Dreh-Kipp-Beschläge

Winkhaus Drehbremse DB 11/1 in Schwarz Herstellernummer: 4975055 „DREHBREMSE DB 11/1.LK.SC“ Funktionsweise Reguliert die Drehbewegung des Fensterflügels Kompatibel mit Fenstern in Dreh-Kipp-Ausführung Anschlagseitig sowohl links als auch rechts einsetzbar Fließtext Die Drehbremse DB 11/1 ist Teil der activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie ist in Fenstern mit einer Flügelbeschlagnutbreite von 16 mm einsetzbar. Die Oberfläche ist in Schwarz lackiert, was für eine entsprechende optische Anpassung sorgt. Lieferumfang Drehbremse DB 11/1

Winkhaus Drehbremse DB 11.LK.SC in Schwarz Herstellernummer: 4975053 „Drehbremse DB 11.LK.SC“ Funktionsweise: begrenzt das Öffnen des Fensterflügels integriert in das Dreh-Kipp-Beschlagsystem linker und rechter Anschlag einsetzbar kompatibel mit 16 mm Flügelbeschlagnut Die Drehbremse DB 11.LK.SC ist Teil der activPilot Concept Serie von Winkhaus und wird für aufliegende Bandseiten in Dreh-Kipp-Beschlägen verwendet. Das Bauteil ist sowohl für linke als auch rechte Anschlagseiten geeignet und in Schwarz lackiert. Die Einheit ist speziell für Rahmensysteme mit 16 mm Flügelbeschlagnut und 12 mm Falzluft konzipiert. Lieferumfang: Drehbremse DB 11.LK.SC

Winkhaus Koppelelement KE.LK.GR.KT mit grauer Topcoat-Beschichtung Herstellernummer: 4975029 „KOPPELELEMENT KE.LK.GR.KT“ Funktionsweise: Koppelung über Zahnstange-Zahnstange geeignet für Fensterwerkstoffe aus Aluminium, Holz, Kunststoff und Stahl für Dreh-Kipp-Beschläge ohne Verschlusspunkte Klemmung vorhanden Fließtext: Das Koppelelement KE.LK.GR.KT ist Bestandteil der activPilot Topcoat Serie von Winkhaus. Es wird als spezielle Lösung für Dreh-Kipp-Beschläge eingesetzt. Die Koppelung erfolgt über eine Zahnstange zu Zahnstange Verbindung. Mit grauer Topcoat-Beschichtung, ist dieses Element geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Das Bauteil ist RC-tauglich, was auf seine Sicherheitsanwendungen hinweist. Lieferumfang: Koppelelement KE.LK.GR.KT

Winkhaus Kipplagerband KLB.20-13.RS mit grauer Topcoat-Beschichtung Herstellernummer: 4975019 „KIPPLAGERBAND KLB.20-13.RS.LK.WS“ Funktionsweise: ermöglicht Kippöffnung des Fensterflügels flügelseitige Montage mit Drehlagerwinkel verbindet Fensterflügel und -rahmen an der Unterseite Verbindung mit rahmenseitigem Scherenlager durch Scherenlagerstift Das Kipplagerband gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge in Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingesetzt. Es ist mit einer grauen Topcoat-Beschichtung versehen, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang: Kipplagerband KLB.20-13.RS.LK.WS

Winkhaus Kipplagerband KLB.20-13.LS.LK.WS in Weiß Herstellernummer: 4975018 „KIPPLAGERBAND KLB.20-13.LS.LK.WS“ Funktionsweise: ermöglicht Kippöffnung des Fensterflügels flügelseitige Montage mit Drehlagerwinkel Verbindung über Scherenlagerstift mit rahmenseitigem Scherenlager Montage an der Unterseite des Fensters Das Kipplagerband KLB.20-13.LS.LK.WS gehört zur activPilot Serie und ermöglicht die Kippöffnung von Fenstern aus Aluminium, Holz, Kunststoff und Stahl. Es wird mit dem Drehlagerwinkel montiert und bildet gemeinsam mit dem Scherenlager ein vollständiges Kippband. Die Bandseite ist weiß (ähnlich RAL 9016) gepulvert. Lieferumfang: Kipplagerband KLB.20-13.LS.LK.WS

Winkhaus Drehlagerband DL.K.20-13.RS.LK in Weiß Herstellernummer: 4974981 "Drehlband DL.K.20-13.RS.LK.WS" Funktionsweise: ermöglicht Drehöffnung des Fensterflügels flügelseitige Montage mit Drehlagerwinkel Verbindung mit rahmenseitigem Scherenlager über Scherenlagerstift auf DIN rechts angeschlagene Fenster geeignet Das Drehlagerband DL.K.20-13.RS.LK gehört zur activPilot Concept Serie und wird für Drehkipp-Beschläge bei Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingesetzt. Es wird flügelseitig mit dem Drehlagerwinkel montiert und schafft die Verbindung zwischen Fensterflügel und -rahmen. Die Bandseite ist weiß lackiert (ähnl. RAL 9016). Das Bauteil ist geeignet für Fenster mit einem maximalen Flügelgewicht von 100 kg, bei Flügelfalzbreiten bis 1,1 m bis 130 kg. Lieferumfang: – Drehlagerband DL.K.20-13.RS.LK

Winkhaus Drehlagerband DL.K.20-13.LS.LK in Weiß Herstellernummer: 4974980 „Drehlagerband DL.K.20-13.LS.LK.WS“ Funktionsweise ermöglicht Drehöffnung des Fensterflügels flügelseitige Montage mit Drehlagerwinkel Verbindung zwischen Fensterflügel und -rahmen rahmenseitige Verbindung über Scherenlagerstift Das Dreh-Kipp-Beschlag Drehlagerband DL.K.20-13.LS.LK ist Teil der activPilot Topcoat Serie und wird zwischen Fensterflügel und -rahmen an der Oberseite des Fensters montiert. Geeignet für Aluminium-, Holz-, Kunststoff- oder Stahlfenster. Die Bandseite ist weiß (ähnl. RAL 9016) lackiert. Lieferumfang Drehlagerband DL.K.20-13.LS.LK

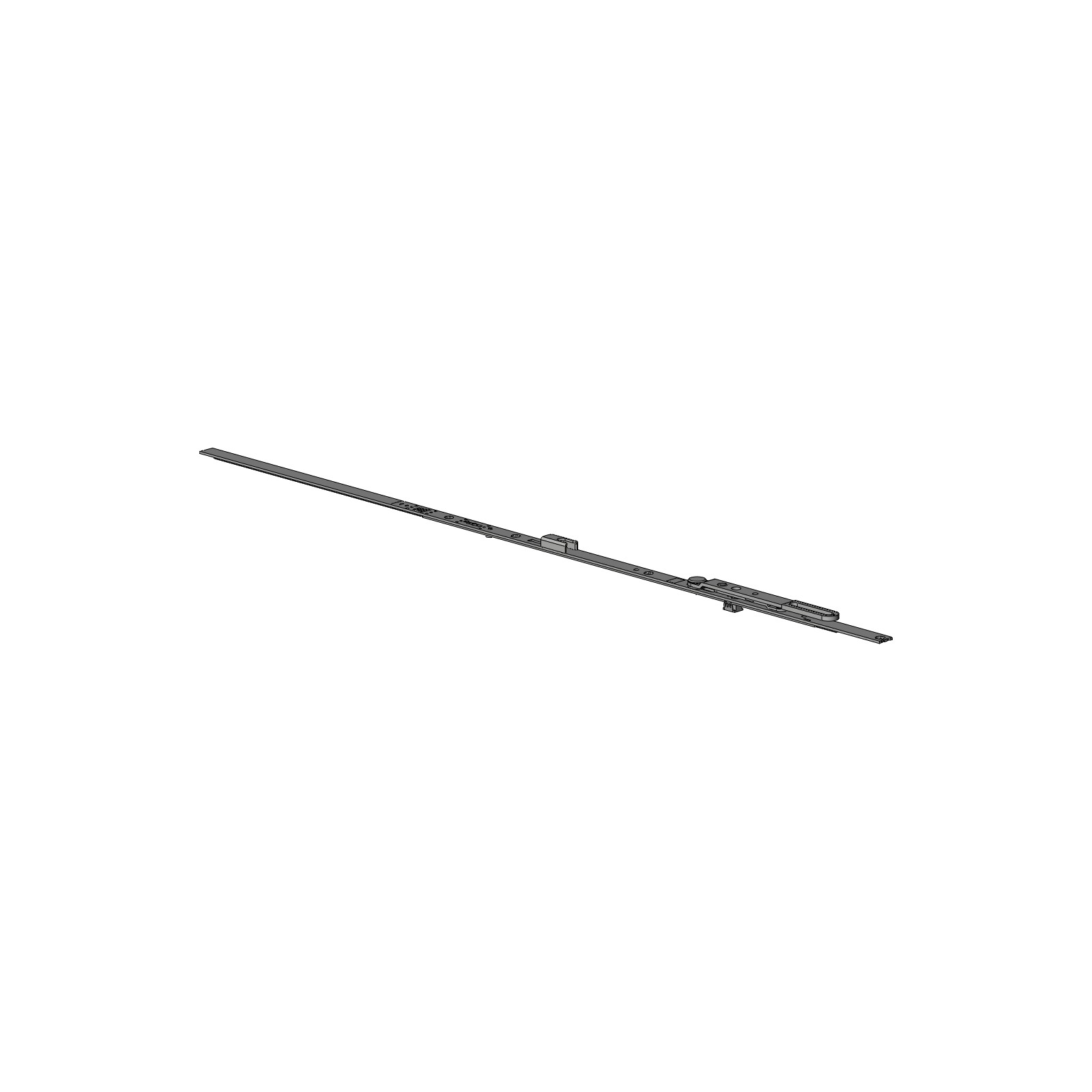

Winkhaus Stulpgetriebe GASK.GZ.945-1.E3 Silber Herstellernummer: 4974969 „STULPGETR.GASK.GZ.945-1.E3“ Funktionsweise schwenkbares Stulpgetriebe für Dreh-/Kipp-Fenster gleichläufige Hubrichtung verfügt über einen Verschlusspunkt mit Schließblech einteilige Getriebeausführung Das Stulpgetriebe GASK.GZ.945-1.E3 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten bei Dreh-/Kipp-Fenstern ausgelegt. Es ist geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Das silberfarbene Bauteil ist verzinkt und hat eine Beschlagnut von 16 mm. Die Getriebeausführung ist einteilig und ermöglicht eine konstante Rotationsbewegung des Griffs. Lieferumfang Stulpgetriebe GASK.GZ.945-1.E3

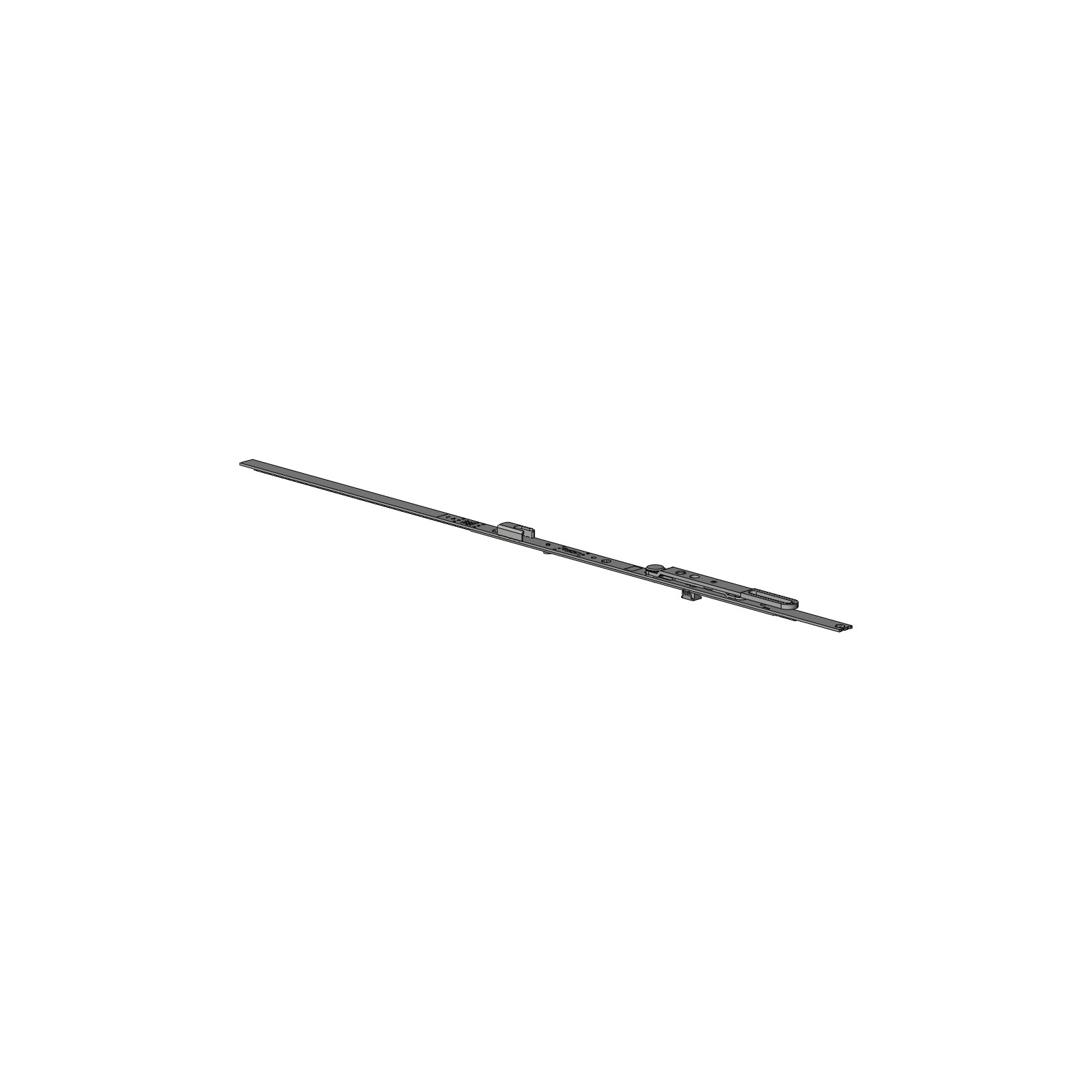

Winkhaus Stulpgetriebe GASK GZ.830-1 Silber Herstellernummer: 4974968 „STULPGETR.GASK.GZ.830-1.E3“ Funktionsweise Ermöglicht Drehöffnung des Fensterflügels Kombination aus Stulp-Schwenkhebel Anschlagseite ist variabel wählbar: DIN links oder DIN rechts Ein Verschlusspunkt mit Schließblech Fließtext Das Stulpgetriebe GASK GZ.830-1 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Es wird bei zweitöffnenden Stulpflügeln verwendet und bietet eine konstante Griffsitzhöhe von 260 mm. Die Oberfläche ist in silber gehalten und verzinkt, geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Lieferumfang Stulpgetriebe GASK GZ.830-1

Winkhaus Ecklager Ecklager einfach in Weiß Herstellernummer: 4974940 „ECKLAG.EL.HT.18-12.RS.LK.WS“ Funktionsweise ermöglicht Dreh- und Kippöffnung von Fenstern flügelseitige Befestigung für aufliegende Bandseiten geeignet für links und rechts angeschlagene Fenster Fließtext Das Ecklager ECKLAG.EL.HT.18-12.RS.LK.WS gehört zur activPilot Serie und wird bei aufliegenden Bandseiten aus Holz an Fenstern eingesetzt. Es ist für Dreh- und Kippvarianten nutzbar und erfordert eine Profilbearbeitung. Der einfache Topf ermöglicht den Einsatz bei einer maximalen Flügelbreite von 18 mm. Die Bandseite ist in einem Weiß ähnlich RAL 9016 lackiert. Lieferumfang Einklappbares Ecklager

Winkhaus Ecklager einfach mit weißem Topcoat-Hinweis Herstellernummer: 4974935 „ECKLAG.EL.HT.18-12.LS.LK.WS“ Funktionsweise Unterstützt Dreh- und Kippfunktionen sowie Kipp vor Dreh Kompatibel mit flügelseitigen Drehkippbeschlägen Rahmenseitige Montage über Ecklagerbolzen mit Ø 6 mm Geeignet für links und rechts angeschlagene Fenster Fließtext Das Ecklager gehört zur Serie activPilot und ist Teil der Sonderlösungen mit Topcoat-Beschichtung. Es wird an aufliegenden Bandseiten in Holzfenstern eingesetzt. Mit einer Flügelüberschlagstärke von 18 mm und einer Nutmittenlage von 9 mm oder 13 mm bietet es Flexibilität beim Einbau. Die Bandseite ist weiß lackiert (ähnl. RAL 9016), und das Bauteil ist für Flügelgewichte bis zu 130 kg geeignet. Lieferumfang Ecklager einfach

Winkhaus Scherenlager SL für Dreh-Kipp-Beschläge in Weiß Herstellernummer: 4974933 „SCHERENLAG.SL.KB.3-6.LK.WS“ Funktionsweise aufnahme der Schere, des Drehlagers oder der Kippbänder montage auf dem Blendrahmen verbindet Fensterflügel und -rahmen ausgelegt für aufliegende Bandseite Fließtext Das Scherenlager SL gehört zur activPilot Concept Serie von Winkhaus und ist für aufliegende Bandseiten konzipiert. Es dient zur Montage auf dem Blendrahmen von Aluminium-, Kunststoff- oder Stahlfenstern und nimmt Schere, Drehlager oder Kippbänder auf. Die Bandseite des Scherenlagers ist weiß lackiert (ähnl. RAL 9016). Lieferumfang Scherenlager SL für Dreh-Kipp-Beschläge

Winkhaus Stulpgetriebe GZSTV-F 1674/3 in Silber Herstellernummer: 4974646 „Stulpgetriebe GZSTV-F 1674/3 SL“ Funktionsweise Sorgt für Drehbewegung im Fenster Konstant griffsitzend mit Stulp-Schwenkhebel Geeignet für zweitöffnende Stulpflügel Verfügt über 3 vormontierte Schließbleche Das Stulpgetriebe GZSTV-F 1674/3 ist Teil der autoPilot Concept Serie und eignet sich für aufliegende Bandseiten. Es ist einteilig und koppelbar und kann in Fenstern aus Aluminium, Holz, Kunststoff und Stahl eingesetzt werden. Die Oberfläche ist silbern verzinkt. Lieferumfang Stulpgetriebe GZSTV-F 1674/3

Winkhaus Kippschließblech KIPPBL.SBK.K.169.P7 Herstellernummer: 4974642 „KIPPSCHLIEßBLECH KIPPBL.SBK.K.169.P7“ Funktionsweise dient zum sicheren Verschließen von Fenstern im Dreh-Kipp-Mechanismus geeignet für aufliegende Bandseite RC-tauglich für erhöhte Sicherheitseignung verschiedene Befestigungsmöglichkeiten durch 4 Schraubenlöcher Fließtext Dieses Kippschließblech gehört zur activPilot Concept Serie und ist für Kunststofffenster geeignet. Es ermöglicht die Betätigung von Dreh-Kipp-Fenstern mit einer aufliegenden Bandseite. Die Befestigung erfolgt durch Fensterbauschrauben. Das Schließblech besteht aus einer Kunststoff-Stahl Kombination und ist verzinkt ausgeführt, mit einer anthrazitgrauen Farbe ähnlich RAL 7016. Lieferumfang Kippschließblech KIPPBL.SBK.K.169.P7

Winkhaus Sicherheitsschließblech SBS.K.169.P7 anthrazitgrau (ähnl. RAL 7016), silber Herstellernummer: 4974641 „SICHERH.BL.SBS.K.169.P7“ Funktionsweise ermöglicht sichere Dreh-Kipp-Schließfunktion verzinkte Oberfläche mit RC-tauglicher Sicherheitseignung Einlaufschräge vorhanden Befestigung mittels Fensterbauschrauben Das Sicherheitsschließblech SBS.K.169.P7 aus der activPilot Concept Serie ist für aufliegende Bandseiten in Kunststofffenstern vorgesehen. Es kombiniert Kunststoff und Stahl und bietet eine anthrazitgraue Farbgebung, ähnlich RAL 7016, sowie silberne Details. Die RC-taugliche Komponente wird mit Fensterbauschrauben befestigt, verfügt über eine Einlaufschräge und ist nicht für einen Auflauf geeignet. Lieferumfang Sicherheitsschließblech SBS.K.169.P7

Winkhaus Schnittstanzstempel W22 Herstellernummer: 4970483 „Schnittstanzstempel W22“ Funktionsweise dient zum Ablängen von Beschlägen Verschleißteil der Beschlagstanze kann bei Bedarf ausgetauscht werden Der Schnittstanzstempel W22 gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Dieser Stempel ist geeignet für den Einsatz mit Aluminium, Holz, Kunststoff und Stahlfensterwerkstoffen. Es handelt sich um ein austauschbares Verschleißteil der Beschlagstanze mit der Hauptfunktion, Beschläge abzulenken. Lieferumfang – Schnittstanzstempel W22

Winkhaus Stanzprägestempel W20 Herstellernummer: 4970482 „Stanzprägestempel W20“ Funktionsweise dient zum Ablängen des Beschlages einsetzbar als Verschleißteil der Beschlagstanze kann bei Bedarf ausgetauscht werden geeignet für diverse Fensterwerkstoffe Fließtext Der Stanzprägestempel W20 ist ein Zubehör der activPilot Serie für Dreh-Kipp-Beschläge. Er wird insbesondere bei aufliegenden Bandseiten im System activPilot Concept eingesetzt. Dieses Bauteil ist dafür ausgelegt, Beschläge in den Werkstoffen Aluminium, Holz, Kunststoff und Stahl abzulängen. Der Stanzprägestempel ist ein notwendiges, austauschbares Verschleißteil der Beschlagstanze. Lieferumfang Stanzprägestempel W20

Winkhaus Ablängstempel W18 Herstellernummer: 4970481 „ABLÄNGSTEMPEL W18“ Funktionsweise dient zum Ablängen des Beschlages ist ein Verschleißteil der Beschlagstanze kann bei Bedarf ausgetauscht werden Fließtext Der Ablängstempel W18 gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite eingesetzt. Er ist ein wesentlicher Bestandteil zur Anpassung der Beschläge. Das Produkt ist kompatibel mit Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl. Lieferumfang Ablängstempel W18

Winkhaus Beschlagstanze Handhebel Herstellernummer: 4970430 „Beschlagstanze Handhebel“ Funktionsweise zum Ablängen der Beschlagsteile verwendet Anpassung der Bauteile an die benötigte Fenstergröße geeignet für Aluminium, Holz, Kunststoff und Stahl Fließtext Die Beschlagstanze gehört zur proPilot Serie und wird für das Ablängen von Dreh-Kipp-Beschlägen bei aufliegender Bandseite eingesetzt. Sie bietet flexible Anpassungsmöglichkeiten durch einen variablen Ablängbereich. Für den bestimmungsgemäßen Gebrauch sind die Informationen aus den Beschlagsübersichten und Montageanweisungen zu beachten. Lieferumfang Beschlagstanze Handhebel

Winkhaus Lehre Fensterschloss FSV activPilot Herstellernummer: 4970409 „LEHRE FENSTERSCHLOSS FSV activPilot“ Funktionsweise dient als Bohrlehre für die präzise Positionierung für Dreh-Kipp-Beschläge in Kunststofffenstern geeignet verwendbar an linken und rechten Anschlagseiten Fließtext Die Lehre Fensterschloss FSV gehört zur activPilot Concept Serie und dient zur handwerklichen Unterstützung beim Einbau von Dreh-Kipp-Beschlägen. Sie wird hauptsächlich an der unteren Seite des Flügels in Kunststofffenstern positioniert. Geeignet für sowohl DIN links als auch DIN rechts Anwendungen. Lieferumfang Lehre Fensterschloss FSV activPilot

Winkhaus Bohrlehre LE.B.SE.SH 29-13 Herstellernummer: 4970177 „Bohrlehre LE.B.SE.SH 29-13“ Funktionsweise Ermöglicht präzises Bohren für Dreh-Kipp-Beschläge Einsatzort ist der Rahmen Anwendung für Ecklager und Schere Geeignet für links und rechts angeschlagene Fenster Fließtext Die Bohrlehre LE.B.SE.SH 29-13 gehört zur activPilot Concept Serie und wird für das Bohren von Montagelöchern im Rahmen verwendet. Sie ist konzipiert für Holzfenster mit einer aufliegenden Bandseite der Serie activPilot Select und kann sowohl für DIN links als auch DIN rechts anschlagende Fenster eingesetzt werden. Die Anwendung bezieht sich auf Ecklager und Scheren bei einer Falztiefe von 29 mm. Lieferumfang Bohrlehre LE.B.SE.SH 29-13

Winkhaus Bohrlehre LE.B.SE.EL.H 29-13 Herstellernummer: 4970176 „LEHRE LE.B.SE.EL.H 29-13“ Funktionsweise dient zur präzisen Positionierung von Bohrlöchern geeignet für Ecklager und Scheren wird am Fensterrahmen eingesetzt anwendbar bei links und rechts angeschlagenen Fenster Fließtext Die Bohrlehre LE.B.SE.EL.H 29-13 gehört zur activPilot Concept Serie und dient zur Positionierung von Bohrlöchern bei der Montage von Beschlägen. Die Lehre wird im Rahmenbereich eingesetzt und unterstützt sowohl links- als auch rechtsseitig angeschlagene Fenster. Sie ist für Holzkonstruktionen ausgelegt mit einer Nutmittenlage von 13 mm. Lieferumfang Bohrlehre LE.B.SE.EL.H 29-13

Winkhaus Lehre LE.B.SE.EL.H-SH 25-13 Herstellernummer: 4970175 „LEHRE LE.B.SE.EL.H-SH 25-13“ Funktionsweise Bohrlehre für die präzise Anbringung von Ecklagern und Scheren Nutzung auf Rahmen mit Holzwerkstoff geeignet für links- und rechtsseitige Anschläge zur Anwendung an aufliegenden Bandseiten Die Lehre LE.B.SE.EL.H-SH 25-13 gehört zur activPilot Concept Serie und wird für die exakte Positionierung von Ecklagern und Scheren an Rahmen aus Holz eingesetzt. Sie unterstützt Bandseiten der Ausführung activPilot Select und ist sowohl für links- als auch rechtsöffnende Fenster konzipiert. Einbau erfolgt in einer Nutmittenlage von 13 mm bei einer Falztiefe von 25 mm. Lieferumfang Lehre LE.B.SE.EL.H-SH 25-13

Winkhaus Bohrlehre LE.B.SE.EL.H-SH 20-9 Herstellernummer: 4970174 „LEHRE LE.B.SE.EL.H-SH 20-9“ Funktionsweise dient der präzisen Positionierung von Ecklager und Scheren verwendbar auf links und rechts angeschlagenen Fenstern anwendbar für Fenster mit einer Falztiefe von 20 mm Fließtext Die Bohrlehre LE.B.SE.EL.H-SH 20-9 gehört zur activPilot Concept Serie und ermöglicht die genaue Positionierung von Ecklagern und Scheren bei aufliegenden Bandseiten aus Holz. Sie ist geeignet für Fensterrahmen mit einer Nutmittenlage von 9 mm und einer Falzluft von 12 mm. Die Lehre ist mit activPilot Select Bandseitenausführungen kompatibel und unterstützt die Montage sowohl auf links als auch rechts angeschlagenen Rahmen. Lieferumfang Bohrlehre LE.B.SE.EL.H-SH 20-9
