Original Winkhaus Oberschiene OS2.1025-1 aus der Beschlagserie activPilot.Herstellernummer: 2848275 “OBERSCH.OS2.1025-1”Produktbeschreibung:– OS2 … wird bandseitig mit der E2 kombiniert– In Verbindung mit den Scheren SK2/SH2/SHW2– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– In der Beschlagnut klemmbar– Progressiver Scherenanzug von 18 auf 25 mm einstellbar– Integrierte Schaltsperre in Kippstellung serienmäßig– Ab 1475 mm Flügelfalzbreite mit Zusatzschere ZSR– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Rechts und links verwendbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisenAnwendungsbereich:775 – 1025 mm FlügelfalzbreiteDie Bezeichnungen “OS2.1025” und “FFB 775 – 1025” sind eingraviert.

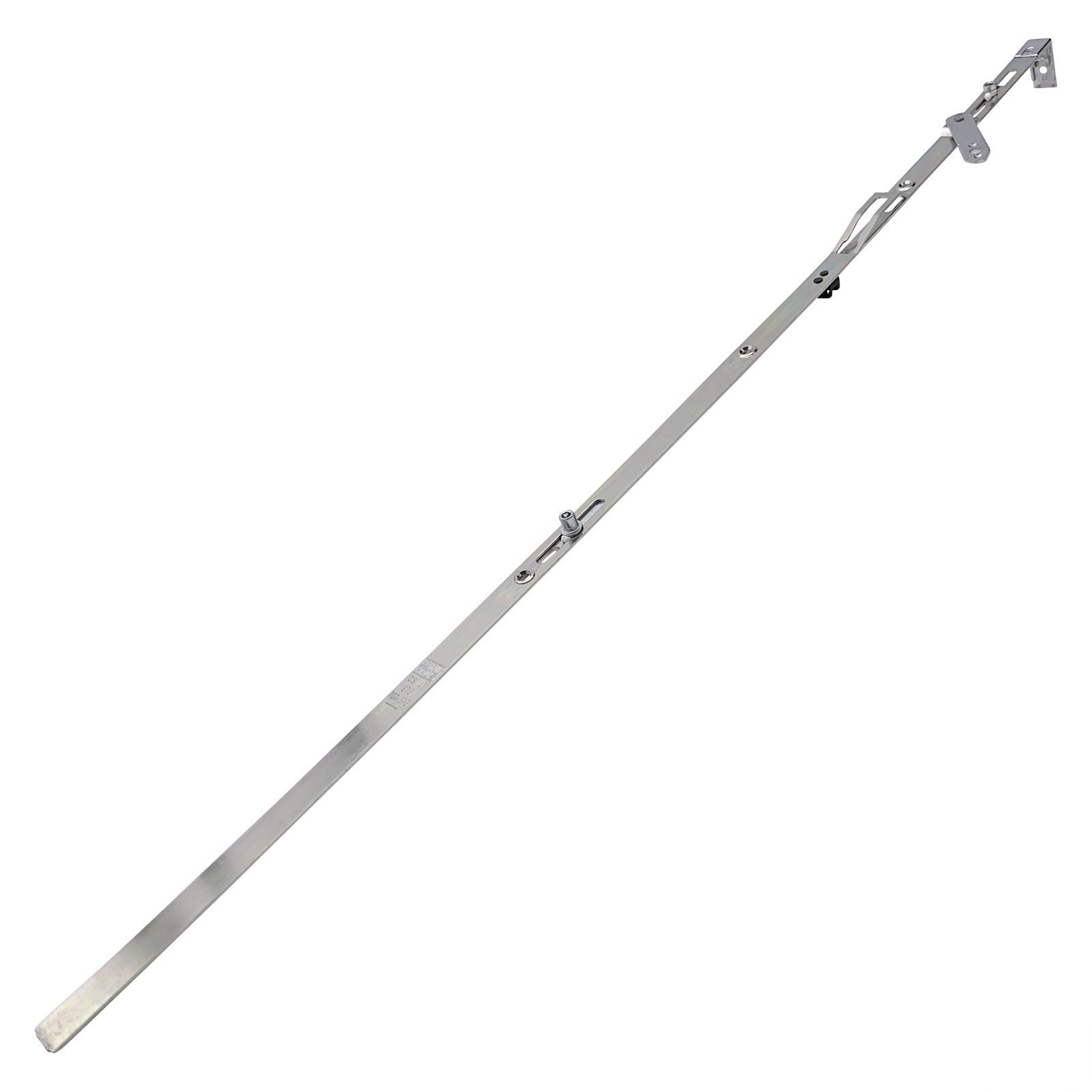

Original WINKHAUS Oberschiene OS1.U.1050-1 aus der Beschlagserie proPilot. Herstellernummer: 4937985 “OBERSCH.OS1.U.1050-1” Produktinformationen: – OS1.U. … bis zu einer Flügelfalzbreite von 1050 mm einsetzbar – In Verbindung mit Schere SK.U.1 für Kunststofffenster – Rechts und links verwendbar – Integrierte Schaltsperre in Kippstellung serienmäßig – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Lieferumfang: – Oberschiene OS1.U.1050-1 Anwendungsbereich: 875 – 1050 mm Flügelfalzbreite (FFB) Die Bezeichnung “OS1.U.1050-1 875-1050” ist auf der Oberschiene eingraviert. Zur Veranschaulichung ist eine kleinere Größe der Oberschiene dargestellt, der Aufbau ist ähnlich.
Original Winkhaus Oberschiene OS.SE.800 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934244 “OBERSCH.OS.SE.800” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig Anwendungsbereich: 550 – 800 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.800 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.800” ist auf der Oberschiene eingraviert.
Original Winkhaus Oberschiene OS.SE.1250-1 aus der Beschlagserie Winkhaus activPilot Select Herstellernummer: 4934246 “OBERSCH.OS.SE.1250-1” Produktinformationen: – In Verbindung mit den Scheren S… .SE / SH.IF / SK.IF – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – In der Beschlagnut klemmbar – Rechts und links verwendbar – Mittenfixierung serienmäßig – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen Anwendungsbereich: 1000 – 1250 mm Flügelfalzbreite (FFB) Lieferumfang: – Winkhaus Oberschiene OS.SE.1250-1 (nur kompatibel mit activPilot Select!) Hinweis: Die abweichende Bezeichnung “OS.V-OS.VV.1250-1” ist auf der Oberschiene eingraviert.
Winkhaus Oberschiene OS2.1475-1 in Silber Herstellernummer: 2848304 „OBERSCH.OS2.1475-1“ Funktionsweise ermöglicht Dreh- und Kippfunktion von Fensterflügeln verwendbar bei Fensterwerkstoffen aus Aluminium, Holz, Kunststoff und Stahl geeignet für Flügelfalztbreiten von 1225 mm bis 1475 mm Besitzt einen Achtkantbolzen als Verschlusspunkt Fließtext Die Oberschiene OS2.1475-1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie unterstützt die Dreh- und Kippfunktion und ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Die Bandseite ist für DIN links und DIN rechts ausgelegt. Das Bauteil ist in Silber und besitzt eine verzinkte Oberfläche. Lieferumfang Oberschiene OS2.1475-1
