Dreh-Kipp-Beschläge
Winkhaus Bohrlehre EV-1-Z Herstellernummer: 4970173 „BOHRLEHRE EV-1-Z“ Funktionsweise unterstützt die präzise Platzierung der Bohrlöcher anwendbar für Ecklager geeignet für links und rechts angeschlagene Fenster konzipiert für den Einsatz am Rahmen Die Bohrlehre EV-1-Z ist Teil der activPilot Elegance Serie, spezialisiert für vollverdecktliegende Bandseiten in Holzfenstern. Sie dient zur exakten Bohrungspositionierung für Ecklager an Rahmen, einsetzbar unten. Die Nutmittenlage beträgt 9 mm bei einer Falzluft von 12 mm. Lieferumfang Bohrlehre EV-1-Z
Winkhaus Bohrlehre SRV-9-Z Herstellernummer: 4970159 „BOHRLEHRE SRV-9-Z“ Funktionsweise: Bestimmt Bohrpositionen für Bandseitenelemente Kompatibel mit Dreh-Kipp-Beschlägen Optimiert für vollverdecktliegende Bandseiten Anwendung im oberen Bereich des Rahmens Fließtext: Die Bohrlehre SRV-9-Z ist Teil der activPilot Elegance Serie und wird zur präzisen Bestimmung von Bohrpositionen für Beschlagteile in Holzfenstern verwendet. Sie ist für den Einsatz in Dreh-Kipp-Beschlägen mit vollverdecktliegender Bandseite konzipiert. Die Lehre kann bei links und rechts angeschlagenen Fenstern verwendet werden. Lieferumfang: Bohrlehre SRV-9-Z
Winkhaus Eckumlenkung E2.H.F Silber Herstellernummer: 4970104 „ECKUML.E2.H.F“ Funktionsweise Montage in den Ecken des Fensterflügels Kopplung mit Bauteilen wie Getriebeschiene, Mittenverriegelung oder Oberschiene Leitung der Hubbewegung des Fensterbeschlages um die Ecke Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E2.H.F gehört zur activPilot Concept Serie und wird an der aufliegenden Bandseite oben montiert. Sie ist geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Eckumlenkung verfügt über einen Achtkantbolzen als Verschlusspunktausführung und ist automatisiert montierbar. Das Bauteil ist in Silber gehalten und verzinkt. Lieferumfang Eckumlenkung E2.H.F
Winkhaus Sicherheitsschließblech SBS.A.78 in Silber Herstellernummer: 4969919 „SICHERH.BL.SBS.A.78“ Funktionsweise dient der Aufnahme und Sicherung des Schließzapfens ermöglicht Standard-Anpressdruck für Dreh-Kipp-Fenstersysteme geeignet befestigt mittels Fensterbauschrauben mit zwei Schraubenlöchern Das Sicherheitsschließblech SBS.A.78 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Aluminiumfenstern eingesetzt. Es ist an DIN-links und DIN-rechts angeschlagenen Fenstern nutzbar. Das Bauteil ist in Silber ausgeführt und wird über zwei Schrauben mit 90° Schraubachsenwinkel montiert. Lieferumfang Sicherheitsschließblech SBS.A.78

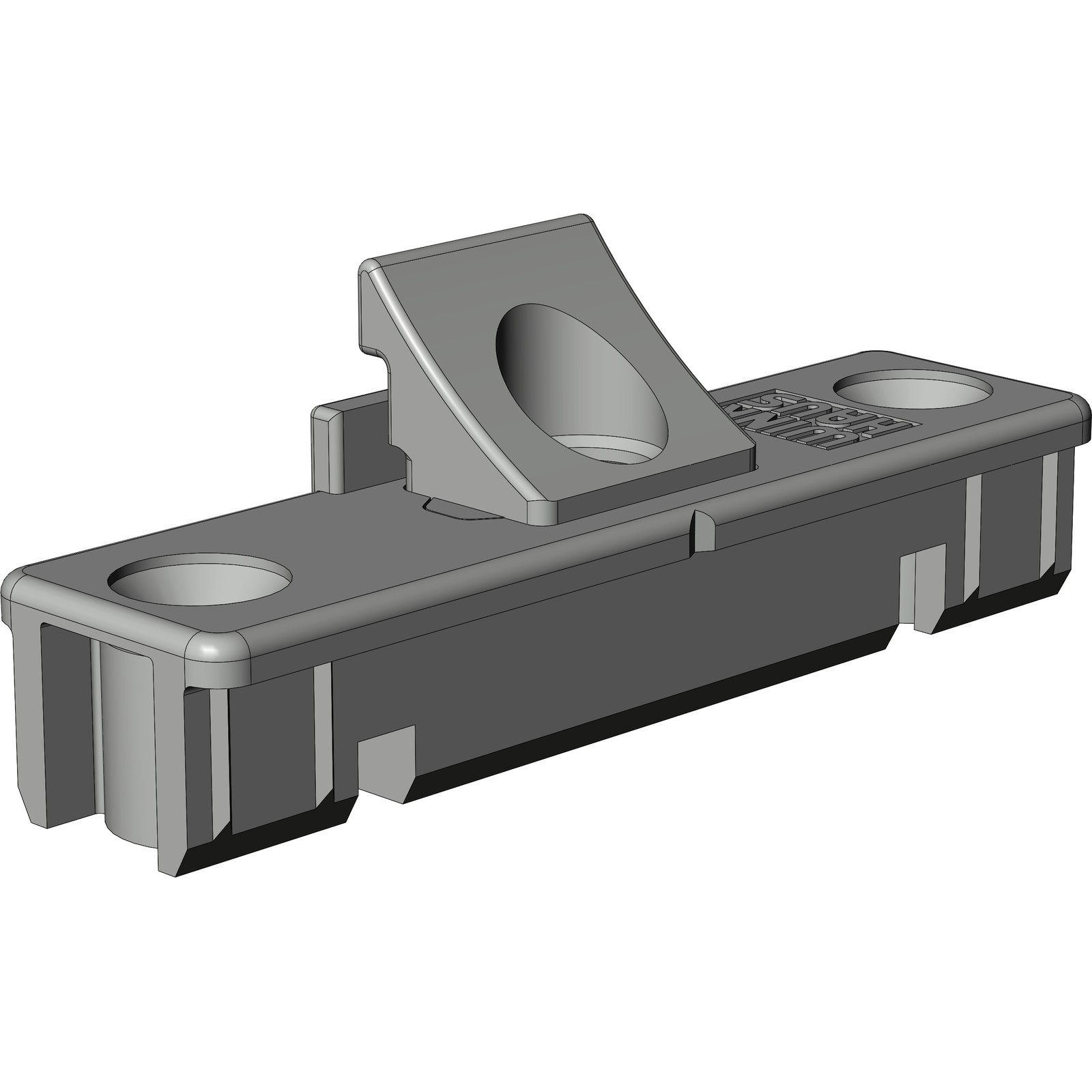

Winkhaus Zwangsverriegelung ZV-FT-32.SGR mit grauer Topcoat-Beschichtung Herstellernummer: 4969912 „ZWANGSVERRIEG.ZV-FT-32.SGR“ Funktionsweise: Zur Sicherung des Fensterflügels im geschlossenen Zustand Aktivierung erfolgt bei Drehbewegung Verriegelung blockiert unautorisiertes Öffnen Die Zwangsverriegelung ZV-FT-32.SGR ist Teil der activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Dieses Bauteil ist mit grauer Topcoat-Beschichtung ausgeführt, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Bitte beachten Sie die Beschlagsübersichten für den ordnungsgemäßen Gebrauch. Lieferumfang: Zwangsverriegelung ZV-FT-32.SGR
Winkhaus Sicherheitsschließblech SBS in Anthrazitgrau Herstellernummer: 4969911 „SICHERH.BL.SBS.K.144.S“ Funktionsweise: Konzipiert für Dreh-Kipp-Fenstersysteme Anpassbar für links- und rechtsseitige Anschläge Bietet Standardanpressdruck Kompatibel mit RC-tauglichen Anwendungen Das Sicherheitsschließblech SBS gehört zur activPilot Concept Serie. Es wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Das Bauteil ist passend für Kunststofffenster und verfügt über eine verzinkte Oberfläche. Die Farbgebung entspricht Anthrazitgrau (ähnl. RAL 7016) mit silberner Ausführung. Lieferumfang: Sicherheitsschließblech SBS
Winkhaus Schließblech ZV-RT.144.S23.RC in Silber Herstellernummer: 4969910 „SCHLIESSBL.ZV-RT.144.S23.RC-ZN“ Funktionsweise: ermöglicht Zwangsverriegelung des Fensterflügels verdeckte Montage in Blendrahmen festgelegter Anpressdruck ohne Verstellung kompatibel mit Dreh-Kipp-Fenstern Fließtext: Das Schließblech ZV-RT.144.S23.RC gehört zur activPilot Concept Serie und wird in Dreh-Kipp-Fenstersystemen mit aufliegender Bandseite verwendet. Es ist für die verdeckte Montage im Blendrahmen konzipiert und eignet sich speziell für Kunststofffenster. Die silberne, verzinkte Oberfläche sorgt für Korrosionsbeständigkeit der verdeckt liegenden Teile. Lieferumfang: Schließblech ZV-RT.144.S23.RC
Winkhaus Schere SK2.E.21-13.LS in Silber Herstellernummer: 4969674 „SCHERE SK2.E.21-13.LS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster Die Schere SK2.E.21-13.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlagerstift. Sie eignet sich für Aluminium, Holz, Kunststoff und Stahlfenster. Lieferumfang: Schere SK2.E.21-13.LS
Winkhaus Kippschließblech SBK.K.60.BS.4S Silber Herstellernummer: 4969659 „KIPPBL.SBK.K.60.BS.4S“ Funktionsweise Unterstützt Dreh-Kipp-Öffnungsart Für linke und rechte Anschlagseite geeignet Zur Befestigung mit Fensterbauschrauben Sicherheitsanforderungen RC-tauglich Fließtext Das Kippschließblech SBK.K.60.BS.4S gehört zur activPilot Concept Serie und ist für Kunststofffenster mit aufliegender Bandseite geeignet. Es wird zur Dreh-Kipp-Öffnung verwendet und kann sowohl links als auch rechts angeschlagen werden. Die Oberfläche ist verzinkt und in einer silbernen Farbgebung (ähnl. RAL 7001) gehalten. Lieferumfang Kippschließblech SBK.K.60.BS.4S
Winkhaus Schere SK1.E.21-13.RS in Silber Herstellernummer: 4969656 „SCHERE SK1.E.21-13.RS“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Dreh- und Kippöffnung flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift Die Schere SK1.E.21-13.RS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie wird sowohl in Aluminium-, Holz-, Kunststoff- als auch in Stahlfenstern verwendet. Die rahmenseitige Befestigung erfolgt über einen Scherenlagerstift, während die flügelseitige Kopplung über eine Oberschiene realisiert wird. Die Oberfläche ist verzinkt und silberfarben. Lieferumfang: Schere SK1.E.21-13.RS
Winkhaus Nesterlehre Parallel-Abstell-Beschlag PADK Herstellernummer: 4969653 „NESTERLEHRE PADK“ Funktionsweise dient der korrekten Positionierung von Fensterbeschlägen Anwendung zur Ermittlung von Maßen bei Schließblechen geeignet für wechselnde Nutmittenlagen unterstützt Zu-Dreh-PA und Zu-Kipp-PA-Dreh Fließtext Die Nesterlehre PADK gehört zur activPilot Comfort Serie und wird in Rahmen von Holz- oder Kunststofffenstern verwendet. Sie dient zur Ermittlung und Überprüfung der Schließblechlänge sowie zur Positionierung im Parallel-Abstell-Beschlag-System. Verwendbar für DIN links und rechts Anschläge. Die Nesterlehre ist für Schließbleche im Oben- und Unterbereich der Getriebeseite geeignet. Lieferumfang Nesterlehre PADK
Winkhaus Schere SK1.E.21-13.LS in Silber Herstellernummer: 4969578 "SCHERE SK1.E.21-13.LS" Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster Die Schere SK1.E.21-13.LS ist Teil der activPilot Concept Serie und wird bei Fensteranwendungen mit aufliegender Bandseite eingesetzt. Sie ist für Aluminium, Holz, Kunststoff und Stahl geeignet. Die Schere verfügt über eine Drehöffnung mit vorgelagerter Kippfunktion und wird oberseitig zwischen Flügel und Rahmen montiert. Die Oberflächen der Schere sind verzinkt und die Bandseite ist in Silber ausgeführt. Lieferumfang: Schere SK1.E.21-13.LS
Winkhaus Scherenlagerkappe K.SL.HT.BZ-RB in Bronze-Rotbraun Herstellernummer: 4969553 „KAPPE K.SL.HT.BZ-RB“ Funktionsweise: dient zur Abdeckung des Scherenlagers wird auf das Scherenlager geklipst verleiht dem Scherenlager die gewünschte Farbe Die Scherenlagerkappe K.SL.HT.BZ-RB gehört zur activPilot Concept Serie für Dreh-Kipp-Beschläge mit aufliegender Bandseite. Sie wird auf Scherenlager in Holzfenstern verwendet und kann sowohl bei DIN links als auch DIN rechts Anschlagseiten eingesetzt werden. Die Bandseite ist in Bronze-Rotbraun gehalten und gepulvert. Lieferumfang: Scherenlagerkappe K.SL.HT.BZ-RB
Winkhaus Scherenbandkappe K.SB.HT.BZ-RB in Bronze-Rotbraun Herstellernummer: 4969551 „Scherenbandkappe“ Funktionsweise: Wird zur Abdeckung auf das Scherenband geklipst Verleiht dem Scherenband die gewünschte Farbe Die Scherenbandkappe K.SB.HT.BZ-RB gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Diese Kappe ist in Bronze-Rotbraun und bietet sowohl für linke als auch für rechte Anschlagseiten die Möglichkeit der Farbanpassung durch einfaches Anklipsen am Scherenband. Lieferumfang: Scherenbandkappe
Winkhaus Ecklagerkappe K.EL.HT.RS.BZ-RB in Bronze-Rotbraun Herstellernummer: 4969548 „ECKLAGERKAPPE K.EL.HT.RS.BZ-RB“ Funktionsweise Verleiht dem Ecklager die gewünschte Farbe Wird zur Abdeckung auf das Ecklager geklipst Bestimmter Gebrauch gemäß Montageanweisungen Fließtext Die Ecklagerkappe K.EL.HT.RS.BZ-RB gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern konzipiert. Sie wird zur optischen Anpassung über das Ecklager geklipst und bietet eine Bandseite in bronze-rotbraun gepulvert, passend für rechts angeschlagene Fenster. Lieferumfang – Ecklagerkappe K.EL.HT.RS.BZ-RB
Winkhaus Ecklagerkappe K.EL.HT.LS.BZ-RB in Bronze – Rotbraun Herstellernummer: 4969547 „KAPPE K.EL.HT.LS.BZ-RB“ Funktionsweise wird auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe Fließtext Die Ecklagerkappe gehört zur activPilot Concept Serie und wird bei Holzfenstern mit aufliegender Bandseite verwendet. Durch das Aufklipsen auf das Ecklager ermöglicht sie eine farbliche Anpassung an die Fensterumgebung. Die Bandseite ist in Bronze – Rotbraun ausgeführt und wurde speziell für den Einsatz auf linken Fensteranschlägen konzipiert. Lieferumfang Ecklagerkappe K.EL.HT.LS.BZ-RB
Winkhaus Auflauf D AGR anthrazitgrau Herstellernummer: 4969481 „AUFLAUF D AGR“ Funktionsweise verdeckter Sitz im Blendrahmen geeignet für Dreh-Kipp-Beschläge keine Anpressdruckverstellung Schraubachse 1: 11,5 mm Fließtext Der Auflauf D AGR gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Das Bauteil ist verdeckt im Blendrahmen eingebaut und für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Oberfläche ist in anthrazitgrau (ähnl. RAL 7016) gehalten, was durch die verdeckte Installation nicht sichtbar ist. Lieferumfang Auflauf D AGR
Winkhaus Einlassgetriebe für Drehfenster in Silber Herstellernummer: 4969456 „V.GETR.GK.OF.350-2.D7,5“ Funktionsweise: Montage in der Beschlagnut Steuerung über Fenstergriff Überträgt Griffbewegung auf Beschlagteile Ermöglicht unterschiedliche Fensterstellungen Das Einlassgetriebe gehört zur easyPilot Serie und ist speziell für Drehfenster geeignet. Es wird in die Beschlagnut von Aluminium-, Holz-, Kunststoff- oder Stahlfenstern integriert. Eine Ausfräsung für den Getriebekasten ist erforderlich. Das Getriebe ist silberfarben verzinkt und besitzt eine gleichläufige Hubrichtung. Lieferumfang: Einlassgetriebe für Drehfenster
Winkhaus Einlassgetriebe V.GETR.GK.OF.500-2.D7,5 in Silber Herstellernummer: 4969455 "V.GETR.GK.OF.500-2.D7,5" Funktionsweise: Montage in der Beschlagnut Getriebekasten erfordert Ausfräsung im Fensterflügel Schaltung über Fenstergriff Überträgt Griffbewegung auf Fensterbeschlag-Komponenten Das Einlassgetriebe gehört zur easyPilot Soleil Serie und eignet sich für Drehfenster in Sonderlösungen. Es wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel für den Getriebekasten erforderlich ist. Mit dem Fenstergriff werden alle Funktionen des Fensterbeschlags gesteuert. Das Getriebe besitzt eine verzinkte Oberfläche in silberner Farbe. Lieferumfang: Einlassgetriebe V.GETR.GK.OF.500-2.D7,5
Winkhaus Einlassgetriebe V.GETR.GK.OF.650-2.D7,5 in Silber Herstellernummer: 4969454 „Einlassgetriebe V.GETR.GK.OF.650-2.D7,5“ Funktionsweise wird in der Beschlagnut montiert erfordert Ausfräsung im Fensterflügel für Getriebekasten überträgt Griffbewegungen auf Fensterbeschlag ermöglicht Drehöffnung des Fensters Das Einlassgetriebe V.GETR.GK.OF.650-2.D7,5 gehört zur easyPilot Soleil Serie und ist für Drehfenster konzipiert. Die Montage erfolgt in der Beschlagnut, wobei eine Ausfräsung im Fensterflügel für den Getriebekasten notwendig ist. Das Bauteil ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Lieferumfang Einlassgetriebe
Winkhaus Einlassgetriebe V.GETR.GK.OF.800-3.D7,5 in Silber Herstellernummer: 4969452 „EINLASSGETRIEBE V.GETR.GK.OF.800-3.D7,5“ Funktionsweise montiert in der Beschlagnut Ausfräsung im Fensterflügel erforderlich schaltbar über Fenstergriff überträgt Griffbewegung auf alle Beschlagkomponenten Fließtext Das Einlassgetriebe V.GETR.GK.OF.800-3.D7,5 gehört zur easyPilot Soleil Serie und ist für Drehfenster geeignet. Es erfordert eine Ausfräsung im Fensterflügel und wird in der Beschlagnut montiert. Die Bedienung erfolgt über den Fenstergriff, wobei die Bewegung des Griffes auf die Beschlagkomponenten übertragen wird. Lieferumfang Einlassgetriebe V.GETR.GK.OF.800-3.D7,5
Winkhaus Einlassgetriebe V.GETR.GK.OF.850-3.D7,5 in Silber Herstellernummer: 4969451 „Einlassgetriebe V.GETR.GK.OF.850-3.D7,5“ Funktionsweise wird in der Beschlagnut montiert erfordert Ausfräsung im Fensterflügel für Getriebekasten überträgt Griffbewegung auf Fensterbeschlag-Komponenten ermöglicht verschiedene Öffnungsstellungen Das Einlassgetriebe V.GETR.GK.OF.850-3.D7,5 gehört zur easyPilot Soleil Serie und wird in Aluminium, Holz, Kunststoff und Stahlfenster eingesetzt. Es ermöglicht eine Drehöffnung und ist in eine 16 mm Beschlagnut eingebaut. Das Getriebe ist in Silber verzinkt und für Flügel mit einer minimalen Falzhöhe von 850 mm bis maximal 999 mm geeignet. Lieferumfang Einlassgetriebe V.GETR.GK.OF.850-3.D7,5
