Dreh-Kipp-Beschläge

Winkhaus Getriebe GAK.700.D7,5 in Silber Herstellernummer: 4983049 „GETRIEBE GAK.700.D7,5“ Funktionsweise: Montage in der Beschlagnut erfordert Ausfräsung im Fensterflügel Schaltung über Fenstergriff Übertragung der Griffbewegung auf Fensterbeschlag Ermöglicht verschiedene Fensterstellungen Das Getriebe GAK.700.D7,5 ist Teil der duoPort SK Serie. Es wird in der Beschlagnut von Fenstern eingebaut und erfordert eine Ausfräsung für den Getriebekasten. Das Getriebe überträgt die Bewegung des Griffs auf die Beschlagkomponenten und ermöglicht die Dreh- und Kippfunktion. Es ist für linken und rechten Anschlag geeignet und in einer silbernen, verzinkten Oberfläche ausgeführt. Lieferumfang: Einlassgetriebe GAK.700.D7,5

Winkhaus Drehlager DL.KK.ET.20-9.LS.WS in Weiß Herstellernummer: 4982888 "Drehlager DL.KK.ET.20-9.LS.WS" Funktionsweise: Ermöglicht Drehöffnung des Fensterflügels Verbindung zwischen Fensterflügel und -rahmen an der Oberseite Verbindung mit rahmenseitigem Scherenlager durch Scherenlagerstift Direkte Befestigung in der Falz bei verdeckt liegender Variante Das Drehlager DL.KK.ET.20-9.LS.WS gehört zur activPilot Concept Serie und wird für aufliegende Bandseiten verwendet. Es bietet eine Drehöffnung des Fensterflügels und verbindet sich durch einen Scherenlagerstift mit dem rahmenseitigen Scherenlager. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), während das Bauteil verzinkt ist. Lieferumfang: Drehlager DL.KK.ET.20-9.LS.WS

Winkhaus Drehlager DL.KK.ET.20-9.RS in Weiß Herstellernummer: 4982885 „DREHLAGER DL.KK.ET.20-9.RS“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Oberseite Ermöglicht Drehöffnung des Fensterflügels Aufliegende Variante mit Scherenlagerstift-Verbinderahmung Kein Pfostenverbinder Das Drehlager DL.KK.ET.20-9.RS ist Teil der activPilot Concept Serie und für die aufliegende Bandseite von Dreh-Kipp-Beschlägen konzipiert. Es wird zwischen Fensterflügel und -rahmen montiert und ermöglicht eine Drehöffnung des Fensterflügels. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016) und das Bauteil verzinkt ausgeführt. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Drehlager DL.KK.ET.20-9.RS

Winkhaus Eckumlenkung E3 Stützlager in Silber Herstellernummer: 4981623 „ECKUML.E3.STÜTZT.BN“ Funktionsweise Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Leitet Hubbewegung des Fensterbeschlages um die Ecke Sorgt für Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E3 gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Sie wird in den Ecken des Fensterflügels montiert und ermöglicht die Kopplung mit Bauteilen wie Getriebeschiene, Mittenverriegelung oder Oberschiene, wodurch die Hubbewegung effektiv umgeleitet wird. Diese Eckumlenkung ist sowohl für DIN links als auch DIN rechts Anschlagseiten einsetzbar und besitzt eine verzinkte Oberfläche in silberner Farbe. Lieferumfang Eckumlenkung E3 Stützlager

Winkhaus Eckumlenkung E2 Stützt.BN Silber Herstellernummer: 4981622 „ECKUML.E2.STÜTZT.BN“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter In den Ecken des Fensterflügels montiert Gekoppelt mit Getriebeschiene, Mittenverriegelung oder Oberschiene Verschlusspunktausführung mit Achtkantbolzen Fließtext Die Eckumlenkung E2 Stützt.BN gehört zur activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite verwendet. Sie kann in Aluminium-, Holz-, Kunststoff- und Stahlfenstern installiert werden. Die Montage erfolgt in den oberen Ecken des Fensters, wobei die Verbindung mit anderen Bauteilen über Zahnschuh-Koppelstellen erfolgt. Das Bauteil ist silber verzinkt und für die automatisierte Montage geeignet. Lieferumfang Eckumlenkung E2 Stützt.BN

Winkhaus Eckumlenkung E1 mit Stützteil in Silber Herstellernummer: 4981621 „ECKUML.E1.STÜTZT.BN“ Funktionsweise leitet Hubbewegung des Beschlages um die Ecke ermöglicht vollständige Verriegelung des Fensters Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Fließtext Die Eckumlenkung E1 ist Teil der activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Sie ist zur Montage in den Ecken des Fensterflügels konzipiert und wird an Getriebeschienen und andere Verriegelungspunkte gekoppelt. Die Ausführung in Silber passt zu allen gängigen Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl. Lieferumfang Eckumlenkung E1 mit Stützteil

Winkhaus Sicherheitsschließblech SBS K 166 anthrazitgrau Herstellernummer: 4981583 „SICHERH.BL.SBS.K.166.OB“ Funktionsweise: Sichert Dreh-Kipp-Fenster in Schließposition Verwendbar für DIN links und DIN rechts fenster Befestigung mittels Fensterbauschrauben RC-tauglich für erhöhter Sicherheit Das Sicherheitsschließblech SBS K 166 gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite verwendet. Es ist sowohl für links- als auch für rechtsanschlagende Fenster aus Kunststoff geeignet. Die Oberfläche ist verzinkt und die Farbe entspricht anthrazitgrau, ähnlich RAL 7016. Lieferumfang: Sicherheitsschließblech SBS K 166

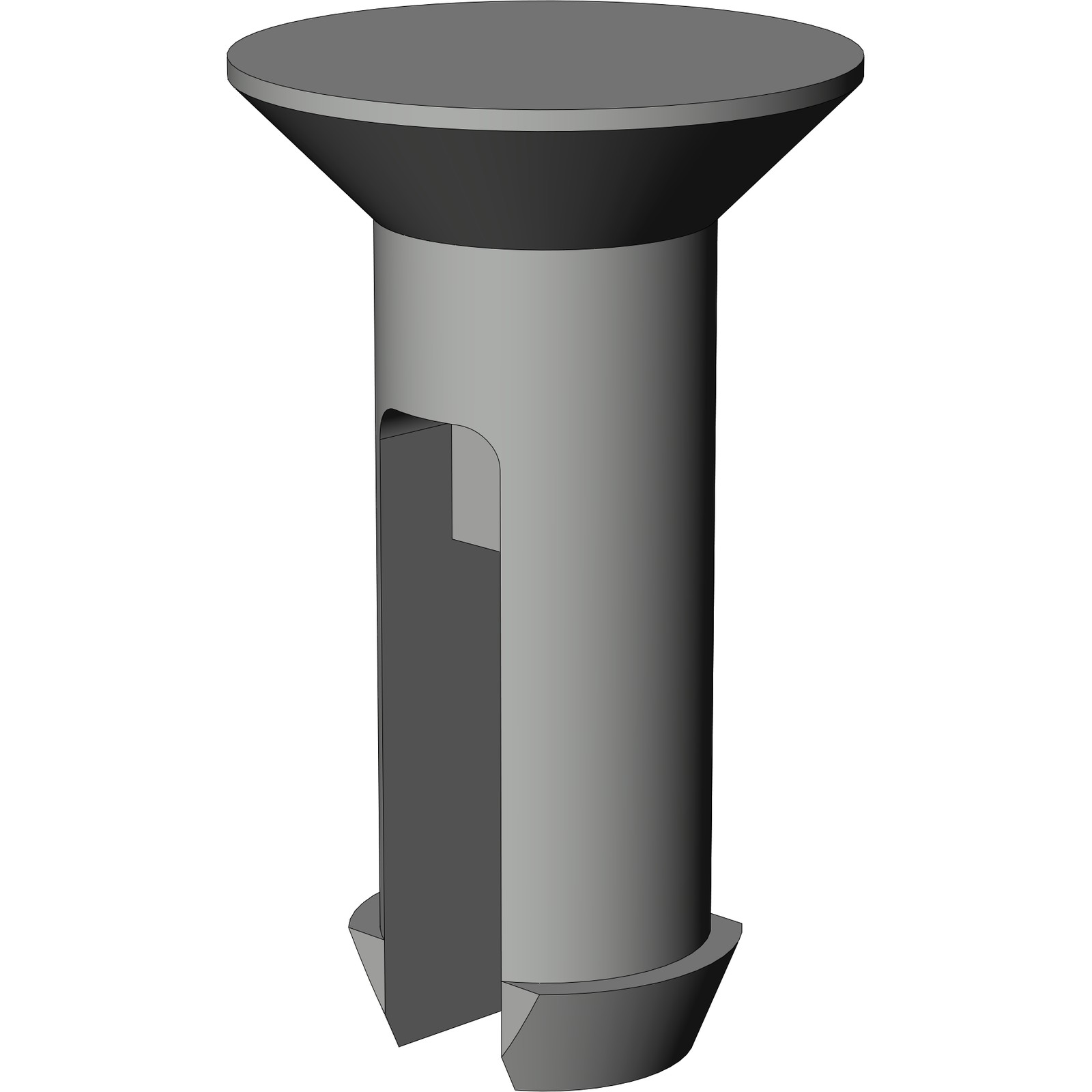

Winkhaus Verschlussstopfen in Schwarz Herstellernummer: 4981444 „VERSCHLUSSSTOPFEN VT.SBS.SW.RAL9005“ Funktionsweise verdeckte Montage im Blendrahmen für Kunststofffenster keine Anpressdruckverstellung Fließtext Der Verschlussstopfen VT.SBS.SW.RAL9005 ist Teil der activPilot Concept Serie und wird in aufliegenden Bandseiten für Dreh-Kipp-Beschläge verbaut. Speziell für den verdeckten Einbau im Blendrahmen bei Kunststofffenstern konzipiert. Die Farbe ist schwarz, entsprechend RAL 9005. Lieferumfang Verschlussstopfen

Winkhaus Rahmenplatte für Drehbegrenzer, Silber Herstellernummer: 4981021 „Rahmenplatte FB ALU.14.SL“ Funktionsweise: Verdeckt liegender Einbau im Blendrahmen Spezifisches Rahmenteil für Drehbegrenzung Kein Anpressdruck einstellbar Position abhängig von der Schraubachse 1 Die Rahmenplatte FB ALU.14.SL ist ein Teil der easyPilot Nordic Serie für Drehfenster und Sonderlösungen. Sie wird verdeckt im Blendrahmen angebracht und bietet keine Anpressdruckverstellung. Zur bewährten Nutzung der Rahmenplatte sind technische Beschlagsübersichten, Montageanweisungen und relevante Anwendungsdiagramme zu beachten. Lieferumfang: Rahmenteil Drehbegrenzer

Winkhaus Getriebe GAK.1195-2.D7,5 in Silber Herstellernummer: 4980490 „GETRIEBE GAK.1195-2.D7,5“ Funktionsweise: Übertragung der Griffbewegung auf Fensterbeschlag-Komponenten Schaltung des Getriebes mittels Fenstergriff Einlassgetriebe montiert in der Beschlagnut Einbau erfordert Ausfräsung im Fensterflügel Fließtext: Das Getriebe GAK.1195-2.D7,5 gehört zur duoPort SK Serie und dient der Steuerung der Dreh-Kipp-Öffnungsart in Aluminium, Holz, Kunststoff und Stahl. Es wird flügelseitig in die 16 mm Beschlagnut eingeschlossen, wobei der Einbau eine spezielle Ausfräsung erfordert. Mit 7,5 mm Dornmaß ist es für verschiedene Fensterwerkstoffe geeignet. Lieferumfang: Einlassgetriebe GAK.1195-2.D7,5

Winkhaus Kippschließblech WE 12 in Silber Herstellernummer: 4980488 „KIPPSCHLIESSBLECH WE 12 acP“ Funktionsweise: sichert den Dreh-Kipp-Mechanismus in Fensterkonstruktionen aufliegende Montage an der Bandseite für Aluminium-, Holz-, Kunststoff- und Stahlfenster beidseitig einsetzbar, DIN links und rechts Das Kippschließblech WE 12 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ist für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl geeignet. Das Bauteil hat eine silberne Oberfläche und ist kompatibel mit Eurofalz sowie Euronut 6/8 und 7/8 Profilen. Ein flexibler Einsatz auf beiden Anschlagseiten (DIN links und rechts) ist gegeben. Lieferumfang: Kippschließblech WE 12

Winkhaus Schließblech GVM UK 75 in Silber Herstellernummer: 4978737 „Schließblech GVM UK 75“ Funktionsweise: Schließblech für den Einsatz in Fensterkonstruktionen Kompatibel mit DIN links und DIN rechts Anschlag Basis-Sicherheitseignung Befestigung mit einer Fensterbauschraube Das Schließblech GVM UK 75 gehört zur easyPilot Serie, speziell für Drehfenster und Sonderlösungen wie das easyPilot Duplex konzipiert. Es ist für den Einbau auf rechten und linken Anschlagseiten geeignet und bietet eine Basis-Sicherheitsfunktion. Das Bauteil ist in Silber ausgeführt und besitzt keine Auflauf- oder Langlochoption. Der Einbau erfolgt mittels einer Fensterbauschraube. Lieferumfang: Schließblech GVM UK 75

Winkhaus Ecklager ESVW 6-3-16 mit titanfarbiger Pulverbeschichtung Funktionsweise Verbindet Fensterflügel mit Rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Wird am Fensterrahmen montiert und mit Flügellager verbunden Bietet verschiedene Öffnungsarten Fließtext Das Ecklager ESVW 6-3-16 gehört zur autoPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ist für Aluminium-, Kunststoff- und Stahlfenster geeignet und stellt die Verbindung zwischen Fensterflügel und -rahmen her. Die Bandseite ist titanfarbig pulverbeschichtet, was eine hohe Korrosionsbeständigkeit bietet. Lieferumfang Ecklager ESVW 6-3-16

Winkhaus Ecklager ESVW 6-3-16 RS in Titanfarbig Herstellernummer: 4978703 „ECKLAGER ESVW 6-3-16 RS SL/F9“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht diverse Öffnungsarten des Fensterflügels Montage am Fensterrahmen Verbindung mit flügelseitigem Flügellager Fließtext: Das Ecklager ESVW 6-3-16 RS gehört zur autoPilot Concept Serie und dient zur Befestigung an der aufliegenden Bandseite von Aluminium-, Kunststoff- und Stahlfenstern. Es unterstützt diverse Öffnungsarten, darunter Dreh-Kipp- und Kipp vor Dreh-Funktionen. Die Bandseite ist titanfarbig gepulvert und erfordert Profilbearbeitung, geeignet für Fenster mit einer maximalen Flügelbelastung von 130 kg. Lieferumfang: Ecklager ESVW 6-3-16 RS

Winkhaus Flügellager FWV 20-13 LS in Silber/Titanfarbig Herstellernummer: 4978702 „Flügellager FWV 20-13 LS SL/F9“ Funktionsweise: dient der Verbindung zwischen Fensterflügel und -rahmen ermöglicht Dreh- und Kippöffnung des Fensterflügels montiert in der Flügelbeschlagnut und verbunden mit dem rahmenseitigen Ecklager Das Flügellager FWV 20-13 LS ist Teil der activPilot Concept Serie. Es wird für aufliegende Bandseiten bei verschiedenen Fensterwerkstoffen wie Aluminium, Kunststoff und Stahl verwendet. Die Flügelverschraubung erfolgt in der 16 mm Beschlagnut. Die Bandseite ist titanfarbig gepulvert und unterstützt Flügel mit einem maximalen Gewicht von 130 kg. Lieferumfang: Flügellager FWV 20-13 LS

Winkhaus Flügellager FWV 20-13 RS in Silber/Titanfarbig Herstellernummer: 4978701 „Flügellager FWV 20-13 RS SL/F9“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen Montage in der Beschlagnut des Flügels Rahmenseitige Verbindung über Ecklager Ermöglicht Dreh-Kipp- und Drehöffnung Fließtext Das Flügellager FWV 20-13 RS gehört zur activPilot Concept Serie und ist geeignet für aufliegende Bandseiten bei Aluminium-, Kunststoff- und Stahlfenstern. Es wird zwischen Fensterflügel und -rahmen an der Unterseite montiert und ermöglicht verschiedene Öffnungsarten. Die Bandseite ist titanfarbig gepulvert, was eine optisch ansprechende und korrosionsbeständige Oberfläche bietet. Lieferumfang Flügellager FWV 20-13 RS

Winkhaus Getriebe GAK.1325-2.DFE-P in Silber Herstellernummer: 4978680 „GETRIEBE GAK.1325-2.DFE-P“ Funktionsweise: Montage in der Beschlagnut des Fensterflügels Überträgt Bewegung des Fenstergriffes auf den Fensterbeschlag Ermöglicht verschiedene Öffnungsstellungen des Fensters Gesteuert durch einen konstanten Griffsitz Das Getriebe GAK.1325-2.DFE-P gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es wird in der Beschlagnut des Fensterflügels montiert, wobei eine Ausfräsung für den Getriebekasten erforderlich ist. Die Steuerung erfolgt durch den Fenstergriff, wobei diese Bewegung auf alle verbundene Beschlagkomponenten übertragen wird, um die Fensteröffnung zu ermöglichen. Das Getriebe aus verzinktem Material ist in Silber erhältlich und kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Lieferumfang: Einlassgetriebe GAK.1325-2.DFE-P

Winkhaus Getriebe GAK.1325-1.TFE in Silber Herstellernummer: 4978679 „GETRIEBE GAK.1325-1.TFE“ Funktionsweise: überträgt die Bewegung des Fenstergriffs auf den Beschlag bietet Dreh-Kipp-Funktion für das Fenster Anschluss an den Fensterflügel durch Einbau in die Beschlagnut Hubrichtung ist gleichläufig Das Getriebe GAK.1325-1.TFE gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Der Einbau erfolgt durch eine Ausfräsung im Fensterflügel, um den Getriebekasten in der Beschlagnut zu montieren. Es ist für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl geeignet. Die silberne Oberfläche ist verzinkt, das Getriebe ist nicht abschließbar. Lieferumfang: Getriebe GAK.1325-1.TFE

Winkhaus Getriebe GAK.1325-2.DFE Silber Herstellernummer: 4978678 „Einlassgetriebe GAK.1325-2.DFE“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels Übertragung der Griffbewegung auf Beschlagkomponenten Montage in der Beschlagnut erforderlich ohne zusätzliche Aushebesicherung Fließtext Das Getriebe GAK.1325-2.DFE gehört zur activPilot Concept Serie und ist für Fenster mit aufliegender Bandseite vorgesehen. Es wird in der Beschlagnut montiert und erfordert eine spezielle Ausfräsung im Fensterflügel für den Getriebekasten. Dieses silberfarbene Einlassgetriebe ermöglicht die Bedienung von Fenstern durch Übertragung der Griffbewegung auf alle verbundenen Beschlagteile, um verschiedene Fensterstellungen zu ermöglichen. Lieferumfang Einlassgetriebe GAK.1325-2.DFE

Winkhaus Getriebe GAK.1325-1.DFE Silber Herstellernummer: 4978677 „GETRIEBE GAK.1325-1.DFE“ Funktionsweise: Schaltet das Fenster über den Fenstergriff Überträgt die Griffbewegung auf alle Beschlagkomponenten Ermöglicht die Dreh-Kipp-Funktion Montage in der Beschlagnut, Ausfräsung erforderlich Fließtext: Das Getriebe GAK.1325-1.DFE gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es ist geeignet für Aluminium, Holz, Kunststoff und Stahlfenster. Der Einbau erfolgt in der Beschlagnut, wobei eine Ausfräsung für den Getriebekasten notwendig ist. Die silberfarbene, verzinkte Oberfläche sorgt für Korrosionsschutz. Lieferumfang: Einlassgetriebe

Winkhaus Einlassgetriebe GAK.1325-1.D50 in Silber Herstellernummer: 4978676 „GETRIEBE GAK.1325-1.D50“ Funktionsweise: wird in der Beschlagnut montiert Getriebekasten benötigt Ausfräsung im Fensterflügel Schaltung über Fenstergriff überträgt Griffbewegung auf alle Komponenten des Fensterbeschlags Das Einlassgetriebe GAK.1325-1.D50 gehört zur duoPort SK Serie und ist für die Montage in Aluminium-, Holz-, Kunststoff- und Stahlfenstern geeignet. Es bietet eine Dreh-Kipp-Öffnungsart und benötigt eine 16 mm Beschlagnut. Das Getriebe ist einteilig und mit einem konstanten Griffsitz und einer Griffhöhe von 550 mm konzipiert. Die Oberfläche ist verzinkt und die Farbe silber gehalten. Lieferumfang: – Einlassgetriebe GAK.1325-1.D50

Winkhaus Einlassgetriebe GAK.1325-1.D45 Silber Herstellernummer: 4978675 „GETRIEBE GAK.1325-1.D45“ Funktionsweise: wird in die Beschlagnut montiert schaltet über den Fenstergriff überträgt Bewegung auf alle Fensterbeschlag-Komponenten ermöglicht Dreh-Kipp-Funktion Das Einlassgetriebe GAK.1325-1.D45 gehört zur duoPort Serie und wird in Fensterflügel mit einer 16 mm Beschlagnut verbaut. Es ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Die Montage erfordert eine Ausfräsung im Fensterflügel. Die Oberfläche ist verzinkt und es ist in Silber ausgeführt. Lieferumfang: Einlassgetriebe GAK.1325-1.D45

Winkhaus Getriebe GAK.1325-1.D40 Silber Herstellernummer: 4978674 „GETRIEBE GAK.1325-1.D40“ Funktionsweise montiert in der Beschlagnut mit Ausfräsung für Getriebekasten Schaltung über Fenstergriff überträgt Griffbewegung auf Fensterbeschlagkomponenten ermöglicht Dreh-Kipp-Öffnung Fließtext Das Getriebe GAK.1325-1.D40 gehört zur duoPort SK Serie und wird in Schiebebeschlägen eingesetzt. Es ist zur Montage in Aluminium, Holz, Kunststoff und Stahlfenstern mit einer Flügelbeschlagnut von 16 mm geeignet. Die geschlossene Getriebeausführung und gleichläufige Hubrichtung unterstützen die Dreh-Kipp-Öffnung. Die Oberflächenbeschichtung ist verzinkt und die Farbe ist silber. Lieferumfang Einlassgetriebe

Winkhaus Einlassgetriebe GAK.1325-1.D35 Silber Herstellernummer: 4978673 „GETRIEBE GAK.1325-1.D35“ Funktionsweise: wird in der Beschlagnut montiert, erfordert Ausfräsung im Fensterflügel schaltet über den Fenstergriff überträgt Griffbewegung auf Fensterbeschlagkomponenten ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GAK.1325-1.D35 ist Teil der Winkhaus duoPort SK Serie. Es ist für Aluminium, Holz, Kunststoff und Stahl Fenster geeignet. Das Getriebe wird in der Beschlagnut eingebaut, wobei eine Ausfräsung im Fensterflügel notwendig ist. Die Bewegung des Fenstergriffes wird auf alle weiteren Beschlagkomponenten übertragen. Die Farbe des Getriebes ist silber, die Oberfläche ist verzinkt. Lieferumfang: Einlassgetriebe GAK.1325-1.D35
