Dreh-Kipp-Beschläge

Winkhaus Scherenlagerkappe K.SL.KS.F3-MG in Mattgold Herstellernummer: 4987448 „Scherenlagerkappe KS“ Funktionsweise Kappe zur Abdeckung des Scherenlagers Verleiht dem Scherenlager die gewünschte Farbe Einfaches Aufklipsen auf das Scherenlager Für aufliegende Bandseiten in Dreh-Kipp-Beschlägen Fließtext Die Scherenlagerkappe K.SL.KS.F3-MG ist Teil der activPilot Concept Serie und dient zur Abdeckung von Scherenlagern an aufliegenden Bandseiten. Die Kappe ist für Dreh-Kipp-Beschläge konzipiert und kann auf Aluminium-, Kunststoff- und Stahlfenster eingesetzt werden. Die Oberfläche ist mattgold, passend für unterschiedliche Anschlagseiten (DIN links und rechts). Lieferumfang Scherenlagerkappe K.SL.KS.F3-MG

Winkhaus Eckumlenkung E.K.U.1 Silber Herstellernummer: 4987427 „ECKUML.KIPP E.K.U.1“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Sorgt für die Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E.K.U.1 ist Teil der proPilot Serie und für aufliegende Bandseiten geeignet. Sie wird in den Ecken des Fensterflügels auf der Verschlussseite oben und unten montiert. Das Bauteil verfügt über eine silberfarbene, verzinkte Oberfläche und ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Die Schenkellängen betragen 101 mm, und die Montage erfolgt über vier Schraubenlöcher. Das Bauteil ist automatengerecht montierbar. Lieferumfang Eckumlenkung E.K.U.1

Winkhaus Kippschließblech SBK für Holz in Silber Herstellernummer: 4986929 „KIPPBL.SBK.H.9-18.KVD“ Funktionsweise ermöglicht Kippfunktion vor Dreh bei Fenstern kann beidseitig links oder rechts angeschlagen werden befestigt mit Fensterbauschrauben RC-tauglich entsprechend Sicherheitsanforderungen Fließtext Das Kippschließblech KIPPBL.SBK.H.9-18.KVD gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es wird für Holzfenster verwendet und passt in die Eurofalz-Nut. Die Anbringung erfolgt mittels Fensterbauschrauben, wobei zwei Schraubenlöcher vorgesehen sind. Lieferumfang Kippschließblech SBK für Holz

Winkhaus Flügellager FWV 18/9 links in Silber Herstellernummer: 4986921 „FLÜGELLAGER FWV 18/9 LS SL“ Funktionsweise: verbindet den Fensterflügel mit dem Rahmen an der Unterseite ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit rahmenseitigem Ecklager Fließtext: Das Flügellager FWV 18/9 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Aluminium-, Kunststoff- und Stahlfenstern eingesetzt. Das Bauteil wird in der Flügelbeschlagnut montiert und ergibt in Verbindung mit dem rahmenseitigen Ecklager die Möglichkeit, den Fensterflügel zu drehen oder zu kippen. Die Bandseite ist in Silber ausgeführt, und alle Elemente sind verzinkt. Lieferumfang: Flügellager FWV 18/9 LS SL

Winkhaus Flügellager FWV 18/9 RS in Silber Herstellernummer: 4986920 „Flügellager FWV 18/9 RS SL“ Funktionsweise Verbunden zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit dem rahmenseitigen Ecklager Das Flügellager FWV 18/9 RS SL gehört zur activPilot Concept Serie und dient der Verbindung des Fensterflügels mit dem Fensterrahmen an der Unterseite. Es ist für aufliegende Bandseiten bei Aluminium-, Kunststoff- und Stahlfenstern geeignet. Die Oberfläche ist verzinkt mit einer silbernen Beschichtung. Lieferumfang Flügellager FWV 18/9 RS SL

Winkhaus Drehlager DL.K.ET.20-13 in Silber Herstellernummer: 4986909 „DREHLAGER DL.K.ET.20-13.LS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Oberseite Ermöglicht eine Drehöffnung des Fensterflügels Aufliegende Variante wird mit rahmenseitigem Scherenlager verbunden Verdeckt liegende Variante wird direkt in der Falz des Rahmens befestigt Fließtext Das Drehlager DL.K.ET.20-13 ist Teil der activPilot Concept Serie und für aufliegende Bandseiten gedacht. Durch die Verbindung mit dem rahmenseitigen Scherenlagerstift wird die Drehöffnung des Fensterflügels ermöglicht. Es eignet sich für Aluminium, Holz, Kunststoff und Stahl Fensterwerkstoffe. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Drehlager DL.K.ET.20-13

Winkhaus Drehlager DL.K.ET.20-13.RS Silber Herstellernummer: 4986908 „Drehlager DL.K.ET.20-13.RS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Oberseite Ermöglicht Drehöffnung des Fensterflügels In aufliegender Variante mit rahmenseitigem Scherenlager verbunden Direkte Befestigung in der Falz bei verdeckt liegender Variante Fließtext Das Drehlager DL.K.ET.20-13.RS ist Teil der activPilot Concept Serie und wird für Fenster aus Aluminium, Holz, Kunststoff und Stahl eingesetzt. Es dient zur Verbindung des Fensterflügels mit dem Rahmen und ermöglicht eine Drehöffnung. Die Ausführung erfolgt als aufliegende Bandseite. Die Bandseite ist silber und das Bauteil verzinkt. Lieferumfang – Drehlager DL.K.ET.20-13.RS

Winkhaus Drehlager DL.K.ET.20-9.LS in Silber Herstellernummer: 4986907 „DREHLAGER DL.K.ET.20-9.LS“ Funktionsweise: Ermöglicht eine Drehöffnung des Fensterflügels Verbindung zwischen Fensterflügel und -rahmen an der Oberseite Rahmenseitige Verbindung mit Scherenlager durch Scherenlagerstift Für aufliegende Bandseiten Das Drehlager DL.K.ET.20-9.LS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten vorgesehen. Es ermöglicht die Drehöffnung des Fensterflügels und wird an der Oberseite des Fensters montiert. Das Bauteil ist verzinkt und silberfarben ausgeführt. Lieferumfang: Drehlager DL.K.ET.20-9.LS

Winkhaus Drehlager DL.K.ET.20-9.RS in Silber Herstellernummer: 4986906 „DREHLAGER DL.K.ET.20-9.RS“ Funktionsweise verbindet Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels Verbindung bei aufliegender Bandseite durch Scherenlagerstift verzinkt, silberne Ausführung Das Drehlager DL.K.ET.20-9.RS gehört zur activPilot Concept Serie und wird auf der aufliegenden Bandseite verwendet. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt über einen Scherenlagerstift. Die maximale Flügelgröße und das zulässige Gewicht variieren je nach spezifischen Einbaubedingungen. Lieferumfang Winkhaus Drehlager DL.K.ET.20-9.RS

Winkhaus Drehlager DL.K.ET.18-9.LS Silber Herstellernummer: 4986905 „Drehlager DL.K.ET.18-9.LS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters ermöglicht Drehöffnung des Fensterflügels wird mit rahmenseitigem Scherenlager durch Scherenlagerstift verbunden für Dreh-Kipp-Beschläge mit aufliegender Bandseite Fließtext Das Drehlager DL.K.ET.18-9.LS gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge an aufliegenden Bandseiten verwendet. Es verbindet den Fensterflügel mit dem Rahmen und ermöglicht eine Drehöffnung. Kompatibel mit Fensterwerkstoffen aus Aluminium, Holz, Kunststoff und Stahl. Die Bandseite ist in Silber ausgeführt, Oberfläche verzinkt. Lieferumfang Drehlager DL.K.ET.18-9.LS

Winkhaus Drehlager DL.K.ET.18-9.RS Silber Herstellernummer: 4986904 „DREHLAGER DL.K.ET.18-9.RS“ Funktionsweise Verbindet Fensterflügel und -rahmen an der Oberseite Ermöglicht Drehöffnung des Fensterflügels Aufliegende Variante mit Scherenlagerstift verbunden Verdeckte Variante in der Falz befestigt Fließtext Das Drehlager DL.K.ET.18-9.RS gehört zur activPilot Concept Serie und wird in Fenstern mit aufliegender Bandseite verwendet. Es ist für Aluminium, Holz, Kunststoff und Stahl einsetzbar. Die Oberfläche ist silberfarben und verzinkt, was einen Einsatz in diversen Umgebungen ermöglicht. Lieferumfang Drehlager DL.K.ET.18-9.RS

Winkhaus Schere SK1.18-9.LS in Silber Herstellernummer: 4986901 „SCHERE SK1.18-9.LS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels Kopplung mit Oberschiene flügelseitig rahmenseitige Befestigung über Scherenlagerstift geeignet für links angeschlagene Fenster Die Schere SK1.18-9.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Sie wird flügelseitig mit der Oberschiene gekoppelt und ermöglicht eine Dreh- und Kippöffnung des Fensterflügels. Die Oberfläche ist silberfarben und verzinkt. Lieferumfang: Schere SK1.18-9.LS

Winkhaus Schere SK1.18-9.RS in Silber Herstellernummer: 4986900 „SCHERE SK1.18-9.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster mit aufliegender Bandseite Die Schere SK1.18-9.RS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig durch Scherenlagerstiftmontage. Der Mechanismus erlaubt eine Dreh- und Kippöffnung, geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Schere SK1.18-9.RS

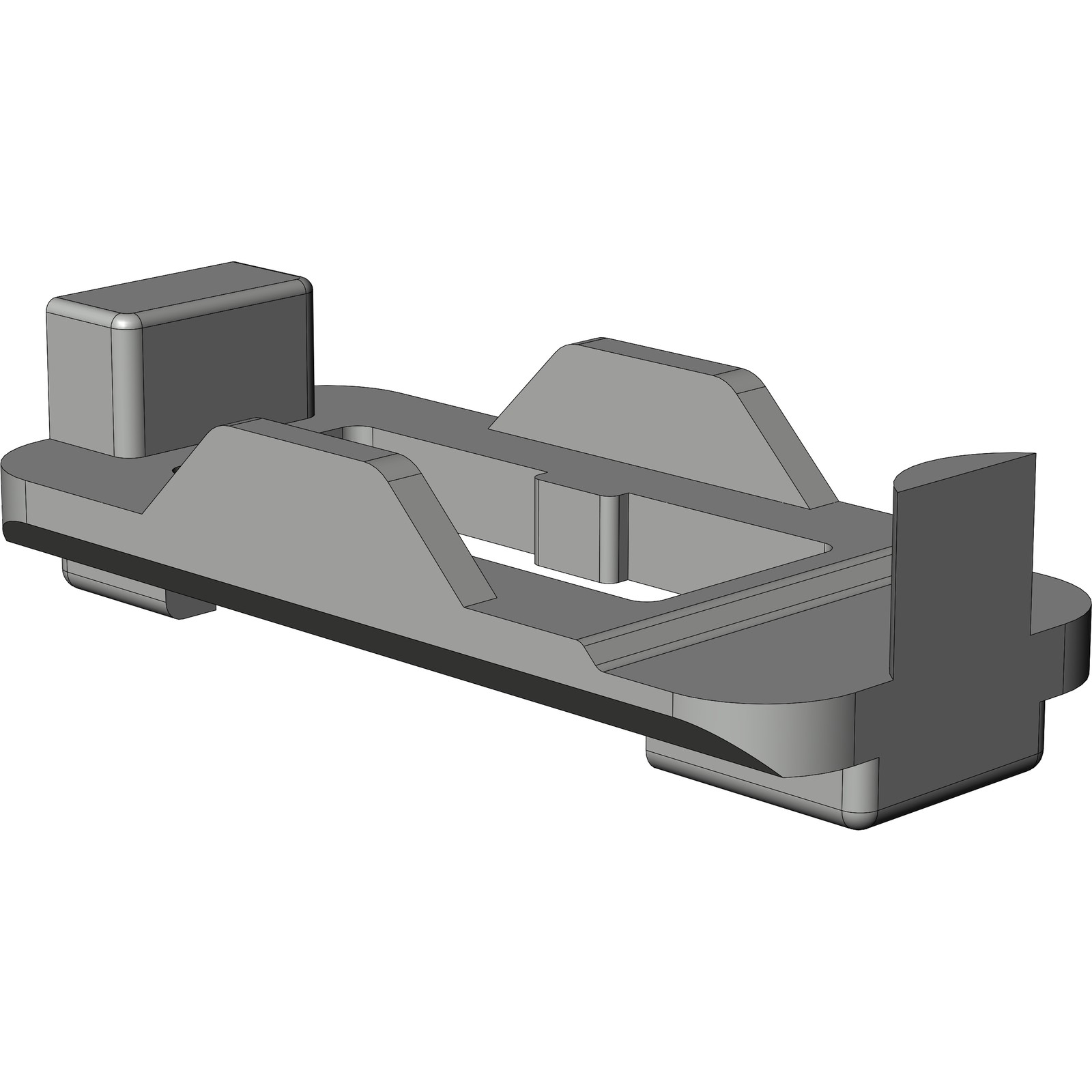

Winkhaus Stützteil EU.BN.SW Schwarz Herstellernummer: 4986710 „Stützteil EU.BN.SW“ Funktionsweise Unterstützt die Funktion von Dreh-Kipp-Beschlägen Anwendung bei aufliegender Bandseite Geeignet für DIN links und DIN rechts Anschläge Montage von Automaten nicht möglich Fließtext Das Stützteil EU.BN.SW gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet. Es ist für unterschiedliche Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl geeignet. Mit einer Beschlagnut von 16 mm und Nutmittenlagen von 9 mm und 13 mm kommt das Bauteil in verschiedenen Anwendungen zum Einsatz. Lieferumfang Stützteil EU.BN.SW

Winkhaus Ecklager Einfachflügel mit grauer Topcoat-Beschichtung Herstellernummer: 4986619 „ECKLAG.EL.HT.18-12.RS.LK.GR“ Funktionsweise ermöglicht Dreh- und Kippbewegung des Fensterflügels für Montage auf Holzfenstern unterstützt links- sowie rechtsseitige Anschläge sorgt für aufliegende Bandseite Fließtext Das Ecklager ist Teil der activPilot Serie und speziell für Holzfenster ausgelegt. Es ermöglicht die Dreh- und Kippfunktion des Flügels mit einer aufliegenden Bandseite. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Einklappbares Winkhaus Ecklager

Winkhaus Ecklager EL HT 18-12 mit grauer Topcoat-Beschichtung Herstellernummer: 4986618 „ECKLAG.EL.HT.18-12.LS.LK.GR“ Funktionsweise erlaubt Dreh- und Kippöffnung des Fensterflügels montiert mit einfachen Topfbändern rahmenseitige Anbringung über Schraubenlöcher für links und rechts angeschlagene Fenster geeignet Fließtext Das Ecklager EL HT 18-12 gehört zur activPilot Topcoat Serie und ist für aufliegende Montagen in Holzfenstern konzipiert. Die Bandseite ist in Grau lackiert und das Ecklager ist mit einer grauen Topcoat-Beschichtung versehen, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Eine geeignete Fensterbearbeitung ist notwendig. Lieferumfang Ecklager EL HT 18-12

Winkhaus Schere SH2.T.18-13-12.RS mit grauer Topcoat-Beschichtung Herstellernummer: 4986616 "SCHERE SH2.T.18-13-12.RS.LK.GR" Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Fließtext Die Schere SH2.T.18-13-12.RS gehört zur activPilot Serie und wird für aufliegende Bandseiten in Holzfenstern verwendet. Sie ermöglicht die Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters und erlaubt eine Dreh- und Kippöffnung. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Schere SH2.T.18-13-12.RS

Winkhaus Flügellager FL.HW.22-13-12.LS in Silber Herstellernummer: 4985953 „FLÜGELLAG.FL.HW.22-13-12.LS“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht Dreh- und Kippöffnung des Fensterflügels wird in der Beschlagnut des Flügels montiert rahmenseitiger Anschluss über Ecklager Das Flügellager FL.HW.22-13-12.LS gehört zur Serie activPilot Concept und wird bei aufliegenden Bandseiten eingesetzt. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Der Einbau erfolgt in der Beschlagnut des Flügels. Die Bandseite ist silber verzinkt ausgeführt, was eine korrosionsbeständige Oberfläche bietet. Lieferumfang: Falzbandflügellager FL.HW.22-13-12.LS

Winkhaus Flügellager für Dreh-Kipp-Beschläge in Silber Herstellernummer: 4985952 „FLÜGELLAG.FL.HW.22-13-12.RS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters ermöglicht verschiedene Öffnungsarten des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit dem rahmenseitigen Ecklager Fließtext Das Flügellager gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es wird in der Beschlagnut des Flügels montiert und an der Unterseite des Fensters verwendet. Die Bandseite ist silbern verzinkt. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Lieferumfang Flügellager für Dreh-Kipp-Beschläge

Winkhaus Bohrlehre HTZ 18-12 Herstellernummer: 4984943 „BOHRLEHRE HTZ 18-12“ Funktionsweise dient zur exakten Positionierung von Bohrungen unterstützt bei der Montage von Ecklagern und Scheren verwendbar an linken und rechten Anschlagseiten einfaches Topfdesign mit Zapfen Fließtext Die Bohrlehre HTZ 18-12 gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge bei aufliegender Bandseite eingesetzt. Die Anwendung erfolgt beim Rahmen von Holzfenstern mit Topfausführung. Sie ermöglicht die genaue Positionierung von Bohrungen zur Montage von Ecklagern und Scheren. Lieferumfang Bohrlehre HTZ 18-12

Winkhaus Rahmenteil für Drehkippfunktion in Silber Herstellernummer: 4984722 „Rahment.RT.DFE-TFE.H4.13-24“ Funktionsweise: Ermöglicht Dreh- und Kippöffnung des Fensterflügels Zur Montage im Blendrahmen Verborgener Einbau für verdeckliegende Bandseiten Für Holzfenster geeignet Das Rahmenteil für Drehkippfunktion gehört zur activPilot Concept Serie und wird verdecktliegend im Blendrahmen von Holzfenstern montiert. Es unterstützt Dreh- und Kippbewegungen und ist speziell für aufliegende Bandseiten konzipiert. Das Bauteil ist silberfarben und verzinkt für Korrosionsschutz. Lieferumfang: Rahmenteil für Drehkippfunktion

Winkhaus Sicherheitsschließblech SBS H4 anthrazitgrau Herstellernummer: 4984721 „SICHERH.BL.SBS.H4.13-24.LS“ Funktionsweise: provides locking function for window security compatible with Dreh-Kipp opening systems suitable for left-hand side window applications installation with window construction screws Das Sicherheitsschließblech SBS H4 anthrazitgrau ist Teil der activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Es handelt sich um ein RC-taugliches Bauteil mit Standard-Anpressdruck, das mittels Fensterbauschrauben befestigt wird. Das Schließblech ist anthrazitgrau (ähnl. RAL 7016), silbern verzinkt. Lieferumfang: Sicherheitsschließblech SBS H4

Winkhaus Sicherheitsschließblech SBS.H4.13-24.RS Herstellernummer: 4984720 "SICHERH.BL.SBS.H4.13-24.RS" Funktionsweise Sicherheitseignung für Widerstandsklassen RC Öffnungsart: Dreh-Kipp Verzinkte Oberfläche für Korrosionsschutz DIN rechts Anschlagseite Das Sicherheitsschließblech SBS.H4.13-24.RS gehört zur activPilot Concept Serie und wird in Holzfenstern mit aufliegender Bandseite eingesetzt. Es verfügt über eine RC-taugliche Sicherheitseignung und ist für die Verwendung mit Fensterbauschrauben geeignet. Das Bauteil ist anthrazitgrau, ähnlich RAL 7016, und verziert mit einer verzinkten Oberfläche. Lieferumfang Sicherheitsschließblech SBS.H4.13-24.RS
