Original Winkhaus Getriebeschiene GAK.710 aus der Beschlagserie activPilot. Herstellernummer: 4926207 “GETRIEBE GAK.710” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (nicht bei GAK.710) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 460 – 710 mm Flügelfalzhöhe Griffsitz: 210 mm (G 210) Die Bezeichnungen “GAK 710” und “G 210 FFH 460 – 710” sind eingraviert.

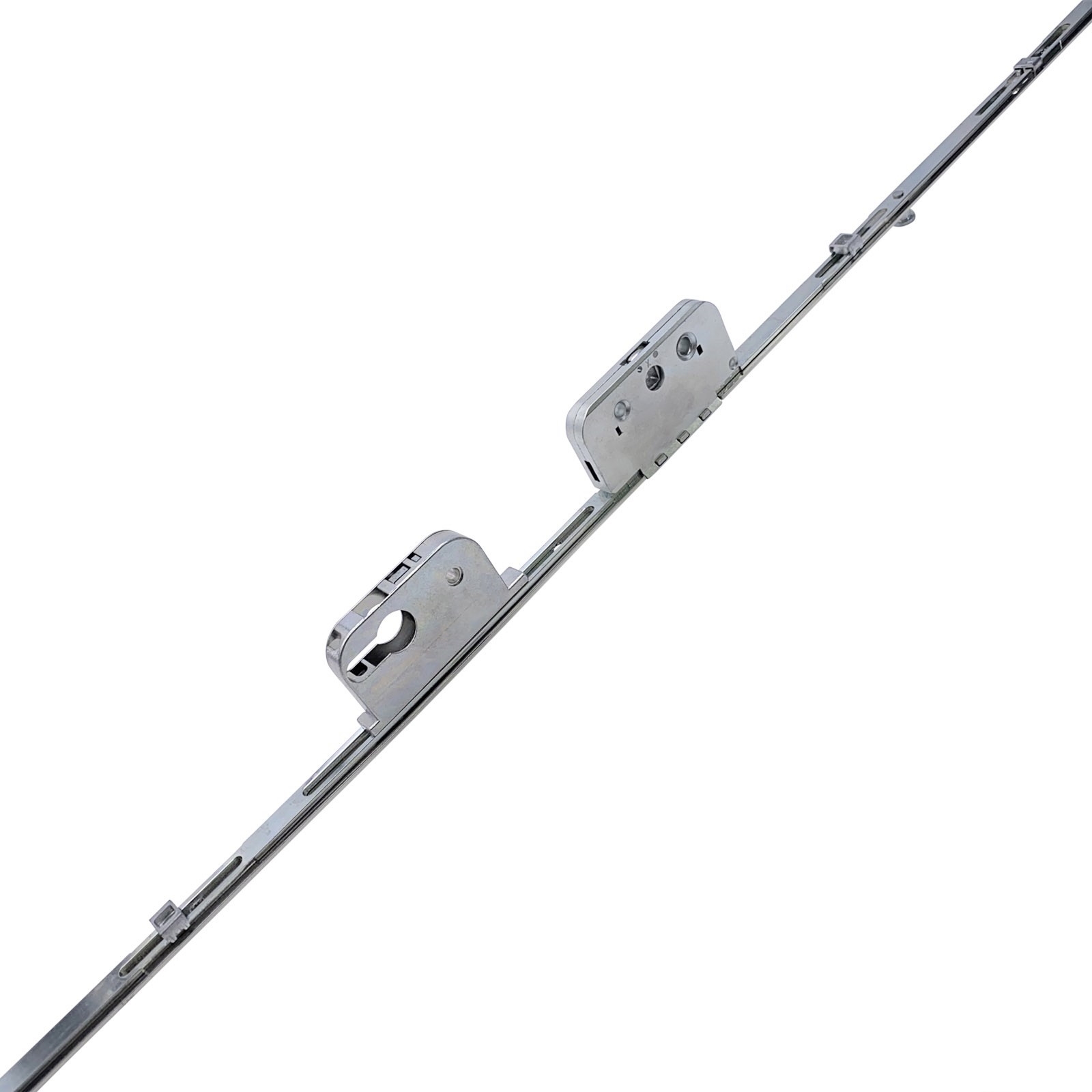

Original Winkhaus Getriebeschiene GAKA.2225-2 D.. aus der Beschlagserie activPilot.Herstellernummern:5015012 “GETRIEBE GAKA.2225-2.D45”5015013 “GETRIEBE GAKA.2225-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2225-2) Die Bezeichnungen “GAKA.2225” und “G 1050 FFH 1975 – 2225” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2225/2 D45 bzw. GRKA 2225/2 D50 genommen werden.
Original Winkhaus Getriebeschiene GAK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4926228 “GETRIEBE GAK.1775-2” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1525 – 1775 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1775-2) Die Bezeichnungen “GAK.1775” und “G550 FFH 1525-1775” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1775-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.
Winkhaus Getriebe GK.U.2150-2.ZN in Silber Herstellernummer: 4988187 „GETRIEBE GK.U.2150-2.ZN“ Funktionsweise: ermöglicht Dreh-Kipp-Öffnung des Fensters schaltet über den Fenstergriff überträgt Bewegung des Griffes auf weitere Komponenten in der Beschlagnut montiert mit Ausfräsung im Fensterflügel Das Getriebe der proPilot Serie ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es eignet sich für den Einbau in Aluminium-, Holz-, Kunststoff- und Stahlfenster und benötigt eine Beschlagnut von 16 mm. Das Bauteil ist verzinkt und in Silber ausgeführt. Die Befestigung erfordert eine Ausfräsung im Fensterflügel. Die maximale Flügelfalzhöhe beträgt 2150 mm. Lieferumfang: Einlassgetriebe GK.U.2150-2.ZN
Original Winkhaus Getriebeschiene GAK.1325-2 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969426 “GETRIEBE GAK.1325-2.D7,5” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück!) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1075-1325 mm Flügelfalzhöhe Griffsitz: 550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 1325-2) Die Bezeichnungen “GAK.1325”, “D7,5.G550”, “FFH 1075-1325” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 1325-2 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.
Original WINKHAUS Getriebeschiene GRK 895/1 G263 in Silber – konstanter Griffsitz – rechts und links verwendbar – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Getriebeschlosskasten einbohrbar – Getriebeschlosskasten vom Falz her einfräsbar – Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Schließzapfen als von Hand verstellbarer Rastexzenter – Fehlschaltsicherung FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRK 895… SL nachrüstbar Technische Daten: – Dornmaß: 15,5 mm – Bohrung: 12-25-12 – alternative Bohrung: 12-12-12 – Einbautiefe: 28 mm Anwendungsbereiche: GRK 460/0 G210 SL: 420 – 460 mm Flügelfalzhöhe (FFH) GRK 700/0 G210 SL: 450 – 700 mm Flügelfalzhöhe (FFH) GRK 895/0 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 895/1 G263 SL: 645 – 895 mm Flügelfalzhöhe (FFH) GRK 1100/1 G413 SL: 850 – 1100 mm Flügelfalzhöhe (FFH) GRK 1325/1 G463 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1325/1 G563 SL: 1075 – 1325 mm Flügelfalzhöhe (FFH) GRK 1550/1 G563 SL: 1300 – 1550 mm Flügelfalzhöhe (FFH) GRK 1775/2 G563 SL: 1525 – 1775 mm Flügelfalzhöhe (FFH) GRK 2000/2 G1050 SL: 1750 – 2000 mm Flügelfalzhöhe (FFH) GRK 2225/2 G1050 SL: 1975 – 2225 mm Flügelfalzhöhe (FFH) Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
Original Winkhaus Getriebeschiene GAK.2000-2.D-6 aus der Beschlagserie activPilot.Herstellernummer: 5041248 “GETRIEBE GAK.2000-2.D-6” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß -6 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 - 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.2000-2.D-6)Die Bezeichnung "GAK 2000 D-60" ist auf der Schiene eingraviert.
Original Winkhaus Getriebeschiene GAK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4926225 “GETRIEBE GAK.1550-2” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1550-2) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

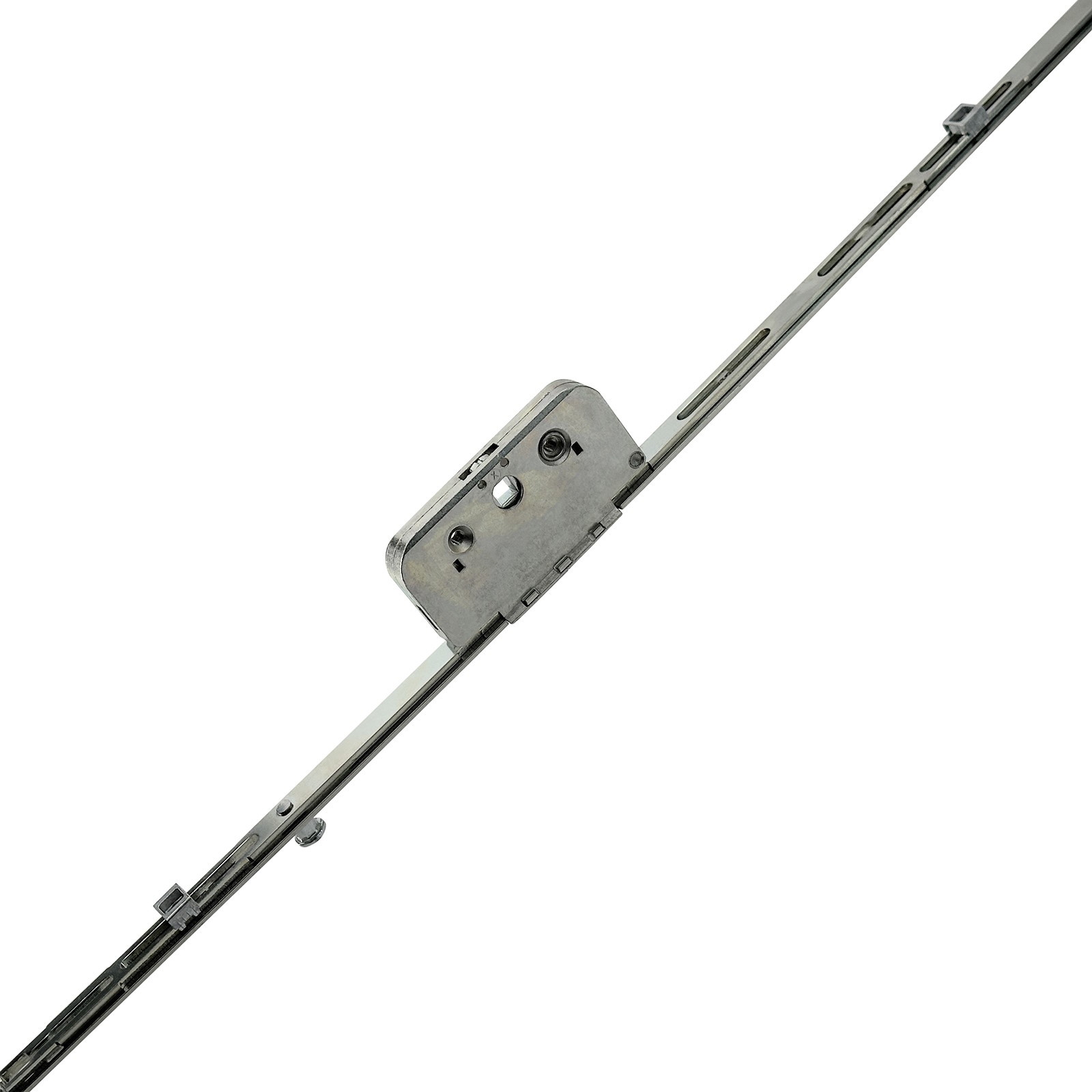

Original Winkhaus Getriebeschiene GAKA.2225-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929013 "GETRIEBE GAKA.2225-4.D25"4929014 "GETRIEBE GAKA.2225-4.D30"4929015 "GETRIEBE GAKA.2225-4.D35"4929016 "GETRIEBE GAKA.2225-4.D40"4929017 "GETRIEBE GAKA.2225-4.D45"4929018 "GETRIEBE GAKA.2225-4.D50" Produktbeschreibung:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- Abschließbar, geeignet für Drehkipp-Terrassentüren- In der Beschlagnut klemmbar- Mit Zusatzverriegelungen verlängerbar- Funktionsbauteile wie DFE und TFE nachrüstbar- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 - 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2225-4) Die Bezeichnungen "GAKA.2225-4" und "G 1050 FFH 1975 - 2225" sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.
Original WINKHAUS Getriebeschiene GPK 650 G170 aus der Pilot-SerieProduktbeschreibung:– Griffsitz konstant– rechts und links verwendbar– Schließzapfen als von Hand verstellbarer Rastexzenter– Stulpbreite 16 mm– Mittenfixierung serienmäßig– verstellbare Anlage im Kipplagerbereich– kraftschlüssige überlappende Verkettung– Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°– Lochgruppe für beschlagsintegrierte Fehlschaltsicherung FSSWTechnische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereiche:GPK 650 G170: 400 – 650 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
Winkhaus Getriebe GK.U.575 ZN Silber Herstellernummer: 4988177 „Einlassgetriebe GK.U.575 ZN“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Getriebekasten erfordert Ausfräsung im Fensterflügel Schalten über Fenstergriff Übertragung der Griffbewegung auf Fensterbeschläge Fließtext Das Getriebe GK.U.575 ZN ist Teil der proPilot Serie und dient zur Bedienung von Dreh-Kipp-Beschlägen bei aufliegender Bandseite. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt direkt in der 16 mm Beschlagnut, wobei eine Ausfräsung für den Getriebekasten erforderlich ist. Es ist silber verzinkt und nicht abschließbar. Lieferumfang Einlassgetriebe GK.U.575 ZN
Original Winkhaus Getriebe GR-OF-D-7,5 SL aus der Beschlagserie easyPilot Soleil (Drehbeschläge)Herstellernummer: 2487385 "GETRIEBE GR-OF-D-7,5 SL" Produktinformationen:- Konstanter Griffsitz ist Standard- Variabler Griffsitz ist möglich- Positionierung am losen Stück möglich- Fenstergriffbefestigung mittels M5 x ..., DIN 965, 43 mm Schraubabstand- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Dornmaß 7,5 mm- Aufnahme für Vierkant 7 mm- Getriebehub 18,5 mm bei Fenstergriffdrehung um 90°- Bohr- und Fräsbild siehe Kapitel Einbauzeichnungen
Winkhaus Einlassgetriebe GM.U.2100-2 in Silber Herstellernummer: 4987412 „GETRIEBE GM.U.2100-2 ZN“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern wird durch den Fenstergriff betätigt überträgt Bewegung des Griffes auf Fensterbeschlag für Einbau in die Beschlagnut vorgesehen Fließtext Das Einlassgetriebe GM.U.2100-2 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Integration erfolgt in der Beschlagnut, wofür eine Ausfräsung im Fensterflügel erforderlich ist. Das Produkt ist in Silber verzinkt ausgeführt und die Handhabung basiert auf einer Dreh-Kipp-Schaltfolge. Lieferumfang Einlassgetriebe GM.U.2100-2
Original Winkhaus Getriebeschiene GAK.2225-4.D35 aus der Beschlagserie activPilot.Herstellernummern: 4938147 "GETRIEBE GAK.2225-4.D35" Produktinformationen:- Konstanter Griffsitz GK- Dornmaß: 35 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1975 - 2225 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2225 G1050 FFH 1975-2225" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 35 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.
Original Winkhaus Getriebeschiene GK.U.925-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988179 “GETRIEBE GK.U.925-1.ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 925 mm Flügelfalzhöhe Griffsitz: 375 mm (G 375) Die Bezeichnungen “GK U 925” und “750-925” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.925-1 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Winkhaus Getriebe GK.U.925-1.D8,5.G.413 Silber Herstellernummer: 4980089 „Getriebe GK.U.925-1.D8,5.G.413“ Funktionsweise: Ermöglicht Dreh-Kipp-Öffnung von Fenstern Montage in der Beschlagnut mit notwendigen Ausfräsungen im Fensterflügel Überträgt die Bewegung des Fenstergriffes auf andere Beschlagkomponenten Dient zur Positionsveränderung des Fensters Das Getriebe GK.U.925-1.D8,5.G.413 ist Teil der proPilot Serie und wird in der Beschlagnut montiert. Eine Ausfräsung für den Getriebekasten im Fensterflügel ist notwendig. Der Fenstergriff steuert das Getriebe, das die Griffbewegung auf alle weiteren Fensterbeschlagkomponenten überträgt. Geeignet für aufliegende Bandseiten in Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Lieferumfang: Getriebe GK.U.925-1.D8,5.G.413
Winkhaus Getriebe GK.U.1100-1.ZN in Silber Funktionsweise: Übertragung der Griffbewegung zur Schaltung des Fensterbeschlags Montage erfolgt in die Beschlagnut mit erforderlicher Ausfräsung Geeignet für Dreh-Kipp-Fenster Koppelbar mit weiteren Beschlägen Das Getriebe GK.U.1100-1.ZN gehört zur proPilot Serie und wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- oder Stahlfenstern verwendet. Es ermöglicht die Bewegung des Fenstergriffs zu koordinieren und den Fensterbeschlag in verschiedene Stellungen zu schalten. Die Ausführung ist einteilig und das Getriebe ist silber verzinkt. Lieferumfang: Einlassgetriebe GK.U.1100-1.ZN

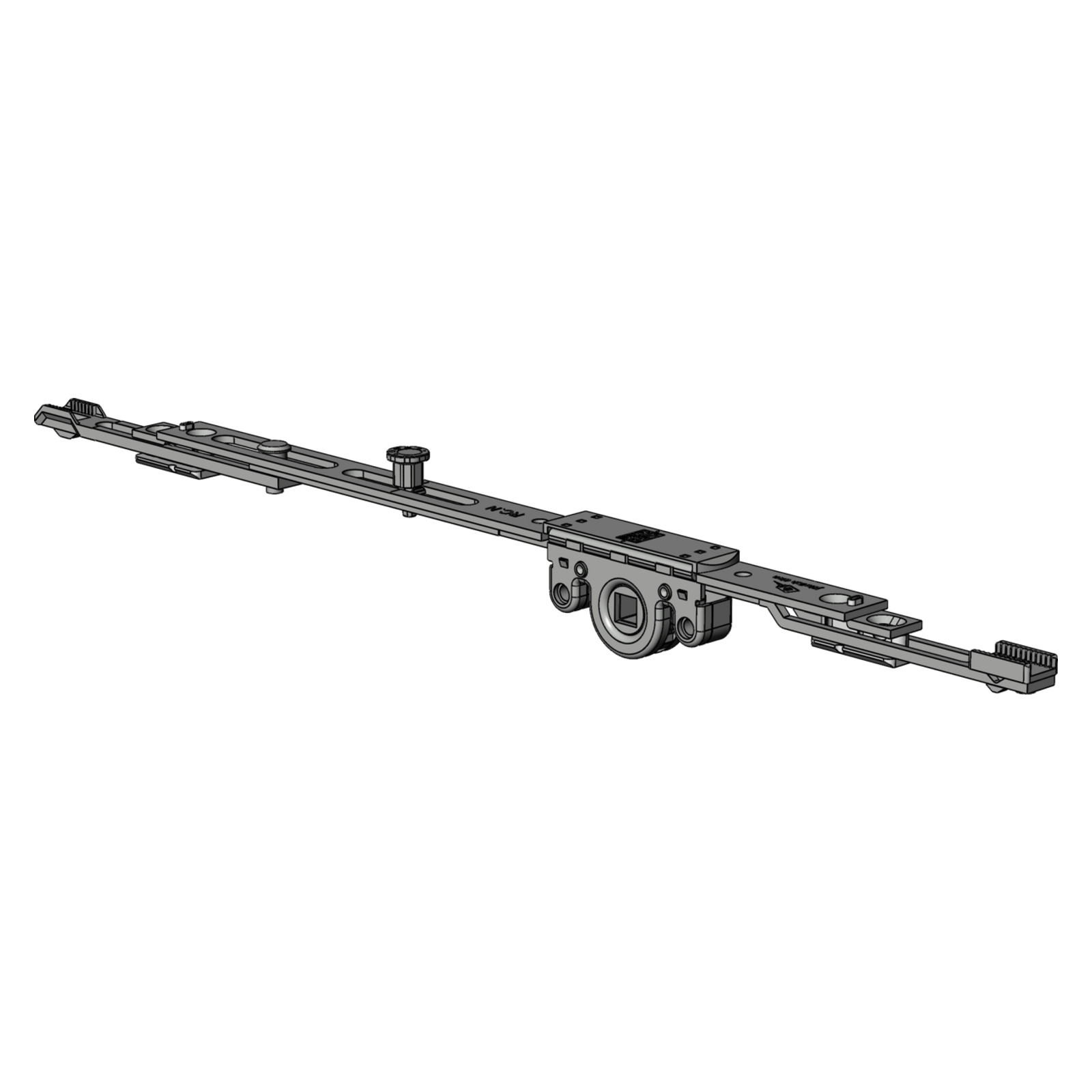

GETRIEBE GA.250-1.RC-NHerstellernummer: 5043220Das Getriebe GA.250-1.RC-N eignet sich durch seine kurze und beidseitig koppelbare Bauart perfekt zur Umrüstung jeglicher Fenster- und Fenstertüren und muss nicht abgelängt werden.Fensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippDornmaß: 15.5 mmGriffhöhe: 0 mmAnzahl Verschlusspunkte: 1Verschlusspunktausführung: AchtkantbolzenFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 38Klemmung: jaKoppelbar: jaGetriebeausführung: einteiligAushebesicherung: nein
Winkhaus Getriebe GK.U.750.D8,5 Silber Herstellernummer: 4980088 „GETRIEBE GK.U.750.D8,5“ Funktionsweise: montiert in der 16 mm Beschlagnut des Fensterflügels Übertragung der Griffbewegung auf alle Komponenten des Fensterbeschlags Dreh-Kipp Öffnungsmechanismus flügelseitige Ausfräsung erforderlich Das Getriebe GK.U.750.D8,5 gehört zur proPilot Serie von Winkhaus und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Es wird in der Flügelbeschlagnut montiert, wobei eine Ausfräsung im Fensterflügel vorgenommen werden muss. Die Betätigung erfolgt über den Fenstergriff, der Bewegungen auf die Beschlagteile überträgt. Das Getriebe ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster anwendbar. Lieferumfang: Getriebe GK.U.750.D8,5
Original Winkhaus Getriebeschiene GM.U.1100-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987359 “GETRIEBE GM.U.1100-1.ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 1100 mm Flügelfalzhöhe Die Bezeichnungen “GM U 1100” und “750-1100” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
Original WINKHAUS Getriebeschiene GPK 500 G115 aus der Pilot-SerieProduktbeschreibung:– Griffsitz konstant– rechts und links verwendbar– Stulpbreite 16 mm– Mittenfixierung serienmäßig– verstellbare Anlage im Kipplagerbereich– kraftschlüssige überlappende Verkettung– Getriebehub ca. 38 mm bei Fenstergriffdrehung um 180°Technische Daten:– Dornmaß: 15,5 mm– Bohrung: 12-25-12– alternative Bohrung: 12-12-12– Einbautiefe: 28 mmAnwendungsbereiche:GPK 500 G115: 340 – 500 mm Flügelfalzhöhe (FFH)Wichtig: Jede Getriebeschiene hat eine Einprägung (siehe Bilder). Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
Original Winkhaus Getriebeschiene GM.U.800.ZN aus der Beschlagserie proPilot. Herstellernummer: 4987358 “GETRIEBE GM.U.800 ZN” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Rechts und links verwendbar – ohne Verschlusspunkt – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 550 – 800 mm Flügelfalzhöhe Die Bezeichnungen “GM U 800” und “550-800” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GM.U.800 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!
