Winkhaus Flügellagerkappe K.FL.K.BR in Braun Herstellernummer: 4927425 „Flügellagerkappe K.FL.K.BR“ Funktionsweise: zur Abdeckung auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe Die Flügellagerkappe K.FL.K.BR gehört zur activPilot Concept Serie und wird auf das Flügellager geklipst, um diesem die gewünschte Farbe zu verleihen. Sie ist für Kunststofffenster und sowohl für links als auch rechts angeschlagene Fenster geeignet. Die Bandseite ist in Braun (ähnl. RAL 8019) ausgeführt. Lieferumfang: Flügellagerkappe K.FL.K.BR

Original Winkhaus Getriebeschiene GAKA.2000-4 D.. aus der Beschlagserie activPilot.Herstellernummern:5015014 “GETRIEBE GAKA.2000-2.D45”5015015 “GETRIEBE GAKA.2000-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 – 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2000-2) Die Bezeichnungen “GAKA.2000” und “G 1050 FFH 1750 – 2000” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2000-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2000/2 D45 bzw. GRKA 2000/2 D50 genommen werden.

Original WINKHAUS Schere SK1 20-9 rechts in Weiß aus der Beschlagserie activPilot Herstellernummer: 4926346 “SCHERE SK1.20-9.RS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 9 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK1 (bis FFB 600 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK1 20-9 rechts in Weiß   Die Bezeichnung “SK 20 9 rs” ist auf dem Scherenband eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Winkhaus Eckumlenkung E11 Silber Herstellernummer: 4936017 „ECKUML.E11“ Funktionsweise: montiert in den Ecken des Fensterflügels überträgt die Hubbewegung auf nachfolgende Bauteile koppelt mit Getriebeschiene, Mittenverriegelung oder Oberschiene ermöglicht Rundumverriegelung des Fensters Die Eckumlenkung E11 gehört zur activPilot Concept Reihe und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite konzipiert. Sie wird an der Bandseite unten sowie an der Verschlussseite oben und unten montiert. Geeignet für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl, ist die Eckumlenkung in Silber mit verzinkter Oberfläche ausgeführt. Lieferumfang: Eckumlenkung E11

Original Winkhaus Balkontürgriff / Ziehgriff, farblich angelehnt an Goldene Eiche / Braun. Der Griff wird von außen an Fenstertüren verschraubt, um ein Öffnen / Schließen der Tür zu vereinfachen. Perfekt verwendbar in Kombination mit einem Balkontürschnäpper, der die Tür im geöffnetem Zustand gegen Windstöße geschlossen hält. Hersteller: WinkhausMaterial: Kunststoff / PVCSchraubenabstand: 48 mmOberfläche: raue Oberfläche, angelehnt an "Goldene Eiche"Abmessungen Breite x Höhe x Tiefe: 55 x 70 x 20 mm Lieferumfang:- Winkhaus Balkontürgriff in Braun inkl. Abdeckung für die Schrauben- 2 SPAX-Schrauben

Winkhaus Getriebe GAK.1100-1.D7,5 Silber Herstellernummer: 4969429 „GETRIEBE GAK.1100-1.D7,5“ Funktionsweise Montage in der Beschlagnut, erfordert Ausfräsung im Fensterflügel Schaltung über den Fenstergriff Überträgt Bewegung des Griffes auf Fensterbeschlagkomponenten Unterstützt Dreh-Kipp-Öffnungsart Fließtext Das Getriebe GAK.1100-1.D7,5 gehört zur duoPort Serie und ist Teil der Schiebebeschläge-Sonderlösungen. Es wird in der Beschlagnut von Fenstern aus Aluminium, Holz, Kunststoff und Stahl montiert. Das einteilige Einlassgetriebe steuert über den Fenstergriff die Bewegung der Beschlagkomponenten. Es ist in Silber ausgeführt mit einer verzinkten Oberfläche und hat je einen Verschlusspunkt mit einem Achtkantbolzen. Lieferumfang Einlassgetriebe GAK.1100-1.D7,5

Original Winkhaus Kontaktgeber VS.KG.04 aus der Beschlagserie activPilot ControlHerstellernummer: 5001349 "KONTAKTGEBER VS.KG.04" Produktbeschreibung:- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Montage auf der Beschlagstulpe mit Senkschraube M5 x 6 mm, DIN ISO 7046 (nicht im Lieferumfang enthalten)- Reduzierte Aufbauhöhe (4mm), dadurch ist die Montage auch bei 12 mm Falzluft möglich- Bauhöhe: 4 mm Bauteiltyp: Starrer KontaktgeberFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlÜberwachungsart: reine ÖffnungsüberwachungFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Einbauposition Kontaktgeber: Beschlagstulpe - SchraubstelleFarbe: grauOberfläche: Kunststoff Starrer Kontaktgeber:Der starre Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist beschlagsunabhängig und für die reine Öffnungsüberwachung geeignet.

Original Winkhaus Rahmenanbindung DB.K.SE.. RS (DIN Rechts) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge. Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt: - GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht. - LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen. - DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden. - Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig. Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12  mmBauteiltiefe: 29  mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.

Original Winkhaus Stulpflügelgetriebe GASK.945-1 aus der Beschlagserie activPilot.Herstellernummer: 4933702 "STULPGETR.GASK.945-1" Produktbeschreibung:- Für konstanten Griffsitz bei gegenüberliegender Beschlagnut- Einteilig- In der Beschlagnut klemmbar- Verdeckt liegender Bedienungshebel leicht zugänglich- Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM- Sicherheitsschließbleche generell vormontiert- Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1- Mittenfixierung serienmäßig- Rechts und links verwendbar- Lieferzustand ist die Drehstellung- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: FFH 695 - 945 mm

Winkhaus Sicherheitsschließblech SBS.K.160.S16.WK2 in Silber Herstellernummer: 4941217 „SICHERH.BL.SBS.K.160.S16.WK2“ Funktionsweise: sichert Fenster im Dreh-Kipp-Modus gegen Aufbruch befestigt mittels drei Fensterbauschrauben verwendbar für DIN links und DIN rechts Anschläge RC-tauglich für erhöhte Sicherheit Das Sicherheitsschließblech SBS.K.160.S16.WK2 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Kunststofffenstern geeignet. Es wird mit drei Fensterbauschrauben befestigt und bietet eine standardmäßige Einstellmöglichkeit für den Anpressdruck. Das Bauteil ist silberfarben und verzinkt ausgeführt, mit einer Schließblechtiefe von 24 mm. Kompatibel mit Profilsystemen von Rehau - Geneo und Rehau - Synego. Lieferumfang: Sicherheitsschließblech SBS.K.160.S16.WK2

Original WINKHAUS Schließblech WSK 128   Produktmaße: 45 x 18 x 14 mm (LxBxH)   Die Bezeichnung “WSK 128” ist auf der Vorderseite eingraviert. Es handelt sich hier um einen Auslaufartikel.

Original Winkhaus Sicherheitskippschließblech SBK.K.652.P5 für Profilhersteller Oknoplast.Herstellernummer: 5030360 Bauteiltyp: KippschließblechFensterwerkstoff: KunststoffNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippAnpressdruck: + 0,5 mmSchließblechtiefe: 32 mmWerkstoff Schließbleche: Kunststoff-StahlFarbe: lichtgrau (ähnlich RAL 7035)Sicherheitseignung: RC-tauglichBefestigungsart: FensterbauschraubeAnzahl: Schraubenlöcher 4 Die Bezeichnung "SBK 652" ist auf der Unterseite eingeprägt.

Original WINKHAUS Flügellager FK 20-6/20 R14 Rechts in Weiß Herstellernummer: 2080585 “FLÜGELLAGER FK 20-6/20 R14 RS WS” Produktinformationen: DIN-Richtung: DIN Rechts Modellnummer: FK 20-6/20 R14 Ergänzung: Flügelteil für Rundbogen, für Schrägfenster, für Rechteckfenster Material: Stahl Farbe: Weiß pulverbeschichtet Falzluft: 20 mm Überschlag: 20 mm Nutlage: 6 mm Flügelgewicht max.: 100 kg Höhenverstellung: +/-3 mm Anzahl Schraublöcher: 2 St. Profilsystem: Salamander 3D Lieferumfang: – Flügellager FK 20-6/20 R14 Rechts in weiß Hinweis: Die Bezeichnung “FK 20-6/20 R14 RS” ist auf der Rückseite eingraviert. Die Flügellager werden lose geschüttet angeliefert und können aufgrund der weißen Beschichtung einige Kratzer und Unebenheiten auf der Oberfläche haben. Der Artikel ist neu und unbenutzt.

Original Winkhaus Balkontürschnäpper BK 134 SLHerstellernummer: 2103935 Verwendbar für Profilsysteme:Gealan - S 3000Gealan - S 6000Gealan - S 7000Gealan - S 8000Gealan - S 9000Gealan - KubusSalamander - 2DSalamander - 3DSalamander - Streamline ADSalamander - Streamline MDSalamander - Streamline 60Salamander - blueEvolution 92.Salamander - blueEvolution 82. Lieferumfang:- Balkontürschnäpper BK 134 SL- Balkontürschnäpperbolzen

Original Winkhaus Flügellager FL.K.U.6 in Silber aus der Produktlinie proPilot. Herstellernummer: 4940180 „FLÜGELLAG.FL.K.U.6“ Produktbeschreibung: – Verwendung in Kombination mit dem Ecklager EL.K.U.3-3 – Höhenverstellung +/- 3 mm – Rechts und links verwendbar – Flügelgewicht max. 70 kg – Silber verzinkt Lieferumfang: – Flügellager FL.K.U.6 Hinweis: Die Flügellager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Flügellager vorhanden sein.

Original Winkhaus Griffgarnitur RN – Für Fenstertüren ohne Rollladen in Neusilber F1Produktinformationen:– Für Fenstertüren ohne Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

Original WINKHAUS Schere SK1 20-9 links in Weiß aus der Beschlagserie activPilot Herstellernummer: 4926348 “SCHERE SK1.20-9.LS.WS”   Produktinformationen: – Ausführung: links oder rechts – Für 20 mm Überschlag und 9 mm Nutlage – Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS.. – Scherengröße: SK1 (bis FFB 600 mm) – Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm) – Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt) – Flügelgewicht max. 130 kg – Schere mit Tandemanzug – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden – Integrierte Drehhemmung über Kunststoffhülse im Scherenband   Lieferumfang: – Schere SK1 20-9 links in Weiß   Die Bezeichnung “SK 20 9 ls” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK1” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original WINKHAUS Oberschiene OS1.U.875-1 aus der Beschlagserie proPilot. Herstellernummer: 4937984 “OBERSCH.OS1.U.875-1” Produktinformationen: – OS1.U. … bis zu einer Flügelfalzbreite von 1050 mm einsetzbar – In Verbindung mit Schere SK.U.1 für Kunststofffenster – Rechts und links verwendbar – Integrierte Schaltsperre in Kippstellung serienmäßig – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden Lieferumfang: – Oberschiene OS1.U.875-1 Anwendungsbereich: 700 – 875 mm Flügelfalzbreite (FFB) Die Bezeichnung “OS1.U.875-1 700-875” ist auf der Oberschiene eingraviert.

Original WINKHAUS Schere SK2.20-13.LS.F9 (DIN LS, Titanfarbe) aus der Beschlagserie activPilot.Herstellernummer: 2858810 “SCHERE SK2.20-13.LS.F9” Produktinformationen:– Ausführung: links oder rechts– Für 20 mm Überschlag und 13 mm Nutlage– Verwendung in Kombination mit Scherenlager SL.KS, SL.KB oder SL.HW | nicht kompatibel mit dem Scherenlager SWS..– Scherengröße: SK2 (ab FFB 601 mm)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Flügelgewicht max. 130 kg– Schere mit Tandemanzug– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Integrierte Drehhemmung über Kunststoffhülse im Scherenband Lieferumfang:– Schere SK2.20-13.LS.F9 Die Bezeichnung “SK 20-13 ls” ist auf dem Scherenband eingraviert (siehe Foto). Auf der Oberseite lässt sich die Prägung “SK2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

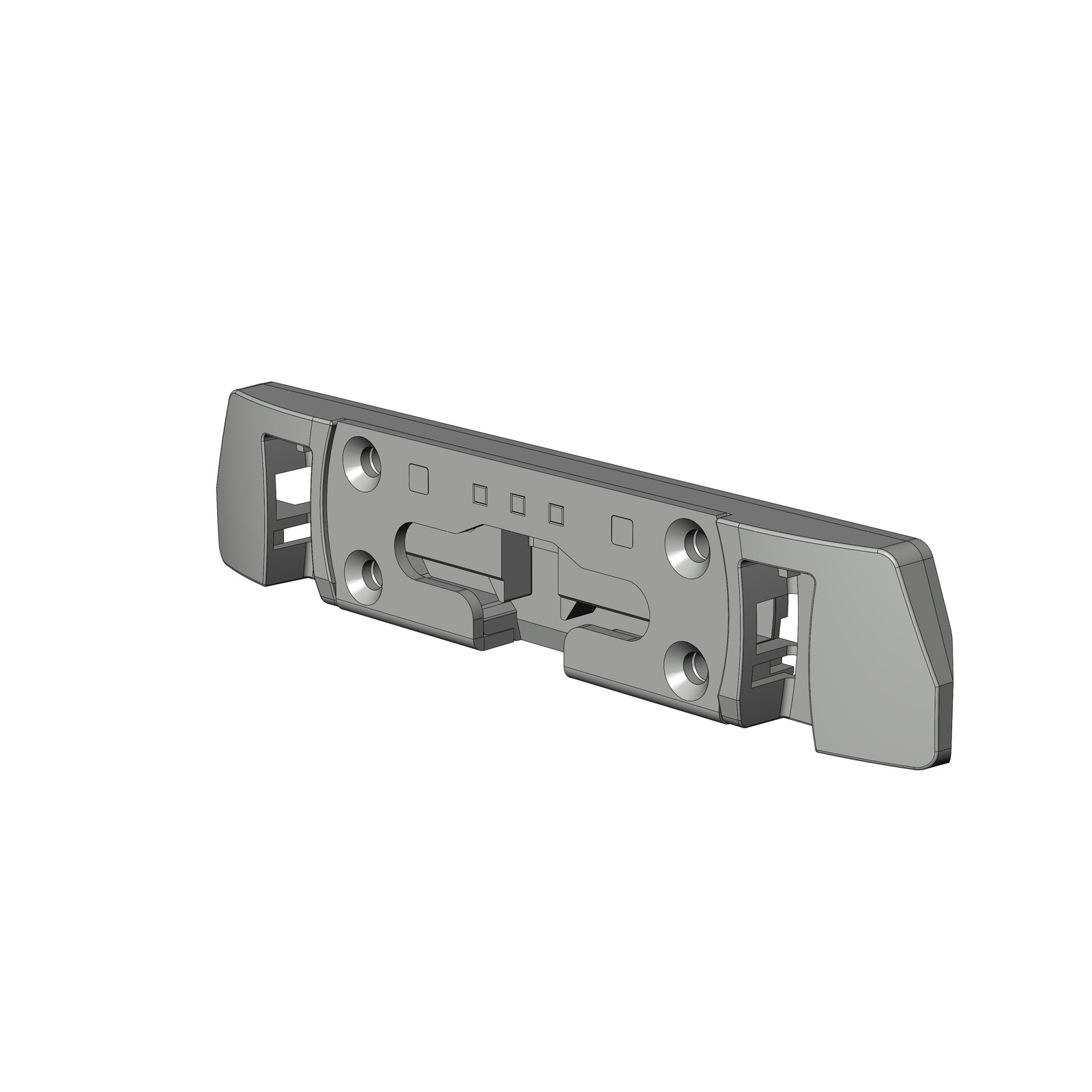

Winkhaus Kippschließblech K.SBK.K.SP.192 Schwarz/Silber Herstellernummer: 5010276 „KIPPBL.SBK.K.SP.192“ Funktionsweise unterstützt Dreh-Kipp-Öffnungsart anpassbarer Anpressdruck über Schließblech RC-tauglich für erhöhte Sicherheit Befestigung mittels vier Fensterbauschrauben Fließtext Das Kippschließblech K.SBK.K.SP.192 ist Teil der activPilot Concept Serie und wird für aufliegende Bandseiten in Kunststofffenstern verwendet. Es unterstützt sowohl DIN links als auch DIN rechts Anschlagseiten und ist für diverse Deceuninck Profilsysteme geeignet. Die Schließbleche bestehen aus Kunststoff-Stahl und sind verzinkt, die Farbe ist schwarz (ähnlich RAL 9005) und silber. Lieferumfang Kippschließblech K.SBK.K.SP.192

Original Winkhaus Flügelheber FH.192 aus der Beschlagserie activPilot.Herstellernummer: 4949434 "FLÜGELHEBER FH.192" Beschreibung:Der Flügelheber ist ein Komfortbauteil, dass den Flügel abstützt. Zusätzlich werden Beschädigungen des Flügels durch das Setzungsverhalten vermindert, da der Flügelheber den Flügel beim Schließen aus der Drehstellung anhebt. Spezifikation:Bauteiltyp: FlügelheberFensterwerkstoff: KunststoffAnpressdruckverstellung: neinBauteilsitz: Blendrahmen - verdecktliegendFalzluft: 12 mmBauteiltiefe: 25 mmBauteilhöhe Auflauf: 11,5 mmBauteillänge: 45 mm Profilsystem:Inoutic Arcade, Prestige, Deluxe, Elite, MD100, Eforte

Original Winkhaus Griffgarnitur RN in Titan F9 – Für Fenstertüren ohne Rollladen Produktinformationen:– Für Fenstertüren ohne Rollladen– Flügelstärke variabel– Flügelstärke bis max. 70 mm– Abstand zwischen Olivendorn und Profilzylinder passend zu Getrieben GAMA/GAKA, GRMA/GRKA, GPMA– Verschraubung von der Flügelinnenseite- Grifflänge 125 mm- Abstand zum Profilzylinder 156 mm- DIN LS/RS verwendbar Lieferumfang:1 Drehgriff innen1 Drehgriff außen2 Befestigungsschrauben M51 Vierkantstift

Original WINKHAUS Kippschließblech WSK 30 W   Ersetzt folgende Kippschließbleche: – Kippschließblech WSK 94 – Kippschließblech WSK 44 LG   Produktmaße: 84,5 mm x 20 mm

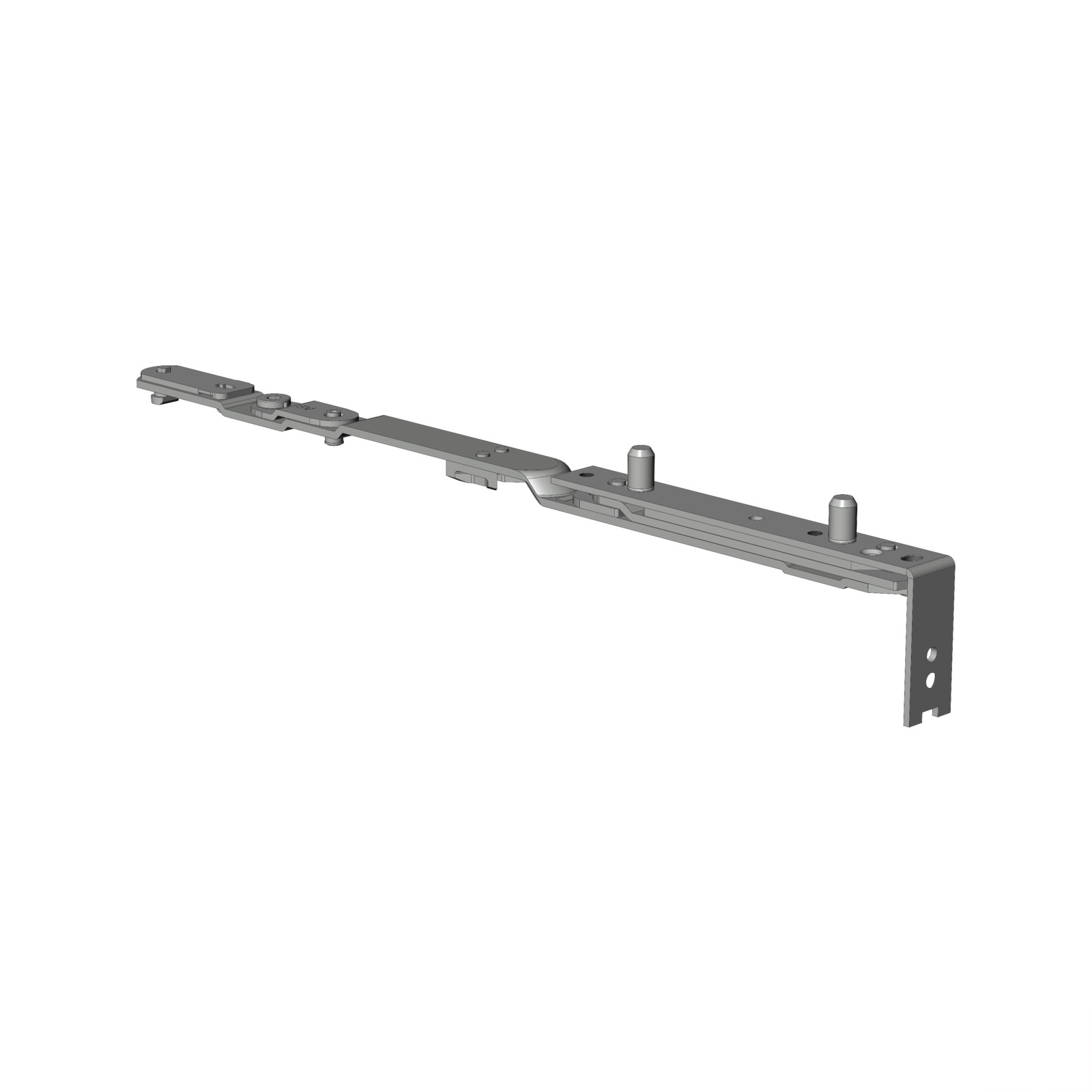

Winkhaus Schere SRV 30-9-Z LS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Links- mit 2 zusätzlichen Zapfen im Gegensatz zur Schere SRV 30-9 LS
