Winkhaus Ecklagerkappe ESVW Linksanschlag Weiß Herstellernummer: 4990471 „EL-KAPPE ESVW LS WS“ Funktionsweise Zur Abdeckung von Ecklagern Wird auf das Ecklager geklipst Verleiht dem Ecklager die gewünschte Farbe Geeignet für Linksanschlag Fließtext Die Ecklagerkappe gehört zur activPilot Concept Serie und wird aufliegend bei Dreh-Kipp-Beschlägen eingesetzt. Diese Kappe ist für Ecklager der Serie ESVW vorgesehen und passt sich durch Aufklipsen an das Ecklager an. Die Bandseite ist weiß pulverbeschichtet (ähnlich RAL 9016). Lieferumfang Ecklagerkappe ESVW LS

Winkhaus Ecklagerkappe ESVW mit bronze Bandseite Herstellernummer: 5031487 „ECKLAGERKAPPE ESVW LS.BZ-CN“ Funktionsweise dient zur Abdeckung des Ecklagers wird auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe Fließtext Die Ecklagerkappe gehört zur activPilot Concept Serie und wird zur Abdeckung bei aufliegenden Bandseiten verwendet. Sie ist geeignet für Fenster aus Aluminium, Kunststoff und Stahl und wird auf das Ecklager geklipst, um die gewünschte Farbgebung zu erreichen. Die Bandseite ist in Bronze farbig beschichtet. Lieferumfang Ecklagerkappe ESVW

Winkhaus Ecklagerkappe ESVW RS in BraunHerstellernummer: 4990502 „ECKLAGERKAPPE ESVW RS BR“ Funktionsweise wird zur Abdeckung auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe verwendbar in Verbindung mit ESVW-Ecklagern Fließtext Die Ecklagerkappe gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten vorgesehen. Diese Kappe wird auf Ecklager geklipst und bietet eine optische Anpassung durch die Farbgebung in Braun (ähnl. RAL 8019). Geeignet für Fenster aus Aluminium, Kunststoff und Stahl, dient sie sowohl funktional als auch ästhetisch der Gestaltung der Fenstertechnik. Lieferumfang Ecklagerkappe ESVW RS

Winkhaus Ecklagerkappe ESVW in Silber Herstellernummer: 4990505 „ECKLAGERKAPPE ESVW RS F1“ Funktionsweise: Zur Abdeckung des Ecklagers durch Aufklipsen Färbt das Ecklager in gewünschter Farbe Werksseitig für Ecklager ESVW verwendbar Die Ecklagerkappe ESVW in Silber gehört zur activPilot Concept Serie und wird als Abdeckung für Ecklager verwendet, um diese optisch anzupassen. Sie ist für aufliegende Bandseiten in Aluminium-, Kunststoff- und Stahlfenstern konzipiert. Die Bandseite ist silber pulverbeschichtet. Lieferumfang: Einklappbare Ecklagerkappe ESVW

Winkhaus Ecklagerkappe ESVW RS in Silberfarbig Herstellernummer: 5021127 „EL-KAPPE ESVW RS F1-elox.“ Funktionsweise: wird auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe geeignet für Aluminium- und Kunststofffenster Fließtext: Die Ecklagerkappe gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Aluminium- und Kunststofffenstern ausgelegt. Sie wird auf das Ecklager montiert, um ihm eine silberfarbige, eloxierte Optik zu verleihen. Lieferumfang: Ecklagerkappe ESVW RS

Winkhaus Ecklagerkappe ESVW RS F3 Goldfarbig Herstellernummer: 4990506 „Ecklagerkappe ESVW RS F3“ Funktionsweise: zur Abdeckung von Ecklagern wird auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe Die Ecklagerkappe ESVW RS F3 ist Teil der activPilot Concept Serie für aufliegende Dreh-Kipp-Beschläge. Sie ist geeignet für Aluminium-, Kunststoff- und Stahlfenster mit DIN rechter Anschlagseite. Die Kappe wird auf das Ecklager aufgeklipst und ist goldfarbig gestaltet. Lieferumfang: Ecklagerkappe ESVW RS F3

Winkhaus Ecklagerkappe ESVW Rechts titanfarbig Herstellernummer: 4990501 „Ecklagerkappe ESVW“ Funktionsweise: Wird zur Abdeckung auf das Ecklager geklipst Verleiht dem Ecklager die gewünschte Farbe Die Ecklagerkappe ESVW gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie passt auf Ecklager, um diesen die Farbe Titanfarbig zu verleihen und wird über Rechtsanschlag verwendet. Die Kappe ist kompatibel mit Fensterwerkstoffen aus Aluminium, Kunststoff und Stahl. Lieferumfang: Ecklagerkappe ESVW

Winkhaus Ecklagerkappe ESVW RS in Weiß Herstellernummer: 4990500 „Ecklagerkappe ESVW RS WS“ Funktionsweise: Wird zur Abdeckung auf das Ecklager geklipst Verleiht dem Ecklager die gewünschte Farbe Für die Verwendung bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite Die Ecklagerkappe ESVW RS gehört zur activPilot Concept Serie und findet bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite Verwendung. Sie ist geeignet für Fenster aus Aluminium, Kunststoff und Stahl mit rechter Anschlagseite. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang: Ecklagerkappe ESVW RS

Winkhaus Ecklagerkappe ESVW in Bronze Herstellernummer: 5031488 „Ecklagerkappe ESVW RS.BZ-CN“ Funktionsweise: wird zur Abdeckung auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe für rechts angeschlagene Fenster geeignet Die Ecklagerkappe ESVW gehört zur activPilot Concept Serie und wird zum Abdecken von Ecklagern eingesetzt. Sie ist für Fenster aus Aluminium, Kunststoff und Stahl konzipiert. Die Kappe wird in Bronze geliefert und ist für rechtsseitig abgestützte Fenster geeignet. Lieferumfang: Ecklagerkappe ESVW

Winkhaus Eckumlenkung E.K.U.1 Silber Herstellernummer: 4987427 „ECKUML.KIPP E.K.U.1“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Sorgt für die Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E.K.U.1 ist Teil der proPilot Serie und für aufliegende Bandseiten geeignet. Sie wird in den Ecken des Fensterflügels auf der Verschlussseite oben und unten montiert. Das Bauteil verfügt über eine silberfarbene, verzinkte Oberfläche und ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Die Schenkellängen betragen 101 mm, und die Montage erfolgt über vier Schraubenlöcher. Das Bauteil ist automatengerecht montierbar. Lieferumfang Eckumlenkung E.K.U.1

Winkhaus Eckumlenkung E.K.U.1.P – aus der Beschlagserie Winkhaus proPilot Herstellernummer: 5005010 “ECKUML.E.K.U.1.P” Produktbeschreibung: – Schenkellänge 101,5 mm – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Leichtgängig durch nichtrostende Federstahlbänder – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – Mit Pilzbolzen, der die Kippverriegelung vornimmt – Es werden die Kippschließbleche aus dem activPilot Programm verwendet Die Bezeichnung “E.U.1” ist auf der Eckumlenkung eingraviert (siehe Foto).

Winkhaus Eckumlenkung Kipp E.K.U.3 Silber Herstellernummer: 5001150 „ECKUML.KIPP E.K.U.3“ Funktionsweise montiert in den Ecken des Fensterflügels Ermöglicht die Umleitung der Hubbewegung Verbindung mit Getriebeschiene, Mittenverriegelung oder Oberschiene sorgt für eine Rundumverriegelung des Fensters Die Eckumlenkung E.K.U.3 gehört zur proPilot Serie und wird für Dreh-Kipp-Beschläge an aufliegenden Bandsystemen eingesetzt. Sie wird in den Ecken des Fensterflügels montiert und koppelt mit Bauteilen wie der Getriebeschiene. Die Oberfläche ist verzinkt und das Bauteil ist in Silber ausgeführt. Lieferumfang Eckumlenkung Kipp E.K.U.3

Winkhaus Eckumlenkung EOL1N in Silber Herstellernummer: 5092708 „ECKUML.E.OL1.N“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage erfolgt in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Verfügt über verstärkte Klemmung Fließtext Die Eckumlenkung EOL1N gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite geeignet. Sie wird in den Ecken des Fensterflügels montiert und leitet die Hubbewegung zur Verriegelung an das nächste Bauteil weiter. Sie kann mit Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl verwendet werden. Lieferumfang – Eckumlenkung EOL1N

Winkhaus Eckumlenkung E.U.1 – aus der Beschlagserie Winkhaus proPilot Herstellernummer: 4937771 “ECKUML.E.U.1” links und rechts verwendbar Produktbeschreibung: – Schenkellänge 101,5 mm – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Leichtgängig durch nichtrostende Federstahlbänder – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “E.U.1” ist auf der Eckumlenkung eingraviert (siehe Foto).

Winkhaus Eckumlenkung E.U.1.MSL.LS Silber Herstellernummer: 5032094 „ECKUMLENKUNG E.U.1.MSL.LS“ Funktionsweise: montiert in den Ecken des Fensterflügels koppelt mit Bauteilen wie Getriebeschiene, Mittenverriegelung leitet Hubbewegung des Fensterbeschlags um die Ecke weiter ermöglicht rundherum Verriegelung Die Eckumlenkung E.U.1.MSL.LS gehört zur proPilot Serie und ist für aufliegende Bandseiten in Aluminium-, Holz-, Kunststoff- und Stahlfenstern geeignet. Sie wird an der Verschlussseite oben montiert und ermöglicht eine Mehrfachspaltlüftung. Die Oberfläche ist verzinkt und in Silber gehalten, wodurch sie auch für Automatenfähigkeit in der Montage geeignet ist. Lieferumfang: Eckumlenkung E.U.1.MSL.LS

Winkhaus Eckumlenkung E.U.1.MSL.RS Silber Herstellernummer: 5032093 „ECKUMLENKUNG E.U.1.MSL.RS“ Funktionsweise Weiterleitung der Hubbewegung um Fensterflügel-Ecken Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Verschlusspunktausführung mit Rundbolzen Automatenfähige Montage Fließtext Die Eckumlenkung E.U.1.MSL.RS gehört zur proPilot Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Sie wird an der Verschlussseite oben des Fensterflügels montiert und leitet Hubbewegungen um die Flügelecken weiter. Die Bandseite ist in Silber, ausgeführt mit verzinkter Oberfläche. Lieferumfang Eckumlenkung

Winkhaus Eckumlenkung E.U.3 – aus der Beschlagserie Winkhaus proPilot Herstellernummer: 4941717 “ECKUML.E.U.3” links und rechts verwendbar Produktbeschreibung: – Schenkellänge 101,5 mm – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Leichtgängig durch nichtrostende Federstahlbänder – Stulpbreite 16 mm – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “E.U.3” ist auf der Eckumlenkung eingraviert (siehe Foto).

Winkhaus Eckumlenkung E1 KT in Silber Herstellernummer: 4998798 „ECKUML.E1 KT“ Funktionsweise: Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Leitet die Hubbewegung um die Ecke weiter Sorgt für Rundumverriegelung des Fensters Die Eckumlenkung E1 KT gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite eingesetzt. Sie wird in den Ecken des Fensterflügels montiert und leitet die Hubbewegung in das angrenzende Bauteil weiter. Geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl, bietet sie eine vielseitige Montageoption in verschiedenen Positionen. Lieferumfang: Eckumlenkung E1 KT

Winkhaus Eckumlenkung E1.A in Silber Herstellernummer: 4926350 „ECKUML.E1.A“ Funktionsweise wird in den Ecken des Fensterflügels montiert koppelt mit Getriebeschiene, Mittenverriegelung oder Oberschiene leitet Hubbewegung um die Ecke auf das nächste Bauteil weiter ermöglicht Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E1.A gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie eignet sich für Atelierfenster aus Aluminium, Holz, Kunststoff und Stahl. Die Montage erfolgt an der Verschlussseite oben, und die Kopplung erfolgt mittels Zahnschuh. Das Bauteil ist verzinkt und in Silber gehalten. Lieferumfang Eckumlenkung E1.A

Winkhaus Eckumlenkung E1 in Grau mit grauer Topcoat-Beschichtung Herstellernummer: 5029675 „ECKUML.E1.A.LK.GR“ Funktionsweise: ermöglicht die Umleitung der Hubbewegung des Fensterbeschlags montiert in den Ecken des Fensterflügels flächendeckendes Verriegeln durch Anschluss an folgende Bauteile Versorgung der Zahnschuh-Koppelstelle mit Achtkantbolzen Die Eckumlenkung E1 gehört zur Serie activPilot und ist eine Sonderlösung mit Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Sie ist für Atelierfenster in Aluminium, Holz, Kunststoff und Stahl ausgelegt und wird auf der Verschlussseite oben montiert. Die Ausführung der Verschlusspunkte erfolgt über einen Achtkantbolzen, wobei die Montage automatengerecht ist. Lieferumfang: Eckumlenkung E1

Winkhaus Eckumlenkung E1 AS Silber Herstellernummer: 5020722 "ECKUML.E1.AS" Funktionsweise: Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Leitet die Hubbewegung um die Ecke weiter Sorgt für Rundumverriegelung des Fensters Die Eckumlenkung E1 AS ist Teil der activPilot Concept Serie und wird für Fenster mit aufliegender Bandseite verwendet. Sie eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Eckumlenkung wird in unterschiedlichen Montagepositionen eingesetzt: Bandseite unten sowie Verschlussseite oben und unten. Die Ausführung in Silber ist verzinkt und bietet eine Automatenfähige Montage. Sie ist zudem mit einem Achtkantbolzen als Verschlusspunkt ausgestattet. Lieferumfang: Eckumlenkung E1 AS

Winkhaus Eckumlenkung E1 activPilot Concept C Silber Herstellernummer: 5024500 „ECKUML.E1.FE“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlages um die Ecke weiter Montage in den Ecken des Fensterflügels Kopplung mit Getriebeschiene, Mittenverriegelung oder Oberschiene Ermöglicht vollständige Verriegelung des Fensters Fließtext Die Eckumlenkung E1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Sie ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet und kann sowohl unten an der Bandseite als auch oben und unten an der Verschlussseite montiert werden. Die Oberfläche ist verzinkt, und das Bauteil ist silbern. Die Montage erfolgt über vorgegebene Kopplungsstellen, um die Verbindung mit anderen Beschlagsteilen sicherzustellen. Lieferumfang Eckumlenkung E1

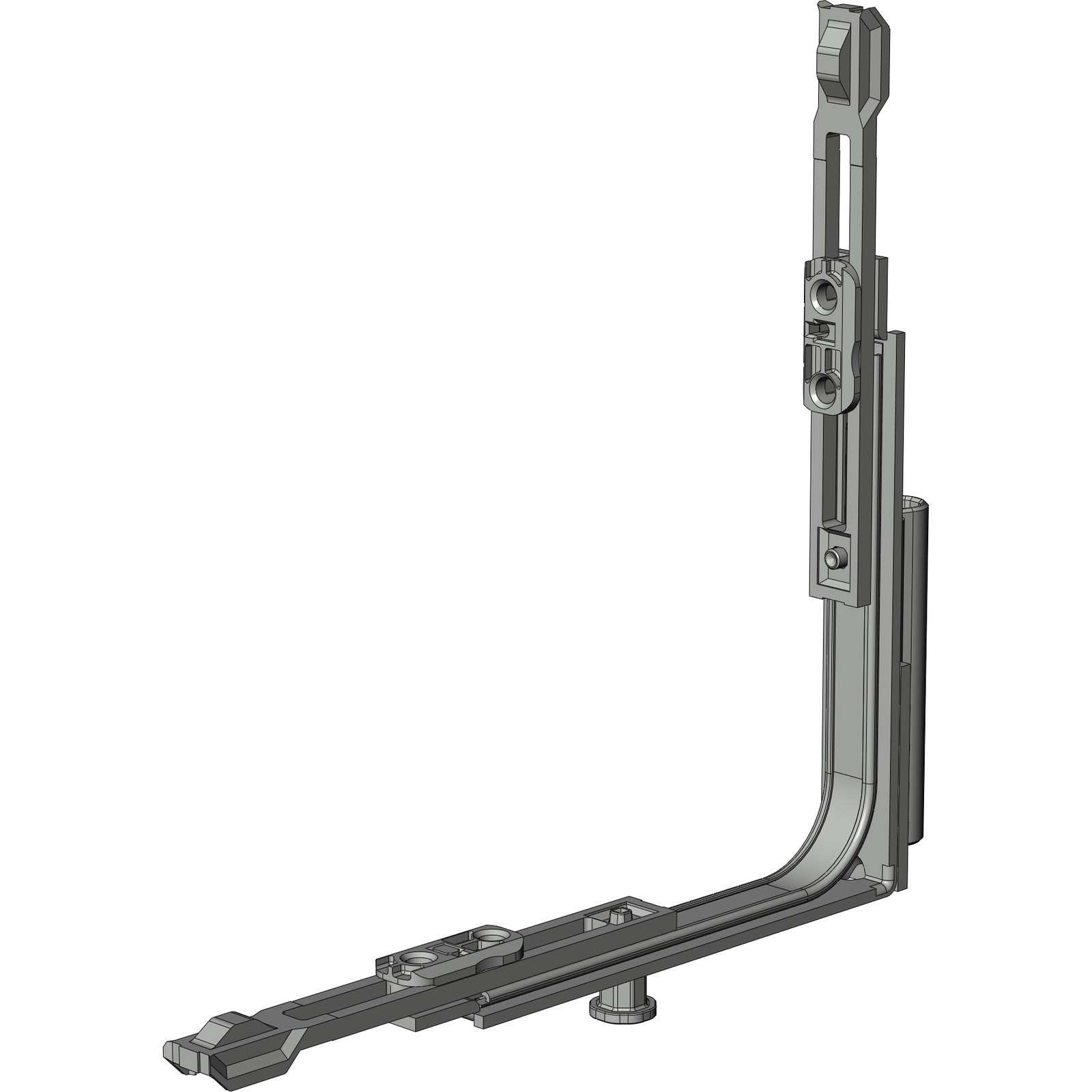

Winkhaus Eckumlenkung E1 in Silber Herstellernummer: 5006410 „ECKUML.E1.FWSB.18-9-12.LS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit rahmenseitigem Ecklager Fließtext Die Eckumlenkung E1 ist Teil der activPilot Concept Serie und dient zur Anbringung an aufliegenden Bandseiten. Sie kann mit verschiedenen Fensterwerkstoffen wie Aluminium, Holz, Kunststoff und Stahl verwendet werden. Die Eckumlenkung ist verzinkt und in Silber ausgeführt. Das Bauteil eignet sich für Fenster mit einem maximalen Flügelgewicht von 130 kg und hat eine Flügelüberschlagbreite von 18 mm. Lieferumfang Eckumlenkung E1

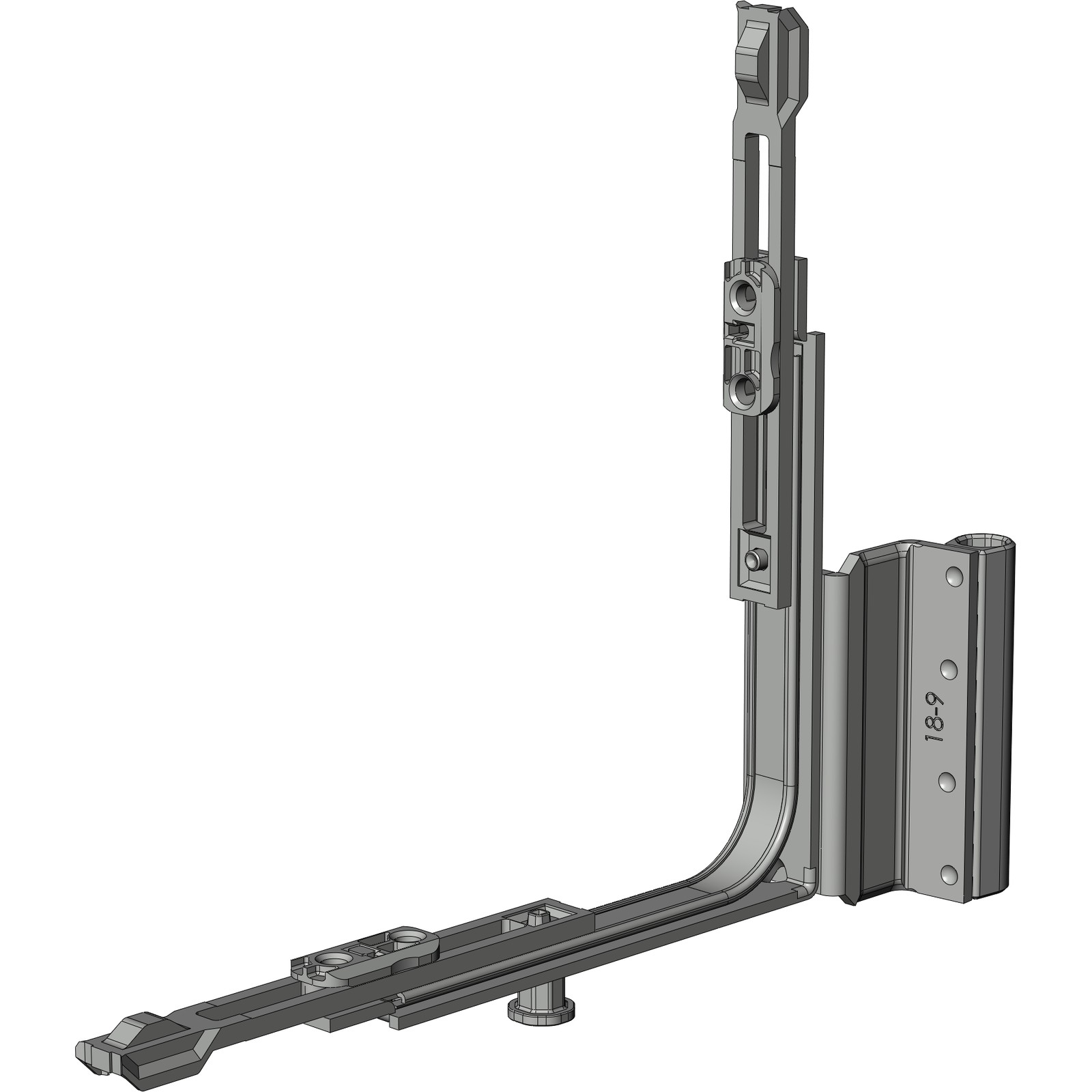

Winkhaus Eckumlenkung E1 in Silber Herstellernummer: 5006399 "ECKUML.E1.FWSB.18-9-12.RS" Funktionsweise: Verbindet Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht Dreh-Kipp- und Drehöffnung des Fensterflügels Flügelseitige Montage in der Beschlagnut Rahmenseitige Verbindung über Ecklager Die Eckumlenkung E1 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist geeignet für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Das Bauteil ist verzinkt und in Silber ausgeführt. Lieferumfang: Eckumlenkung E1
