Original Winkhaus Rahmenanbindung DB.K.SE.. RS (DIN Rechts) aus der Beschlagserie activPilot Select für verdecktliegende Beschläge. Anwendungsbereiche:Die Rahmenanbindung wird immer in Verbindung mit dem Drehbegrenzer DB.SE.1 montiert und wird in folgenden Anwendungsfällen benötigt: - GewichtsbedingtWenn der Flügel ein Gewicht von 100 kg überschreitet, muss eine Flügellagerschiene FLS.SE, sowie ein Drehbegrenzer DB.SE.1 verwendet werden. Damit wird das zulässige Flügelgewicht auf max. 150 kg erhöht. - LaibungsbedingtSobald die Laibungstiefe einen Wert von 120 mm unterschreitet, ist ein Drehbegrenzer DB.SE.1 zu verwenden, um das Mauerwerk und den Flügel vor einer Kollision zu schützen. - DimensionsbedingtWenn die Flügelfalzbreite (FFB) breiter als 1250 mm ist, muss ein Drehbegrenzer DB.SE.1 verwendet werden. - Fall DurchgangIst das Element ein Durchgang, so ist eine Flügellagerschiene FLS.SE sowie ein Drehbegrenzer DB.SE.1 zu verwenden. Damit ist gleichzeitig ein Flügelgewicht von 150 kg zulässig. Produktdetails:Bauteiltyp: Rahmenteil DrehbegrenzerFensterwerkstoff: KunststoffFalzluft: 12  mmBauteiltiefe: 29  mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz: Blendrahmen - verdecktliegendHinweis:Die Rahmenanbindungen sind profilabängig und sehe bis auf wenige Unterschiede nahezu identisch aus. Teilweise sind passende Gravuren, z.B. "152R" für DB.K.SE.152.RS eindeutig, teilweise sind aber auch falsche Gravuren wie "161L" eingraviert und zusätzlich unter der Rahmenanbindung Plastikformteile montiert, welche dann ein anderes Profil bilden.Im Fall der Fälle empfehlen wir immer ein Schließblech im Rahmen zu demontieren, wo z.B. die Bezeichnungen "A 166" oder "S 166" auf der Rückseite eingraviert sind. Anhand dieser Nummer lässt sich zu 100 % ableiten, dass es eine Rahmenanbindung DB.K.SE.166.. wäre.

Winkhaus Rahmenplatte für Drehbegrenzer, Silber Herstellernummer: 4981021 „Rahmenplatte FB ALU.14.SL“ Funktionsweise: Verdeckt liegender Einbau im Blendrahmen Spezifisches Rahmenteil für Drehbegrenzung Kein Anpressdruck einstellbar Position abhängig von der Schraubachse 1 Die Rahmenplatte FB ALU.14.SL ist ein Teil der easyPilot Nordic Serie für Drehfenster und Sonderlösungen. Sie wird verdeckt im Blendrahmen angebracht und bietet keine Anpressdruckverstellung. Zur bewährten Nutzung der Rahmenplatte sind technische Beschlagsübersichten, Montageanweisungen und relevante Anwendungsdiagramme zu beachten. Lieferumfang: Rahmenteil Drehbegrenzer

Winkhaus Rahmenplatte FB Silber Herstellernummer: 4936999 „Rahmenplatte FB SL“ Funktionsweise dient als Rahmenteil eines Drehbegrenzers wird verdeckt liegend am Blendrahmen montiert ist speziell für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet Fließtext Die Rahmenplatte FB gehört zur easyPilot Nordic Serie und findet Einsatz in Drehfenstern, speziell für Sonderlösungen. Sie wird verdeckt liegend im Blendrahmen verbaut und eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Die Oberfläche ist verzinkt und das Bauteil hat eine silberne Farbgebung. Lieferumfang Rahmenteil Drehbegrenzer

Winkhaus Rahmenplatte FB.H Silber Herstellernummer: 5034610 „Rahmenteil Drehbegrenzer“ Funktionsweise: Begrenzt den Drehwinkel des Fensterflügels Wird auf der Rahmenbandseite montiert Geeignet für Dreh-Kipp-Beschläge Kombinierbar mit anderen Beschlagkomponenten der Serie Die Rahmenplatte FB.H ist ein Bestandteil der activPilot Concept Serie und wird zur Begrenzung des Drehwinkels in Dreh-Kipp-Beschlägen verwendet. Sie ist für Fenster aus Aluminium, Holz oder Stahl geeignet und wird auf der aufliegenden Bandseite angebracht. Die Oberfläche der Rahmenplatte ist verzinkt und die Farbe Silber. Lieferumfang: Rahmenplatte FB.H

Winkhaus Rahmenteil Aussteller PPSK.A.10-14 Silber Herstellernummer: 5107292 „RAHMENTEIL AUSSTELLER PPSK.A.10-14“ Funktionsweise Teil des Schiebekipp-Mechanismus Montage erfolgt oben waagerecht Öffnungsrichtung kann rechts oder links sein Kein einstellbarer Anpressdruck Fließtext Das Rahmenteil Aussteller PPSK.A.10-14 gehört zur primePort Serie, speziell für Schiebebeschläge. Es wird aus Aluminium gefertigt und ist für die Montagelage oben waagerecht konzipiert. Der Öffnungstyp ist Schiebe-Kipp, geeignet sowohl für rechts als auch links angeschlagene Portale. Die Oberfläche ist verzinkt und das Bauteil kommt in der Farbe Silber. Lieferumfang Rahmenteil Aussteller PPSK.A.10-14

Winkhaus Rahmenteil Aussteller PPSK.A.14-18 Silber Herstellernummer: 5107293 „RAHMENTEIL AUSSTELLER PPSK.A.14-18“ Funktionsweise Einsatz in Schiebe-Kipp-Mechanismen Montage in rechts oder links angeschlagenen Portalen Positionierung oben waagerecht am Rahmen Anpressdruckverstellung nicht vorhanden Fließtext Das Rahmenteil Aussteller PPSK.A.14-18 gehört zur Serie primePort SK, speziell entwickelt für Schiebeschiebebeschläge und Sonderlösungen. Es findet seinen Einsatz in Aluminiumfenstern mit einer Rahmennut von 14-18 mm. Die Montage erfolgt oben waagerecht am Portalrahmen, mit einer Schraubachse von 9 mm. Lieferumfang Rahmenteil Aussteller PPSK.A.14-18

Winkhaus Rahmenteil Aussteller PPSK.H.24.8-32 in Silber Herstellernummer: 5107294 „RAHMENTEIL AUSSTELLER PPSK.H.24.8-32“ Funktionsweise ermöglicht Schiebe-Kipp-Öffnung rechts oder links im Portal einzusetzen Befestigung in oberer waagerechter Position Schraubachse 1 beschreibt spezifischen Schraubenabstand Fließtext Das Rahmenteil Aussteller PPSK.H.24.8-32 gehört zur primePort Serie von Winkhaus und ist für Holzfenster mit EUROfalz konzipiert. Es unterstützt die Schiebe-Kipp-Funktion und wird in der oberen waagerechten Position montiert. Die Oberfläche ist verzinkt und in Silber gehalten. Spezielle Schraubachsenpositionen unterstützen die Montage für rechts oder links angeschlagene Portale. Lieferumfang Rahmenteil Aussteller PPSK.H.24.8-32

Winkhaus Rahmenteil Aussteller PPSK.K.3 Silber Herstellernummer: 5102165 „Rahmenteil Aussteller“ Funktionsweise Für Schiebe-Kipp-Öffnungsart Montage oben waagerecht Erlaubt Öffnung in beiden Portalrichtungen (rechts und links) Keine Anpressdruckverstellung Fließtext Das Rahmenteil Aussteller PPSK.K.3 gehört zur primePort SK Serie und wird für Schiebebeschläge in Sonderlösungen eingesetzt. Es ist aus verzinktem Material gefertigt und für den Einbau in Kunststofffenstern konzipiert. Die Montage erfolgt oben waagerecht. Farblich ist das Rahmenteil in Silber gehalten. Lieferumfang Rahmenteil Aussteller PPSK.K.3

Winkhaus Rahmenteil Aussteller PPSK.K.4 in Silber Herstellernummer: 5102166 „RAHMENTEIL AUSSTELLER PPSK.K.4“ Funktionsweise: für Schiebe-Kipp-Systeme geeignet Montage oben waagerecht im Rahmen verzinkte Oberfläche für zusätzlichen Schutz Öffnungsrichtung: rechts oder links Portal Fließtext: Das Rahmenteil Aussteller PPSK.K.4 ist ein Bestandteil der primePort SK Serie und wird für Kunststoffelemente in Schiebebeschlagslösungen verwendet. Es eignet sich für waagerechte Montage oben im Rahmen, ohne Anpressdruckverstellung. Die silberne, verzinkte Oberfläche bietet Schutz gegen Witterungseinflüsse. Lieferumfang: Rahmenteil Aussteller PPSK.K.4

Winkhaus Rahmenteil Aussteller PPSK.K.5 in Silber Herstellernummer: 5102167 „Rahmenteil Aussteller PPSK.K.5“ Funktionsweise: ermöglicht Schiebe-Kipp-Funktion oberer waagerechter Einbau verzinkte Oberfläche rechts oder links Portalnutzung Das Rahmenteil Aussteller PPSK.K.5 ist Teil der primePort SK Serie und wird in Kunststofffenstern eingesetzt. Es ist für die Schiebe-Kipp-Öffnungsart konzipiert und wird waagerecht oben montiert. Die Oberfläche ist silberfarbig und verzinkt, es gibt keine Anpressdruckverstellung. Die Nutmittenlage beträgt 9 mm oder 13 mm und die Bauteiltiefe 22.5 mm. Lieferumfang: Rahmenteil Aussteller PPSK.K.5

Winkhaus Rahmenteil MVA Silber Herstellernummer: 1476490 „Zwangsverriegelung - RT“ Funktionsweise: Aufliegendes Bandseitenelement für Holzfenster Zwangsverriegelung für erhöhte Sicherheit Einfache Montage im Eurofalz Das Rahmenteil MVA gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern konzipiert. Es handelt sich um ein Zwangsverriegelungselement, das einfach in die Eurofalz eingefügt wird. Die Oberfläche ist verzinkt und die Farbe silber. Lieferumfang: Rahmenteil MVA

Winkhaus Rahmenteil MVA in Silber Herstellernummer: 2311161 „Zwangsverriegelung - RT“ Funktionsweise dient als Zwangsverriegelung für Dreh-Kipp-Fensterbeschläge geeignet wird auf Blendrahmen montiert rahmenseitige Falzluft von 12 mm Fließtext Das Rahmenteil MVA SL gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fensterbeschläge mit aufliegender Bandseite ausgelegt. Es wird auf dem Blendrahmen montiert und ist sowohl für Holz- als auch für Kunststofffenster geeignet. Das Teil ist verzinkt und in Silber ausgeführt. Lieferumfang Rahmenteil MVA SL

Winkhaus Rahmenteil RT.DBG.BS-60.LS in Schwarz Herstellernummer: 5057087 „Rahmenteil Drehbegrenzer“ Funktionsweise: dient als Bestandteil des Dreh-Kipp-Beschlagsystems rahmenseitige Installation zur Begrenzung des Öffnungswinkels geeignet für links angeschlagene Fenster für aufliegende Bandseiten in der activPilot Concept Serie Das Rahmenteil RT.DBG.BS-60.LS gehört zur activPilot Concept Serie von Winkhaus und wird zur Öffnungswinkelbegrenzung in Dreh-Kipp-Beschlagsystemen eingesetzt. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet und wird auf der linken Rahmenanschlagseite montiert. Die Bandseite ist schwarz pulverbeschichtet (ähnl. RAL 9005). Lieferumfang: Rahmenteil RT.DBG.BS-60.LS

Winkhaus Rahmenteil Drehbegrenzer RT.DBG.BS-60.RS in Schwarz Herstellernummer: 5057086 „RAHMENTEIL RT.DBG.BS-60.RS“ Funktionsweise: beschränkt den Öffnungswinkel des Fensterflügels verhindert ein ungewolltes Schließen zum Einbau in die Fensterrahmen auf rechts angeschlagenen Fenstern geeignet für aufliegende Bandseiten Das Rahmenteil Drehbegrenzer RT.DBG.BS-60.RS ist Teil der activPilot Concept Serie und wird für Fenster mit aufliegender Bandseite verwendet. Es dient zur Begrenzung des Öffnungswinkels des Fensterflügels und verhindert, dass sich dieser ungewollt schließt. Geeignet für Fenster aus Aluminium, Holz, Kunststoff sowie Stahl und für einen Flügelbeschlagnut von 16 mm ausgelegt. Die Oberfläche ist schwarz (ähnl. RAL 9005). Lieferumfang: Rahmenteil Drehbegrenzer RT.DBG.BS-60.RS

Winkhaus Rahmenteil für DFE/TFE in Silber Herstellernummer: 2864531 „RAHMENTEIL RT.DFE-TFE“ Funktionsweise: verdeckte Befestigung am Blendrahmen für Dreh- und Kippfunktionen geeignet für die Verwendung mit verschiedenen Fenstermaterialien keine Anpressdruckverstellung vorhanden Das Rahmenteil RT.DFE-TFE gehört zur activPilot Concept Serie von Winkhaus und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es wird verdeckt am Blendrahmen montiert. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Lieferumfang: Rahmenteil RT.DFE-TFE

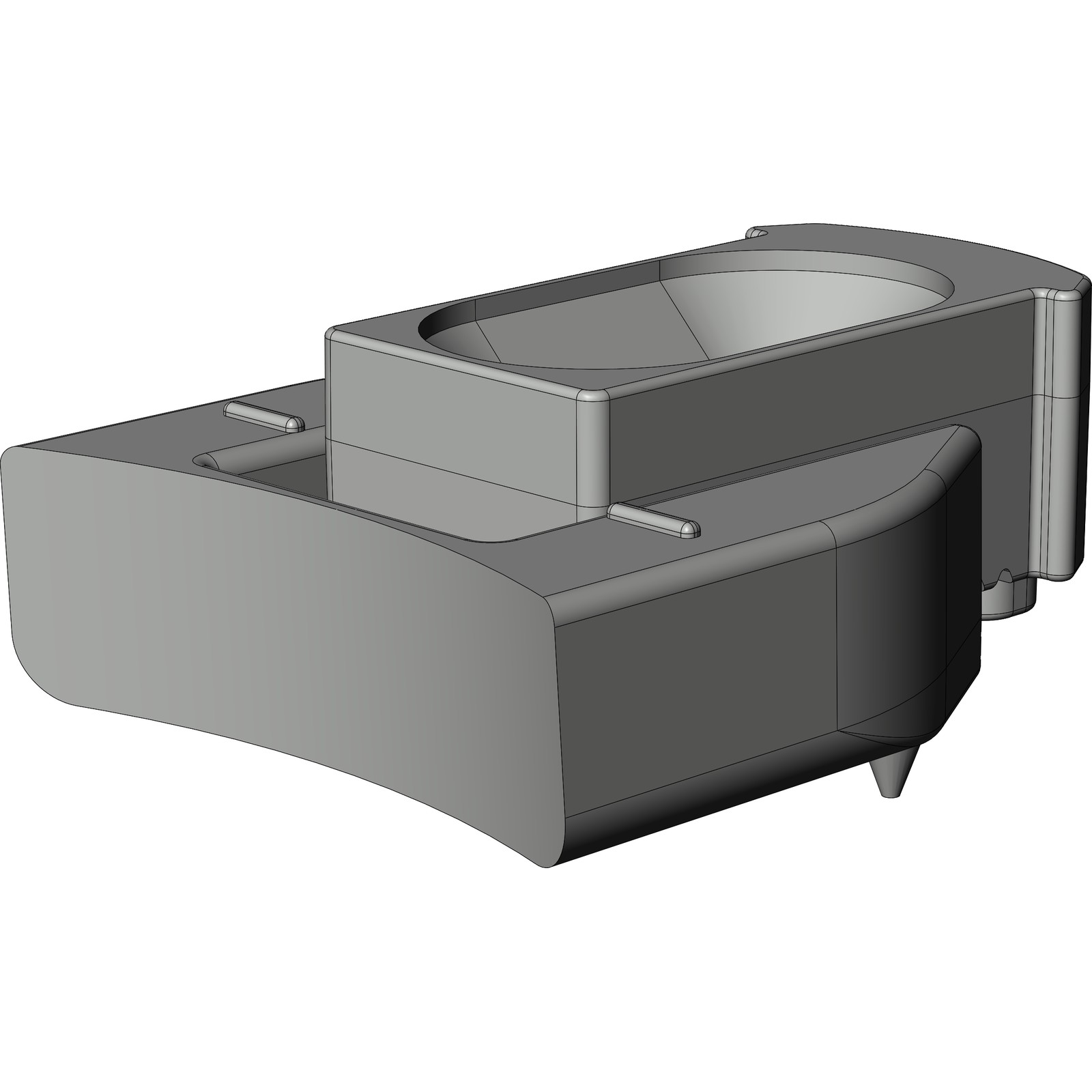

Winkhaus Rahmenteil RT.DFE-TFE.H.WK Silber Herstellernummer: 5000896 „Rahmenteil RT.DFE-TFE.H.WK“ Funktionsweise: Verwendung in Dreh-Kipp-Beschlagssystemen Verdeckter Einbau im Blendrahmen Geeignet für Blendrahmen mit Eurofalz, Euronut 6/8, und Euronut 7/8 Stellt keine Anpressdruckverstellung bereit Fließtext: Das Rahmenteil RT.DFE-TFE.H.WK ist Teil der activPilot Concept Serie und wird im Blendrahmen verdeckt eingebaut. Es ist für die Nutzung in Dreh-Kipp-Beschlagssystemen mit Holzfenstern konzipiert und unterstützt diverse Rahmennutsysteme wie Eurofalz und Euronut 6/8, 7/8. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang: – Rahmenteil RT.DFE-TFE.H.WK

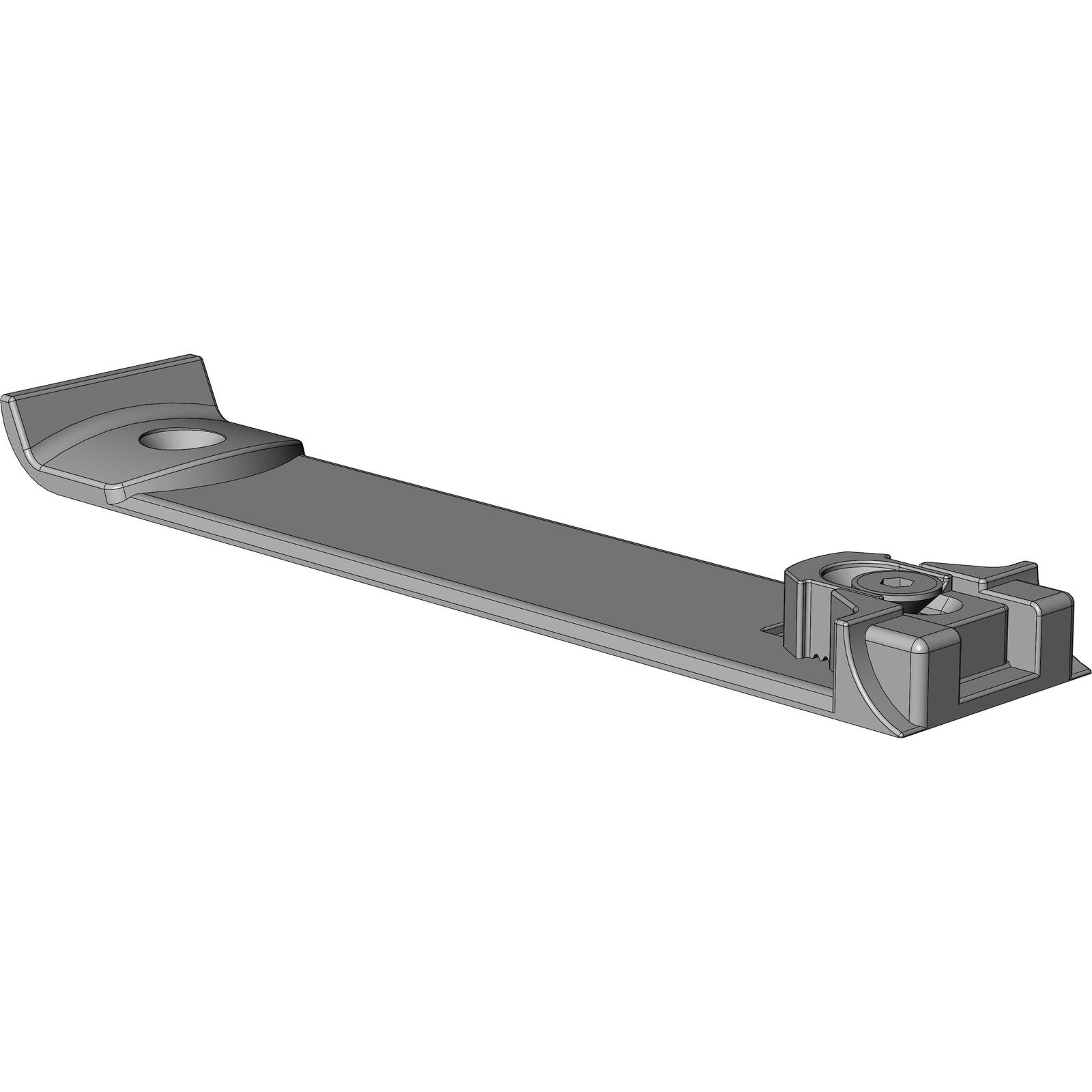

Winkhaus Rahmenteil für Drehkippfunktion in Silber Herstellernummer: 4984722 „Rahment.RT.DFE-TFE.H4.13-24“ Funktionsweise: Ermöglicht Dreh- und Kippöffnung des Fensterflügels Zur Montage im Blendrahmen Verborgener Einbau für verdeckliegende Bandseiten Für Holzfenster geeignet Das Rahmenteil für Drehkippfunktion gehört zur activPilot Concept Serie und wird verdecktliegend im Blendrahmen von Holzfenstern montiert. Es unterstützt Dreh- und Kippbewegungen und ist speziell für aufliegende Bandseiten konzipiert. Das Bauteil ist silberfarben und verzinkt für Korrosionsschutz. Lieferumfang: Rahmenteil für Drehkippfunktion

Original Winkhaus Rahmenteil RT.DFE-TFE.LSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.LS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.LS

Original Winkhaus Rahmenteil RT.DFE-TFE.RSHerstellernummer: 5073872 “RAHMENT.RT.DFE-TFE.RS” Funktionsweise:– Dient als Adapter für das Duo- oder Trifunktionselement in Standardsicherheitsschließblechen SBS. … .– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar Lieferumfang:– Rahmenteil RT.DFE-TFE.RS

- Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben- Profilneutral, da der Adapter in die Schließbleche des Stulpflügelgetriebes montiert wirdMerkmale:Bauteiltyp: RT für DFE/TFEFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlNutmittenlage: 13  mmFalzluft: 12  mmHolzrahmennut: Eurofalz, Euronut 6/8, Euronut 7/8Bauteiltiefe: 18,8  mmAnpressdruckverstellung: neinFarbe: silberOberfläche: verzinktBauteilsitz : Blendrahmen - verdecktliegendBauteillänge: 49  mm

Original Winkhaus Rahmenteil RT.DFE-TFE.S.LSHerstellernummer: 4933547 “RAHMENT.RT.DFE-TFE.S.LS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar- DIN Links Lieferumfang:– Rahmenteil RT.DFE-TFE.S.LS

Winkhaus Rahmenteil für DFE/TFE mit grauer Topcoat-Beschichtung Herstellernummer: 5030314 „RAHMENT.RT.DFE-TFE.S.LS.LK.N-GR“ Funktionsweise dient als Rahmenteil für Dreh-Kipp-Fenstersysteme verdeckt eingebaut im Blendrahmen keine Anpressdruckverstellung geeignet für Eurofalz und Euronut-Profile Fließtext Das Rahmenteil für DFE/TFE gehört zur activPilot Topcoat Serie und wird verdecktliegend im Blendrahmen montiert. Es bietet Kompatibilität mit verschiedenen Profiltypen wie Eurofalz und Euronut. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Rahmenteil für DFE/TFE

Original Winkhaus Rahmenteil RT.DFE-TFE.S.RSHerstellernummer: 4933545 “RAHMENT.RT.DFE-TFE.S.RS” Funktionsweise:– Dient als Adapter für das Duo- und Trifunktionselement an Stulpflügelgetrieben– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– Profilneutral, da der Adapter in die Brücke der Sicherheitsschließbleche montiert wird– In der Höhe justierbar– DIN Rechts Lieferumfang:– Rahmenteil RT.DFE-TFE.S.RS
