activPilot-Concept

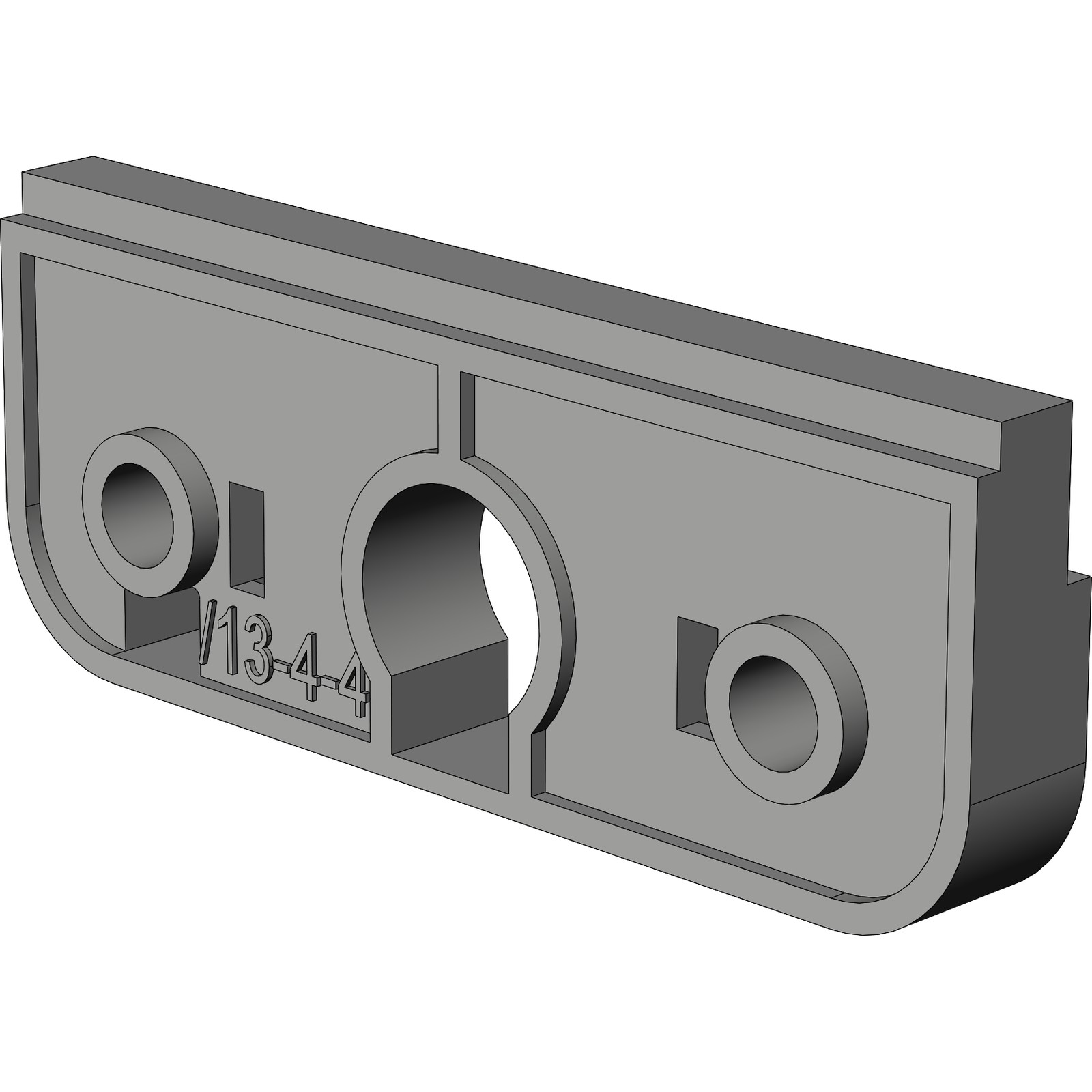

Winkhaus Adapter SLG.21,5-13/4/4 Herstellernummer: 5111315 "Adapter SLG.21,5-13/4/4" Funktionsweise für Dreh-Kipp-Beschläge geeignet aufliegend auf Bandseite eingesetzt Montage gemäß Anwendungsdiagrammen Fließtext Der Adapter SLG.21,5-13/4/4 gehört zur activPilot Concept Serie von Winkhaus und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Er ist für Anwendungsfälle auf mehreren Anschlagseiten, sowohl DIN links als auch DIN rechts, konzipiert. Bei der Nutzung sind die Hinweise aus Montageanleitungen und Beschlagsübersichten zu beachten. Lieferumfang Adapter SLG.21,5-13/4/4

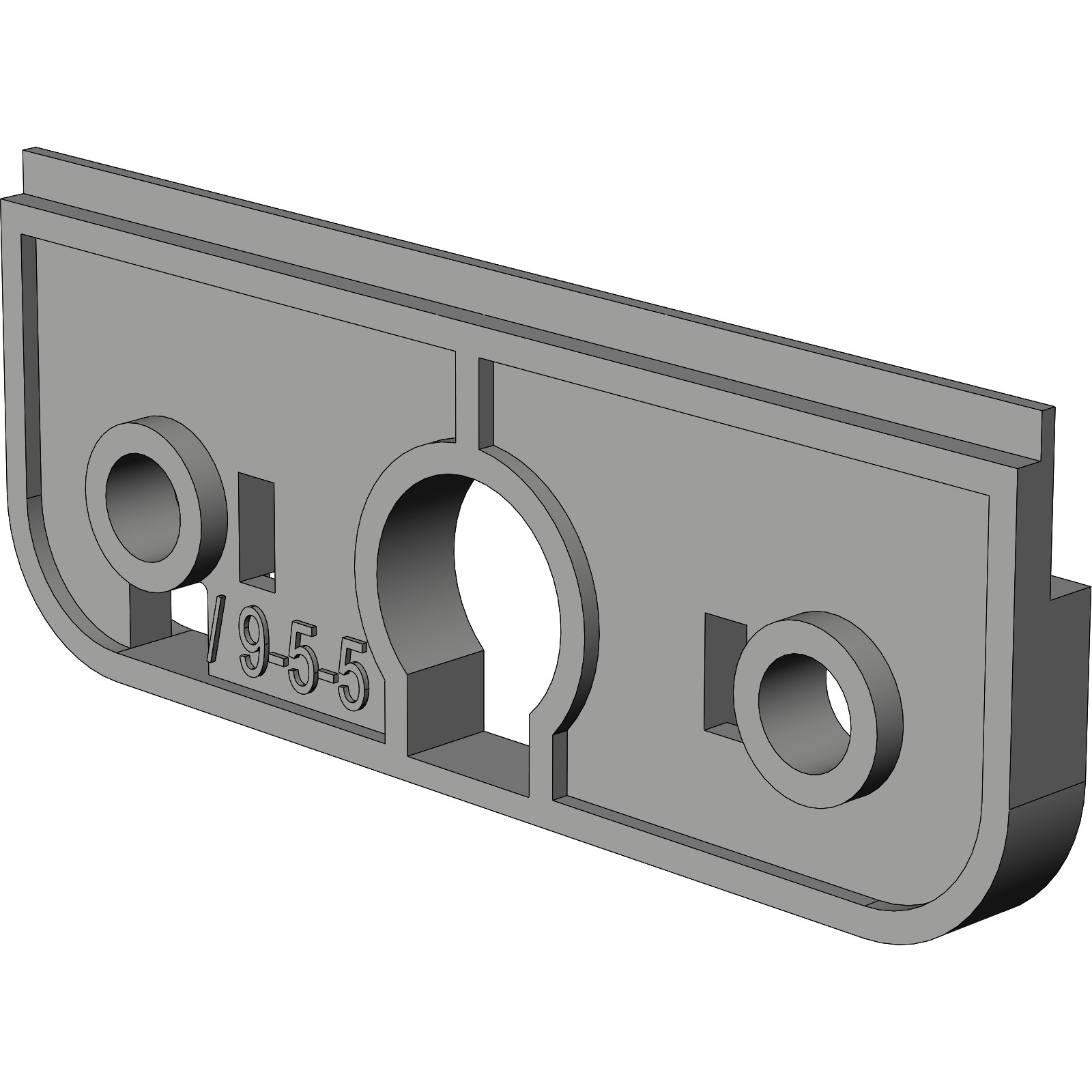

Winkhaus Adapter SLG.21,5-9/5/5 Herstellernummer: 5111312 „ADAPTER SLG.21,5-9/5/5“ Funktionsweise dient als Verbindungselement in Fensterbeschlägen kompatibel mit aufliegender Bandseite flexible Anpassung an links und rechts angeschlagene Fenster Fließtext Der Adapter SLG.21,5-9/5/5 gehört zur activPilot Concept Serie von Winkhaus und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Er ist flexibel für die Nutzung auf DIN links und DIN rechts Fenster geeignet. Einsatz erfordert Berücksichtigung von Beschlagsübersichten und Montageanweisungen. Lieferumfang Adapter SLG.21,5-9/5/5

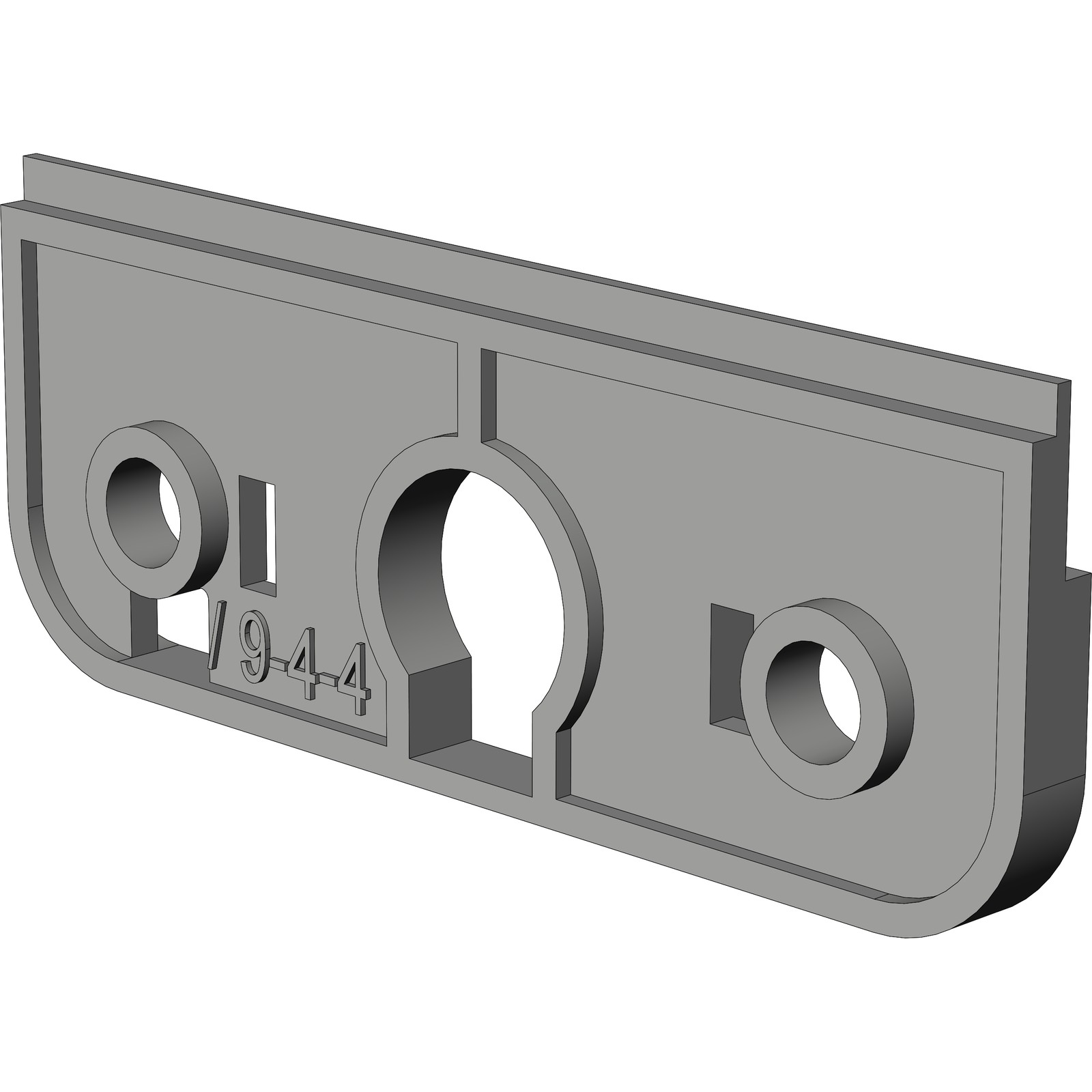

Winkhaus Adapter SLG.21,5-9/4/4 Herstellernummer: 5111311 „ADAPTER SLG.21,5-9/4/4“ Funktionsweise Zur Anpassung von Dreh-Kipp-Beschlägen Kompatibel mit aufliegender Bandseite Für DIN links und DIN rechts Anschlagseite geeignet Fließtext Der Adapter SLG.21,5-9/4/4 ist Teil der activPilot Concept Serie und ermöglicht die Anpassung von Dreh-Kipp-Beschlägen an aufliegenden Bandseiten. Er ist für den Einsatz an Fenstern mit Anschlagseite DIN links oder DIN rechts ausgelegt. Montageanweisungen und Anwendungsdiagramme sind zu beachten, um die bestimmungsmäßige Nutzung sicherzustellen. Lieferumfang Adapter SLG.21,5-9/4/4

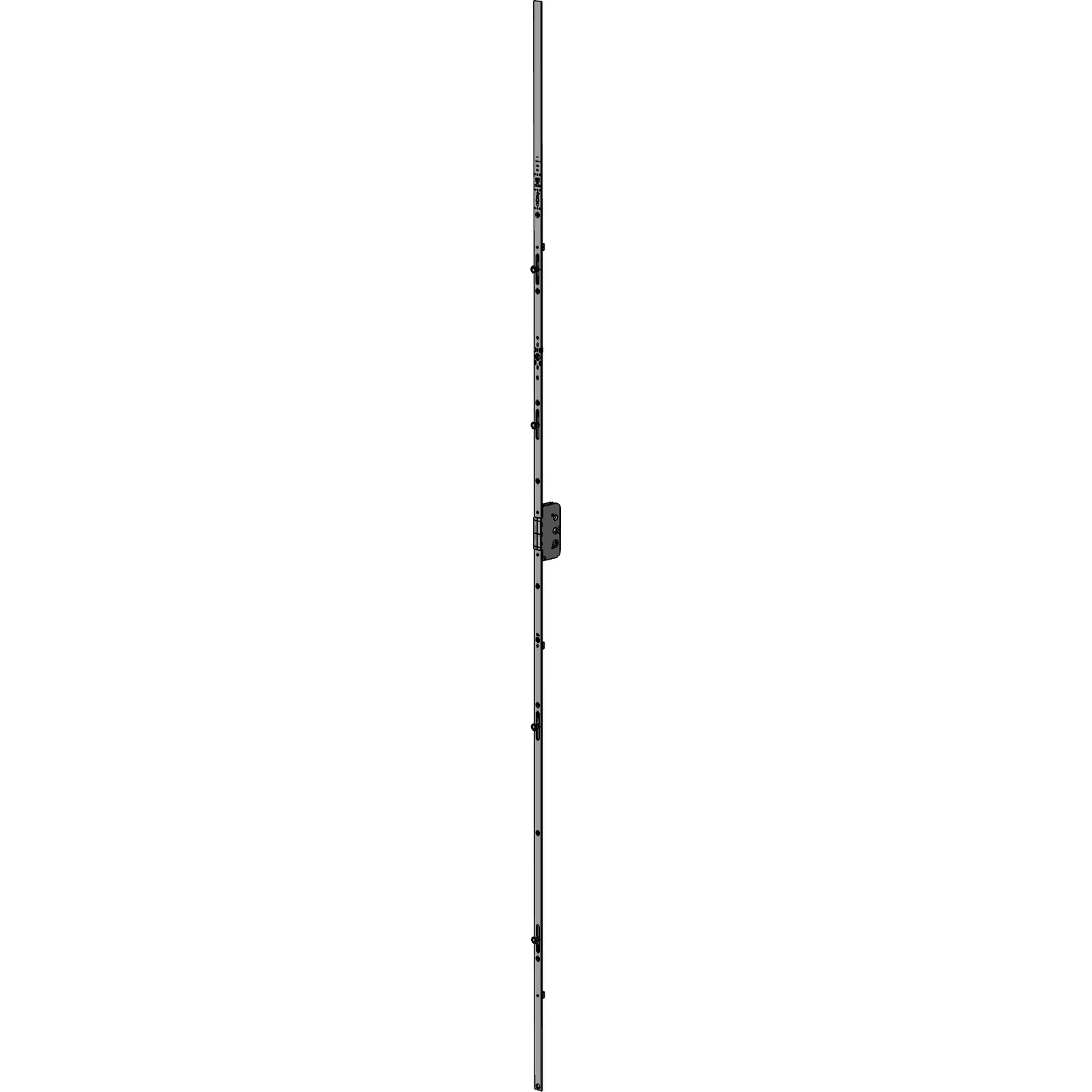

Winkhaus Getriebe GAK.2000-4.D35.LK.GR mit grauer Topcoat-Beschichtung Herstellernummer: 5089775 "GETRIEBE GAK.2000-4.D35.LK.GR" Funktionsweise: Eingebaut in die Flügelbeschlagnut Steuerung über den Fenstergriff Überträgt Griffbewegung auf Fensterbeschlag Ermöglicht Dreh-Kipp-Funktion Das Getriebe GAK.2000-4.D35.LK.GR ist Teil der activPilot Concept Serie und wird in der Beschlagnut des Fensterflügels montiert. Eine Ausfräsung für den Getriebekasten ist erforderlich. Die graue Topcoat-Beschichtung macht es geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit aufliegender Bandseite konzipiert. Lieferumfang: Getriebe GAK.2000-4.D35.LK.GR

Winkhaus Getriebe GAK.2225 mit grauer Topcoat-Beschichtung Herstellernummer: 5089777 „GETRIEBE GAK.2225.LK.GR“ Funktionsweise: wird in der Beschlagnut montiert Getriebekasten benötigt Ausfräsung im Fensterflügel schaltet über Fenstergriff überträgt Griffbewegung auf Fensterbeschläge Das Getriebe GAK.2225 ist Teil der activPilot Concept Serie und wird bei aufliegenden Bandseiten verwendet. Es eignet sich für unterschiedliche Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl. Das Getriebe besitzt eine lackierte Oberfläche in Grau und ist für die Dreh-Kipp-Öffnung bei Fenstern konzipiert. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: Getriebe GAK.2225

Winkhaus Getriebe GAK.1775-3 mit grauer Topcoat-Beschichtung Herstellernummer: 5089773 „GETRIEBE GAK.1775-3.LK.GR“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Übertragung der Griffbewegung auf alle Beschläge Steuerung der Fensterpositionierung über den Griff Anpassbar für links und rechts angeschlagene Dreh-Kipp-Fenster Fließtext Das Getriebe GAK.1775-3 der activPilot Concept Serie ist für die Nutzung bei aufliegenden Bandseiten in Dreh-Kipp-Fenstern konzipiert. Es erfordert eine Ausfräsung im Fensterflügel zur Aufnahme des Getriebekastens und wird über den Fenstergriff gesteuert. Das Bauteil verfügt über eine graue Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Geeignet für Profilsysteme wie SK 100 S, SK 160 S, PAS 160 und PAS 220. Lieferumfang Einlassgetriebe GAK.1775-3

Winkhaus Ecklagerkappe K.EL.CS in Schwarz Herstellernummer: 5113965 „Ecklagerkappe K.EL.CS.SW25“ Funktionsweise zur Abdeckung auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe Fließtext Die Ecklagerkappe K.EL.CS.SW25 gehört zur activPilot Concept Serie. Sie wird aufliegend auf das Ecklager im Dreh-Kipp-Beschlag verbaut und dient der optischen Anpassung der Bandseite. Die Kappe ist glänzend schwarz ausgeführt. Lieferumfang Ecklagerkappe K.EL.CS.SW25

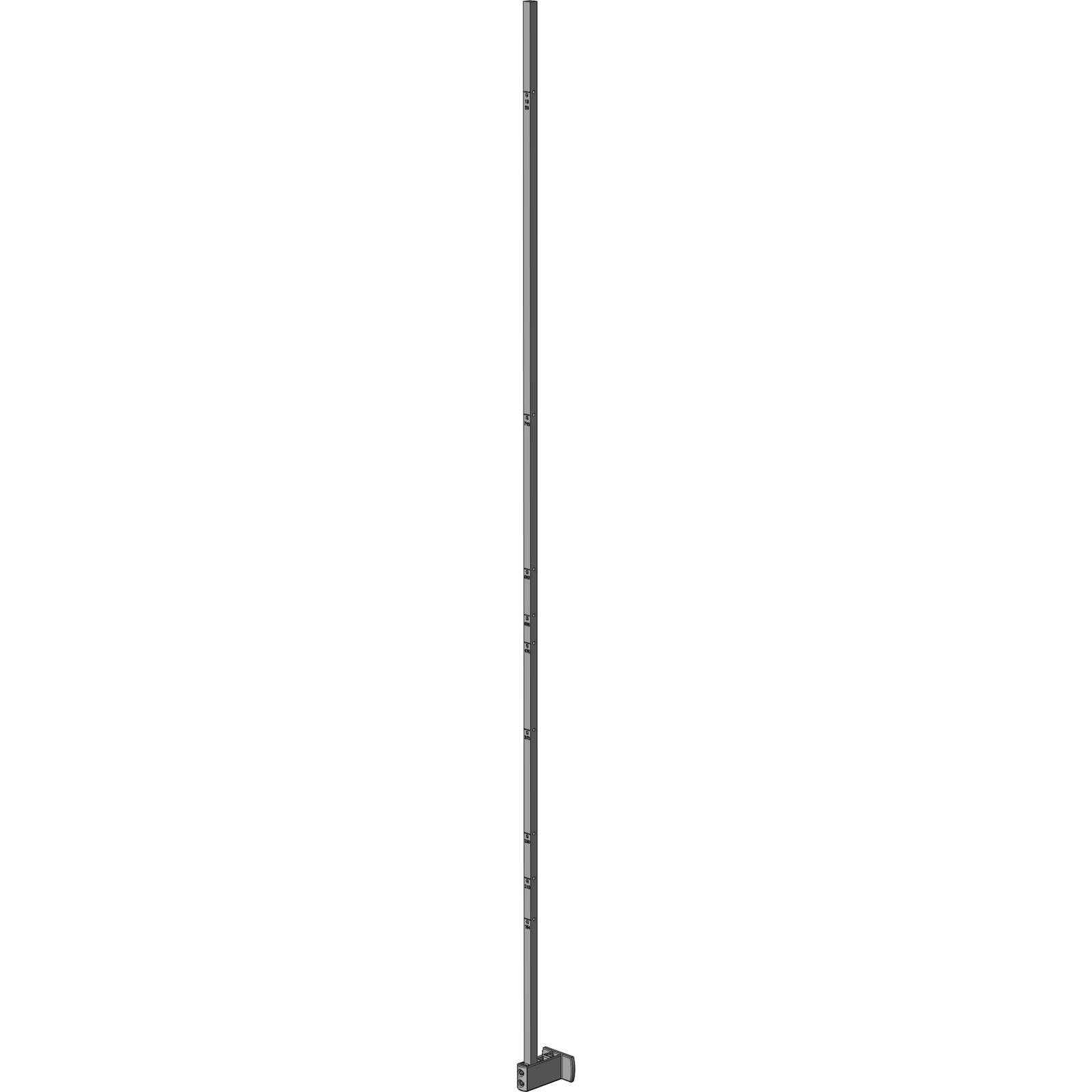

Winkhaus Gestänge GST.LE.SLG.H Herstellernummer: 5113957 „GESTÄNGE GST.LE.SLG.H“ Funktionsweise Zur Positionierung von Fensterflügeln im Dreh-Kipp-Anlagenverbund Kompatibel mit aufliegender Bandseite Einbau in Systeme der activPilot Concept Serie Funktion als Positionierhilfe Fließtext Das Gestänge GST.LE.SLG.H gehört zur activPilot Concept Serie von Winkhaus und dient als Positionierhilfe innerhalb der Dreh-Kipp-Beschläge mit aufliegender Bandseite. Die spezifische Gestaltung erlaubt eine funktionale Integration in vorhandene Fensteranlagen und ermöglicht präzise Flügelpositionierung. Lieferumfang Gestänge GST.LE.SLG.H

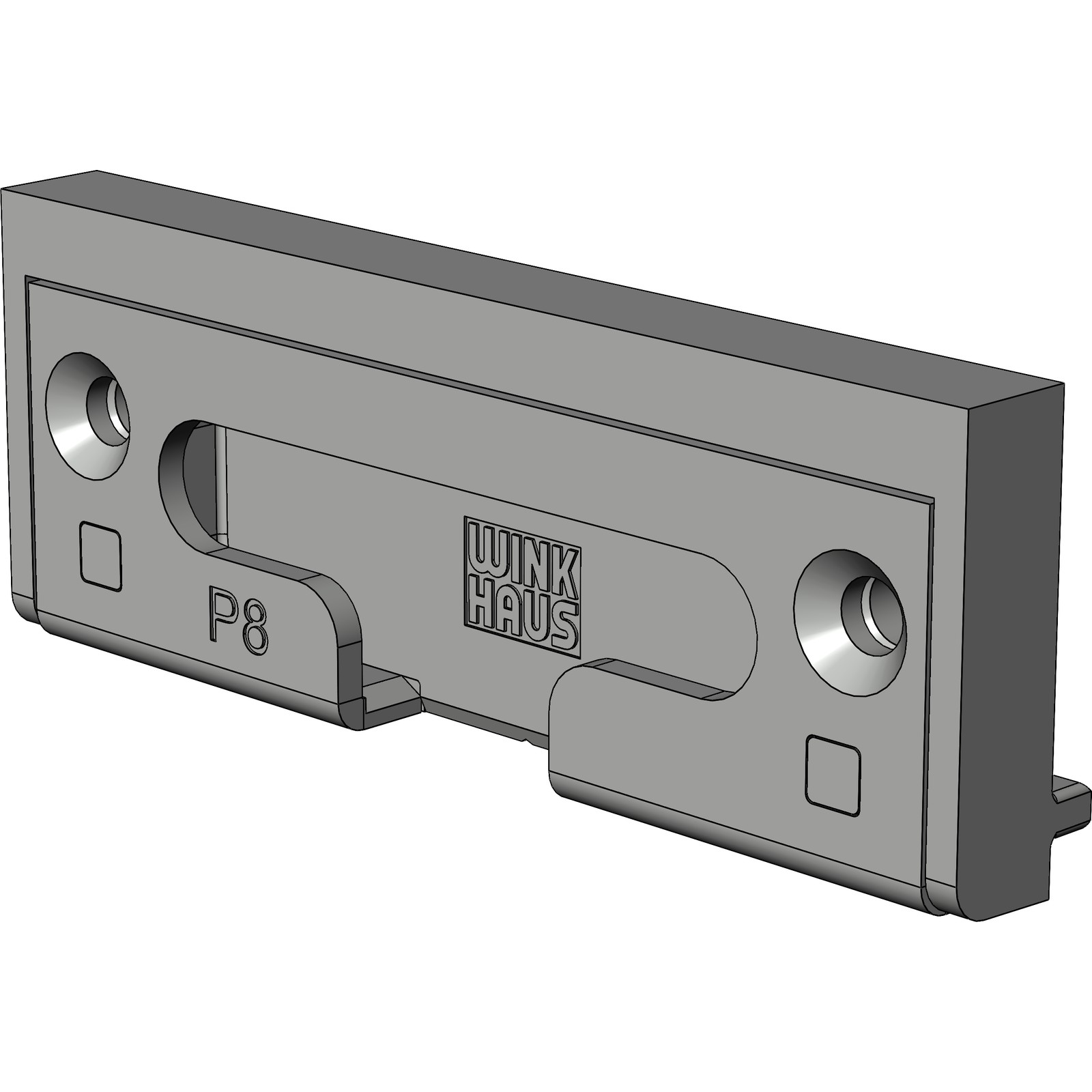

Winkhaus Kippschließblech KIPPBL.SBK.H.13.WEV.BS.RC.P8 in Anthrazitgrau Herstellernummer: 5094236 „KIPPSCHLIEßBLECH“ Funktionsweise Ermöglicht Dreh- und Kippöffnung des Fensterflügels Befestigung über Fensterbauschrauben Anpressdruck von +0,8 mm einstellbar RC-tauglich für erhöhte Sicherheitsanforderungen Fließtext Das Kippschließblech gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern verwendet. Es ist für Dreh-Kipp-Anwendungen sowohl links als auch rechts anschlagender Fenster geeignet. Mit einer Schließblechtiefe von 30 mm und einer Nutmittenlage von 13 mm bietet es Flexibilität im Einsatz. Die Bandseite ist in Anthrazitgrau gemäß RAL 7016 und Silber ausgeführt. Lieferumfang Kippschließblech KIPPBL.SBK.H.13.WEV.BS.RC.P8

Winkhaus Flügellager für Falzband FL.HAT.20-13-12 in Titanfarbig Herstellernummer: 5082190 „Falzbandflügellager“ Funktionsweise: Ermöglicht verschiedene Öffnungsarten des Fensterflügels Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Montage in der Beschlagnut des Flügels Verbindung mit rahmenseitigem Ecklager Das Falzbandflügellager ist Teil der activPilot Concept Serie, geeignet für aufliegende Bandseiten bei Holzfenstern. Es ist montiert in der Beschlagnut und dient der Verbindung zwischen Fensterflügel und -rahmen. Die Bandseite ist titanfarbig gepulvert. Das Bauteil hat eine verzinkte Oberfläche, die eine effektive Korrosionsbeständigkeit bietet. Lieferumfang: Falzbandflügellager

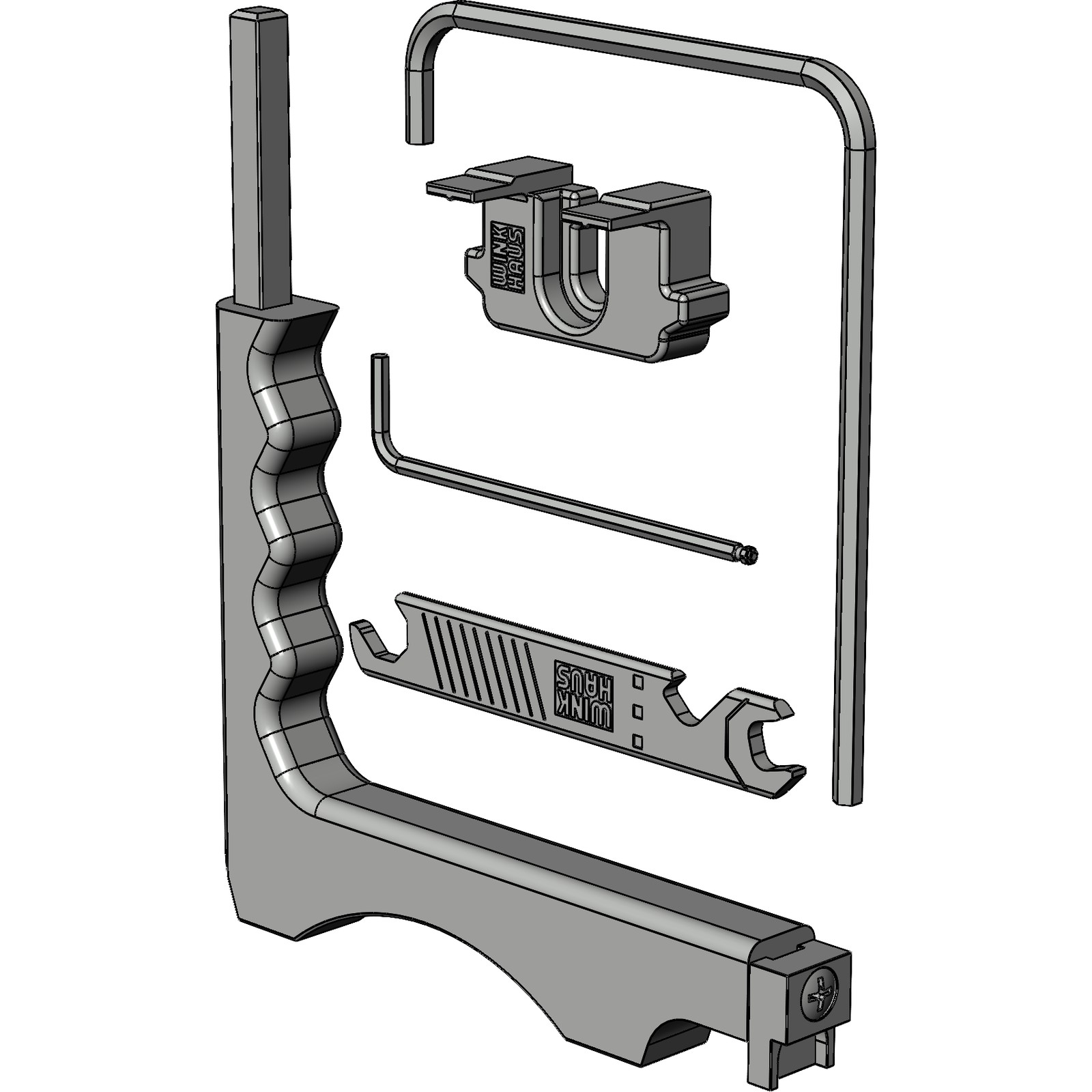

Winkhaus Werkzeugset FBT Herstellernummer: 5094199 „WERKZEUGSET FBT“ Funktionsweise für die Montage von Dreh-Kipp-Beschlägen entwickelt anwendbar bei aufliegender Bandseite geeignet für Verschiedene Fensterwerkstoffe spezifische Nutzung gemäß Beschlagsübersichten und Montageanweisungen Fließtext Das Werkzeugset FBT gehört zur activPilot Concept Serie und ist speziell für die Montage von Dreh-Kipp-Beschlägen mit aufliegender Bandseite konzipiert. Es ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern und erfordert die Berücksichtigung von Beschlagsübersichten und Montageanweisungen für den bestimmungsgemäßen Einsatz. Lieferumfang Werkzeugset FBT

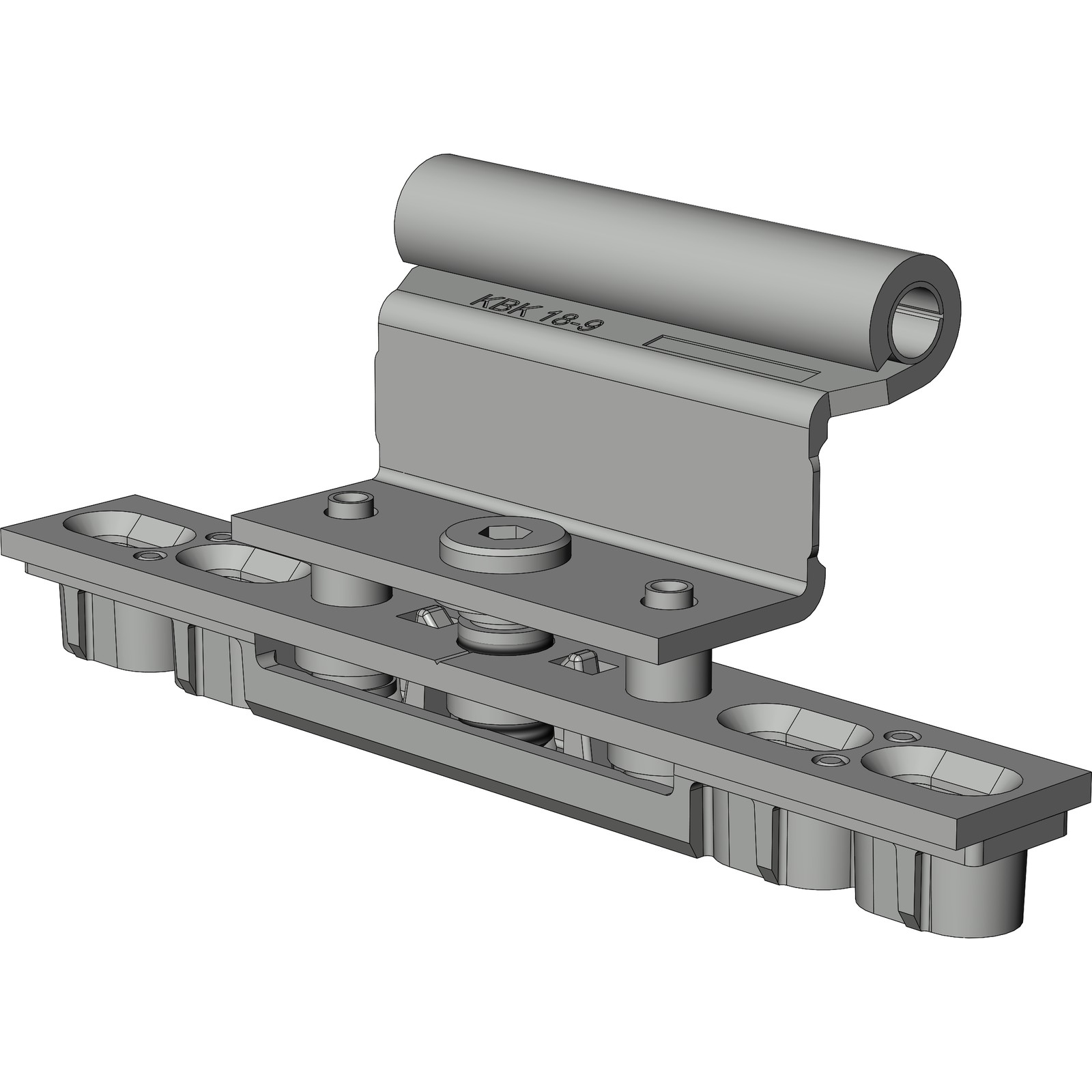

Winkhaus Kippband Kippband KB.K.18-9.WS Weiß Herstellernummer: 5093252 „Kippband KB.K.18-9.WS“ Funktionsweise ermöglicht Kippöffnung des Fensterflügels verbinden vom Fensterflügel mit dem Rahmen an der Unterseite flügelseitige Montage in der Beschlagnut Verbindung mit Scherenlager über Scherenlagerstift Fließtext Das Kippband gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Es ist für verschiedene Fensterwerkstoffe wie Aluminium, Holz, Kunststoff und Stahl geeignet. Das Band ist weiß pulverbeschichtet (ähnl. RAL 9016) und verzinkt ausgeführt. Lieferumfang Kippband KB.K.18-9.WS

Winkhaus Kippband KB.HT.18-9-12 in Titanfarbig Herstellernummer: 5093260 „Kippband KB.HT.18-9-12.F9“ Funktionsweise ermöglicht Kippöffnung des Fensterflügels Verbindung zwischen Fensterflügel und -rahmen an Unterseite Befestigung über Scherenlagerstift Montage in der flügelseitigen Beschlagnut Fließtext Das Kippband gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt über einen Scherenlagerstift, der die Verbindung zwischen Rahmen und Flügel herstellt. Die Bandseite ist titanfarbig gepulvert, was optisch ansprechend ist und eine erhöhte Korrosionsbeständigkeit bietet. Lieferumfang Kippband KB.HT.18-9-12

Winkhaus Kippband KB.HT.18-13-12.KT in Silber Herstellernummer: 5093262 „Kippband“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Kippöffnung des Fensterflügels Flügelseitig in der Beschlagnut montiert Rahmenseitige Verbindung durch Scherenlagerstift Das Kippband KB.HT.18-13-12.KT gehört zur activPilot Concept Serie und ist für Holzfenster mit aufliegender Bandseite geeignet. Es erlaubt die Kippöffnung und wird flügelseitig montiert. Die Verbindung zum rahmenseitigen Scherenlager erfolgt mittels Scherenlagerstift. Die Oberfläche ist silberfarben und verzinkt. Lieferumfang Kippband

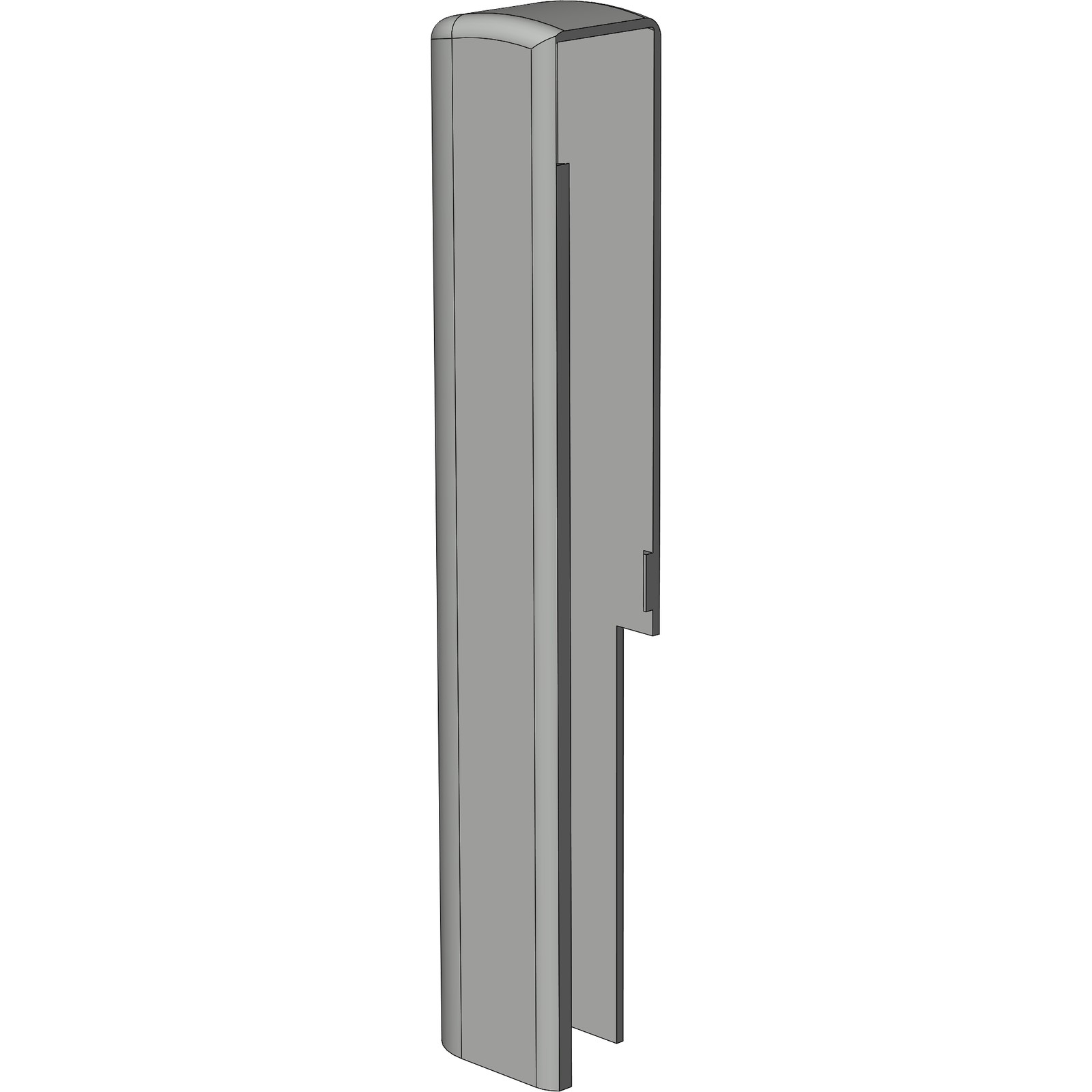

Winkhaus Flügellagerkappe FL.HT.LS in Schwarz Herstellernummer: 5110245 „KAPPE K.FL.HT.LS.SW25“ Funktionsweise wird zur Abdeckung auf das Flügellager geklipst verleiht dem Flügellager die gewünschte Farbe für aufliegende Bandseiten konzipiert Fließtext Die Flügellagerkappe gehört zur activPilot Concept Serie und ist speziell für aufliegende Bandseiten konzipiert. Sie wird auf das Flügellager geclipst, um diesem eine schwarze, glänzende Oberfläche zu verleihen. Die Kappe dient der optischen Anpassung von Fensterbeschlägen. Lieferumfang Flügellagerkappe FL.HT.LS in Schwarz

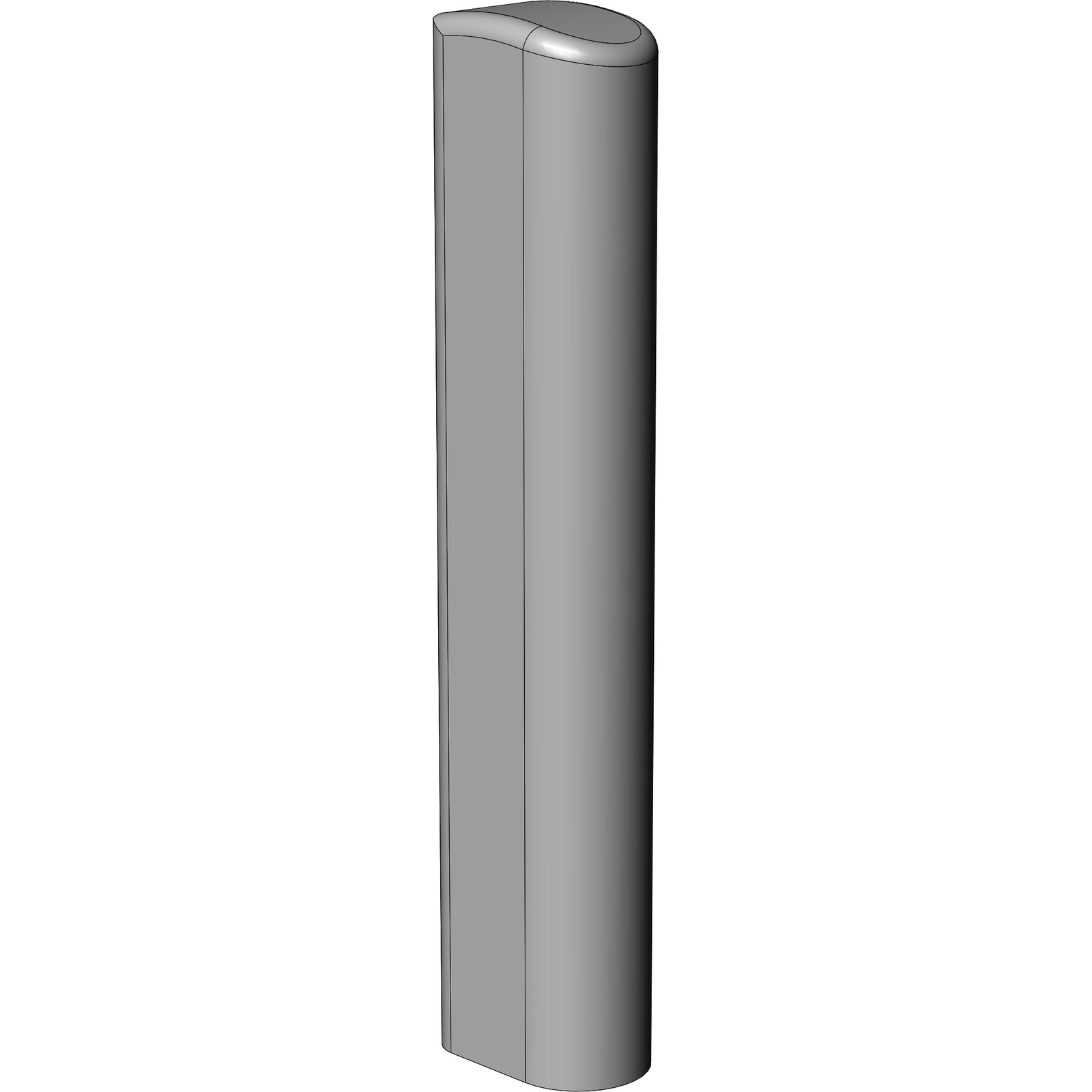

Winkhaus Flügellagerkappe K.FL.HT.RS in Schwarz Herstellernummer: 5110244 „KAPPE K.FL.HT.RS.SW25“ Funktionsweise: wird auf das Flügellager geklipst dient zur Abdeckung des Flügellagers verleiht dem Flügellager die gewünschte Farbe Die Flügellagerkappe K.FL.HT.RS.SW25 gehört zur activPilot Concept Serie und findet bei aufliegenden Bandseiten Verwendung. Sie wird zur Abdeckung auf das Flügellager geklipst und verleiht diesem die Farbe Schwarz mit einem glänzenden Finish. Lieferumfang: Flügellagerkappe K.FL.HT.RS in Schwarz

Winkhaus Scherenlagerkappe K.SL.HT.SW25 Schwarz Herstellernummer: 5110243 „Scherenlagerkappe K.SL.HT.SW25“ Funktionsweise: dient als Abdeckung für das Scherenlager wird auf das Scherenlager geklipst verleiht dem Scherenlager die gewünschte Farbe Die Scherenlagerkappe K.SL.HT.SW25 gehört zur activPilot Concept Serie und ist Teil der Dreh-Kipp-Beschläge mit aufliegender Bandseite. Diese Kappe wird auf das Scherenlager geklipst und verleiht ihm eine glänzende schwarze Oberflächenoptik. Lieferumfang: – Scherenlagerkappe K.SL.HT.SW25

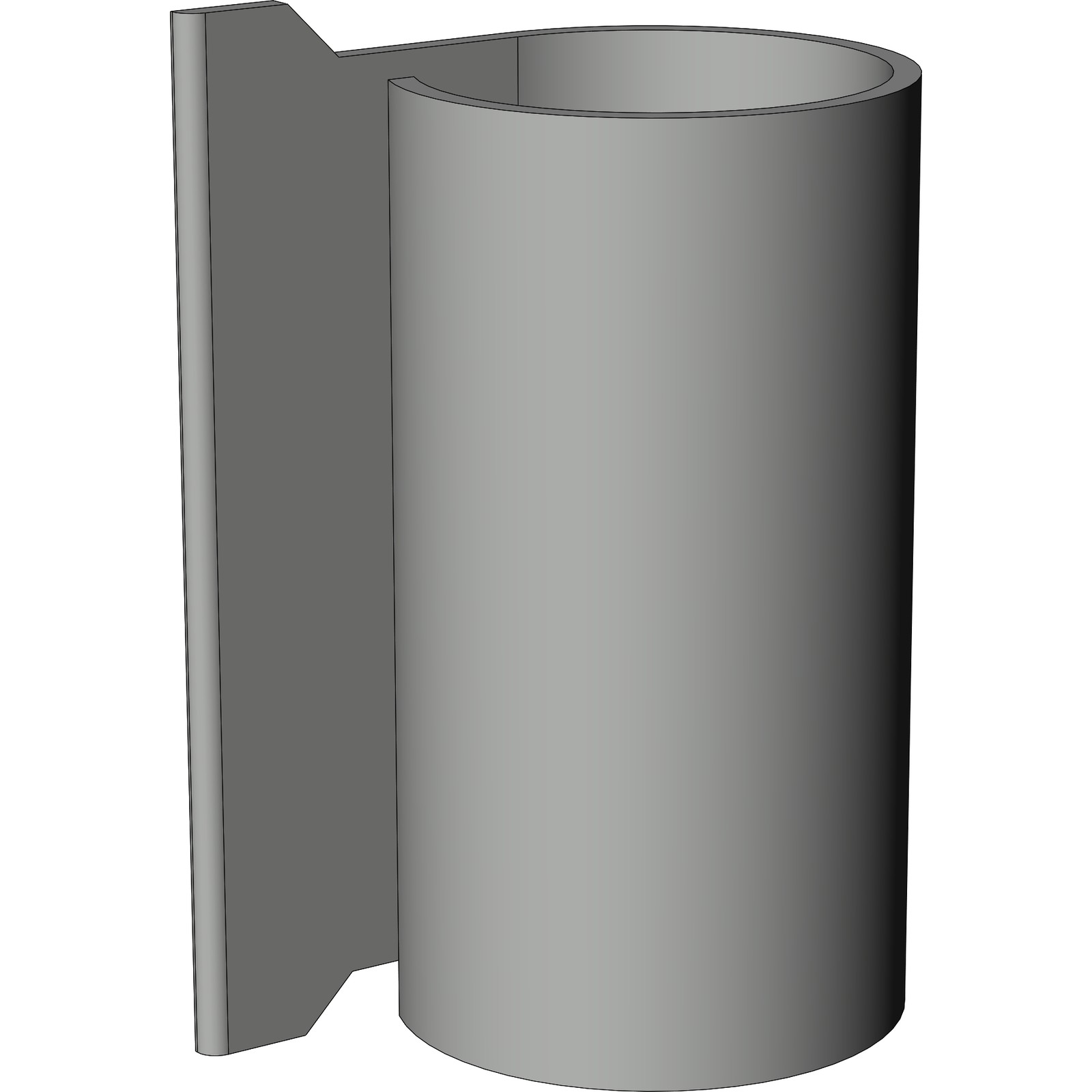

Winkhaus Scherenbandkappe schwarz glänzend Herstellernummer: 5110242 „KAPPE K.SB.HT.SW25“ Funktionsweise Abdeckung des Scherenbands Verleiht dem Scherenband die gewünschte Farbe Wird auf das Scherenband geklipst Fließtext Die Scherenbandkappe gehört zur activPilot Concept Serie. Sie wird verwendet, um das Scherenband abzudecken und ihm eine schwarze, glänzende Oberfläche zu verleihen. Die Kappe ist für aufliegende Bandseiten in Dreh-Kipp-Beschlägen konzipiert. Lieferumfang Scherenbandkappe

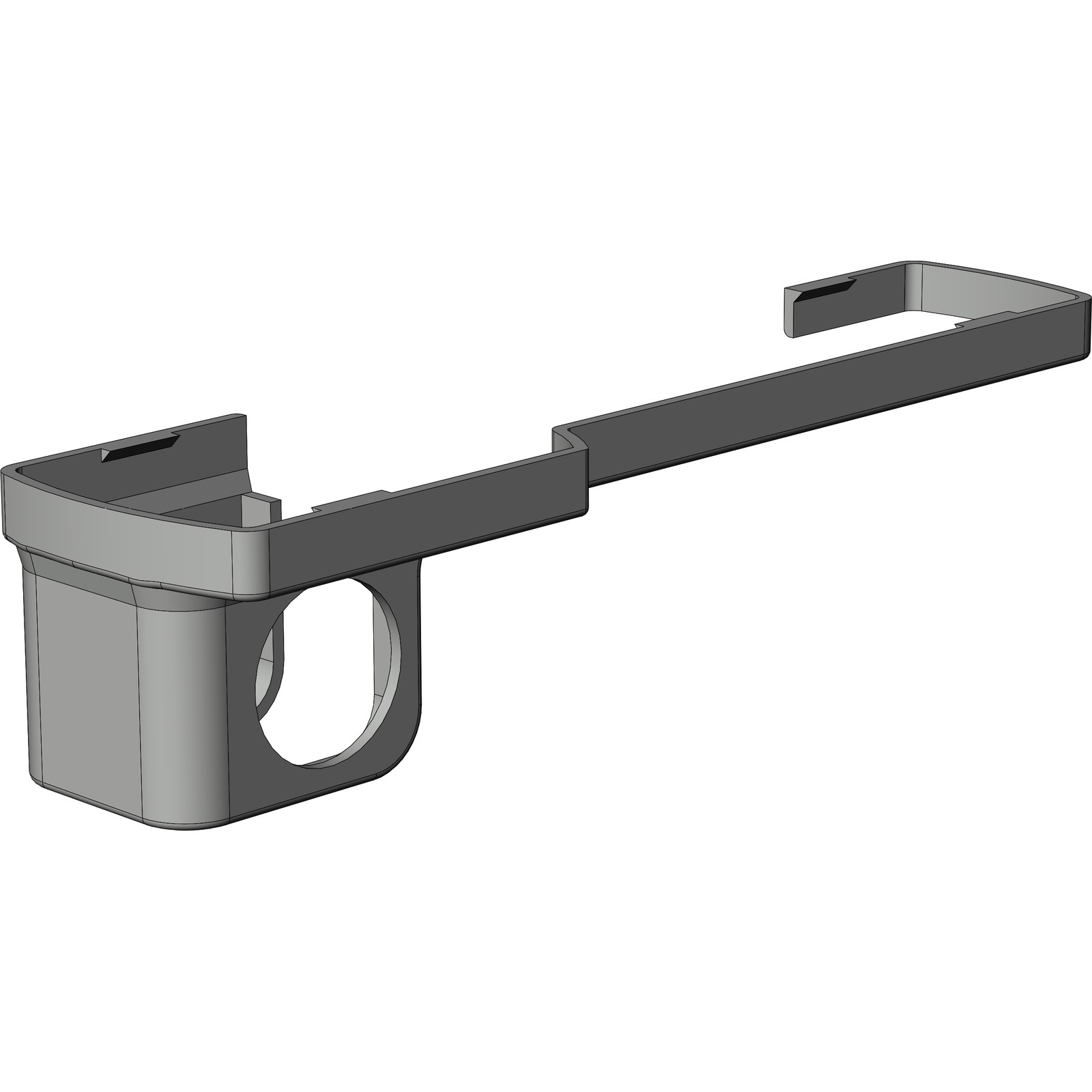

Winkhaus Ecklagerkappe K.EL.HT.LS.SW25 in Schwarz Herstellernummer: 5110241 „ECKLAGERKAPPE K.EL.HT.LS.SW25“ Funktionsweise dient der Abdeckung des Ecklagers wird auf das Ecklager geklipst verleiht dem Ecklager die gewünschte Farbe Fließtext Die Ecklagerkappe K.EL.HT.LS.SW25 gehört zur activPilot Concept Serie, die für die aufliegenden Bandseiten der Dreh-Kipp-Beschläge konzipiert ist. Die Kappe wird zur Abdeckung direkt auf das Ecklager geklipst und sorgt für eine optisch ansprechende Ausführung in schwarz glänzend. Lieferumfang Ecklagerkappe K.EL.HT.LS.SW25

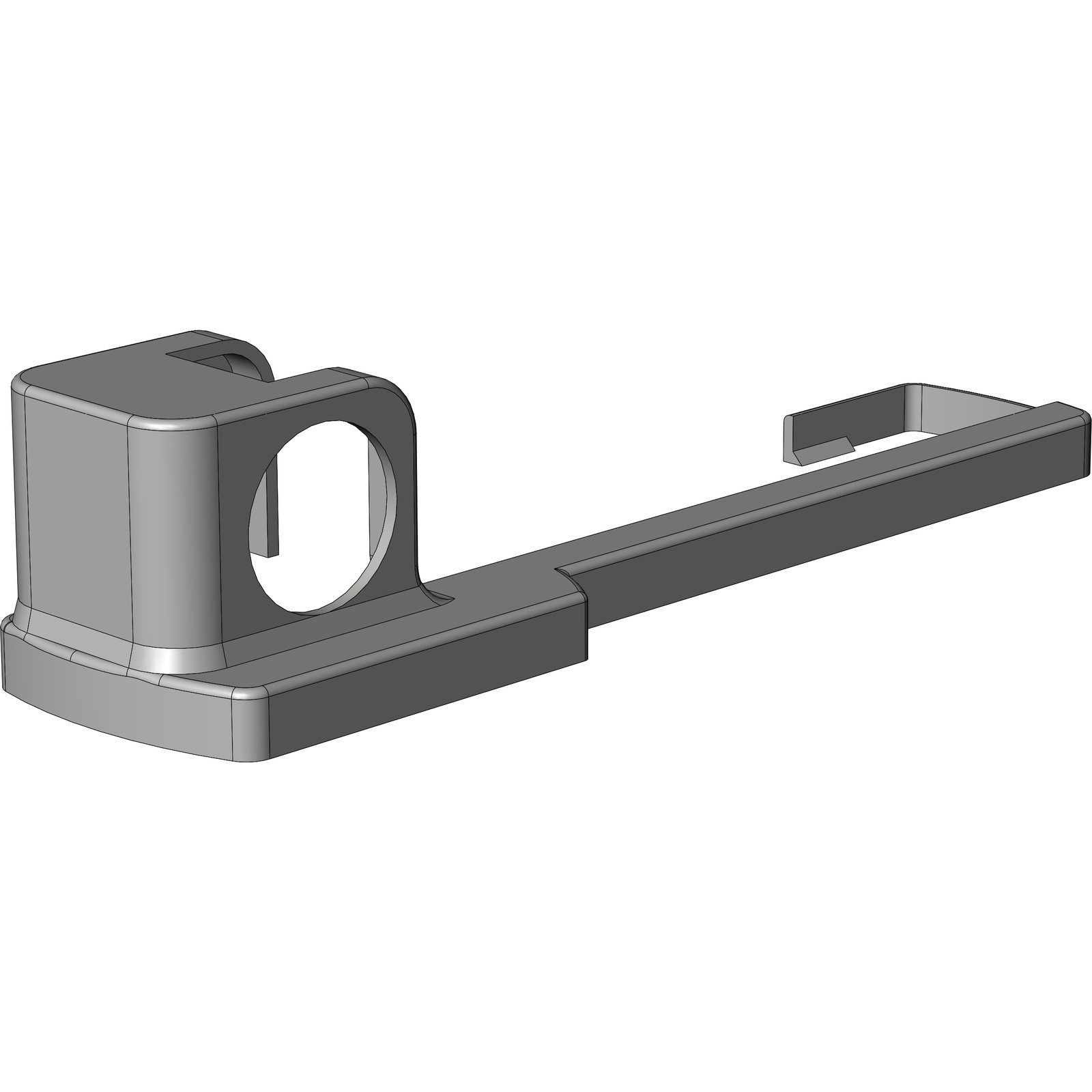

Winkhaus Ecklagerkappe K.EL.HT.RS.SW25 in Schwarz Herstellernummer: 5110240 „KAPPE K.EL.HT.RS.SW25“ Funktionsweise: Clipbare Abdeckung für Ecklager Verleiht dem Ecklager die gewünschte Farbe Die Ecklagerkappe K.EL.HT.RS.SW25 gehört zur activPilot Concept Serie und ist Teil der Dreh-Kipp-Beschläge für aufliegende Bandseiten. Sie wird zur optischen Anpassung des Ecklagers verwendet und ist in Schwarz, glänzend, ausgeführt. Die genaue Spezifikation und Verwendung ist gemäß den Hinweisen aus den Beschlagsübersichten und Montageanleitungen zu beachten. Lieferumfang: Ecklagerkappe K.EL.HT.RS.SW25

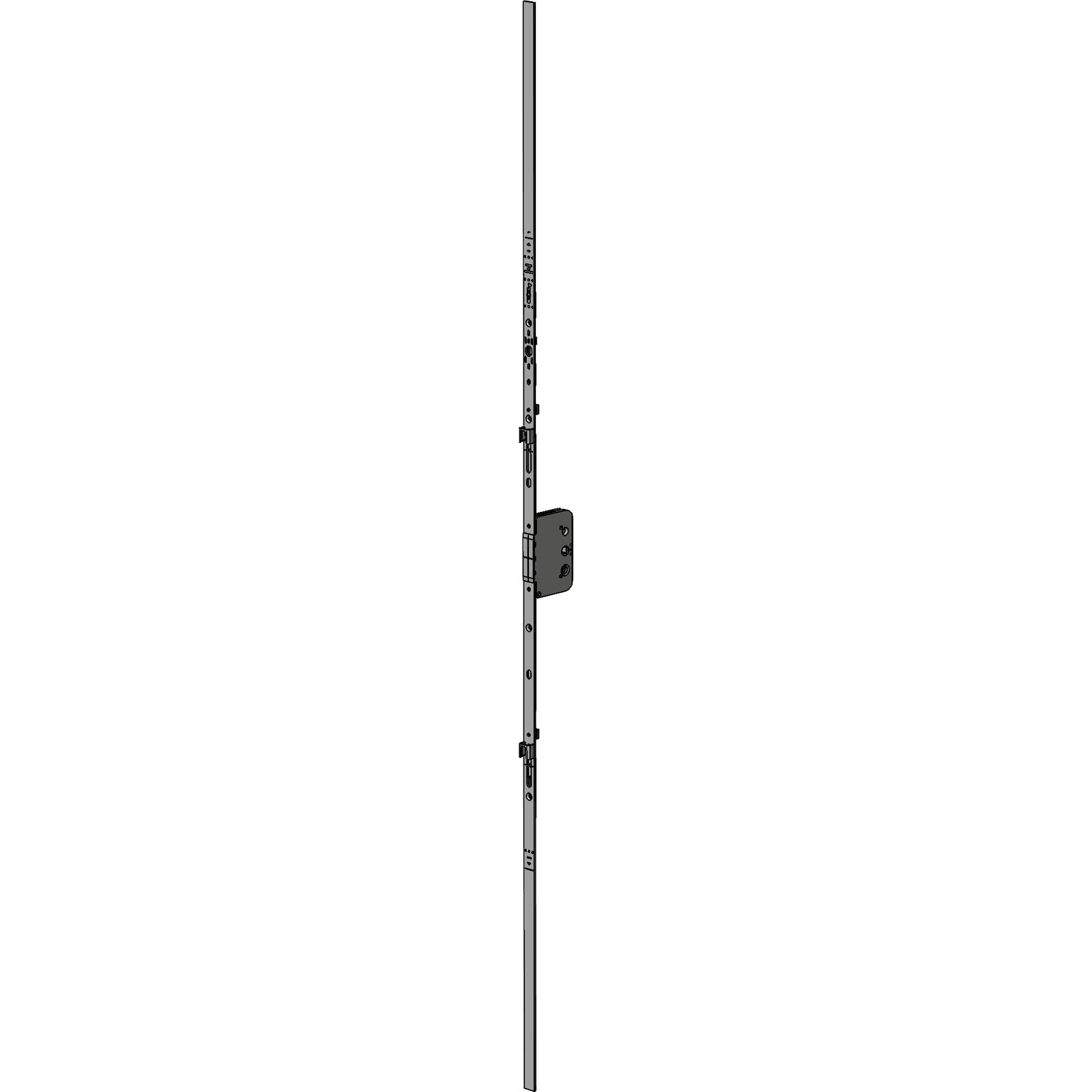

Winkhaus Getriebe GAM.1400-2.SBS.D50 in Silber Herstellernummer: 5093195 „Einlassgetriebe“ Funktionsweise: Überträgt die Bewegung des Fenstergriffes auf die Fensterbeschlagskomponenten Ermöglicht Dreh- und Kippöffnungsarten Montage in der Beschlagnut mit erforderlicher Ausfräsung Koppelbar mit anderen Komponenten Das Getriebe GAM.1400-2.SBS.D50 gehört zur activPilot Concept Serie und ist ein Einlassgetriebe für Dreh-Kipp-Beschläge mit aufliegender Bandseite. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer 16 mm Beschlagnut und einer Flügelfalzhöhe von 900 bis 1400 mm geeignet. Die einteilige Ausführung verfügt über zwei Verschlusspunkte, die durch ein Schließblech gesichert sind. Die Oberfläche ist verzinkt und silberfarben ausgeführt. Lieferumfang: Einlassgetriebe

Winkhaus Schere SH1 T 18-13-12 RS LK in Weiß Herstellernummer: 5090860 „SCHERE SH1.T.18-13-12.RS.LK.WS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.RS.LK.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Sie ist in Silber ausgeführt, und die Bandseite ist weiß (ähnl. RAL 9016) pulverbeschichtet. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Lieferumfang Schere SH1.T.18-13-12.RS.LK.WS

Winkhaus Schere SH2.T.18-13-12.LS.LK.WS mit grauer Topcoat-Beschichtung Herstellernummer: 5090867 „SCHERE SH2.T.18-13-12.LS.LK.WS“ Funktionsweise Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters Ermöglicht Dreh- und Kippöffnung des Fensterflügels Kopplung flügelseitig mit der Oberschiene Montage mit rahmenseitigem Scherenlager durch Scherenlagerstift Fließtext Die Schere SH2.T.18-13-12.LS.LK.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Die Bandseitenausführung ist aufliegend mit einfachem Topf. Die Pulverbeschichtung der Bandseite bietet hohe Korrosionsbeständigkeit. Lieferumfang Schere SH2.T.18-13-12.LS.LK.WS

Winkhaus Schere SH1.T.18-13-12.LS.LK.WS Weiß Herstellernummer: 5090865 „Schere SH1.T.18-13-12.LS.LK.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.LS.LK.WS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil verzinkt ausgeführt. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SH1.T.18-13-12.LS.LK.WS
