activPilot-Concept

Winkhaus Schere SKK1.20-13.LS Silber Herstellernummer: 4939004 „SCHERE SKK1.20-13.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster mit aufliegender Bandseite Fließtext Die Schere SKK1.20-13.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Fensterkonstruktionen eingesetzt. Geeignet für Aluminium, Holz, Kunststoff und Stahlfensterrahmen. Die Verbindung erfolgt flügelseitig mit einer Oberschiene und rahmenseitig durch einen Scherenlagerstift. Die Bandseite ist in Silber und verzinkt ausgeführt. Lieferumfang Winkhaus Schere SKK1.20-13.LS

Winkhaus Schere SKK1.20-13.RS Silber Herstellernummer: 4939003 „SCHERE SKK1.20-13.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster Die Schere SKK1.20-13.RS gehört zur activPilot Concept Serie und dient zur Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters. Sie ermöglicht eine Dreh- und Kippöffnung des Fensterflügels und ist für die aufliegende Bandseite konzipiert. Die Bandseite ist silberfarben und die Oberfläche ist verzinkt. Die Schere ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Lieferumfang: Schere SKK1.20-13.RS

Winkhaus Schere SKK1.20-9.LS.WS in Weiß Herstellernummer: 4938998 „Schere SKK1.20-9.LS.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für aufliegende Bandseiten geeignet Die Schere SKK1.20-9.LS.WS gehört zur activPilot Concept Serie und wird zur Verbindung von Fensterflügel und -rahmen an der Oberseite des Fensters genutzt. Die Schere erlaubt sowohl Dreh- als auch Kippbewegungen und wird in der aufliegenden Variante mittels eines Scherenlagerstifts montiert. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016) und das Bauteil verzinkt ausgeführt. Lieferumfang: Schere SKK1.20-9.LS.WS

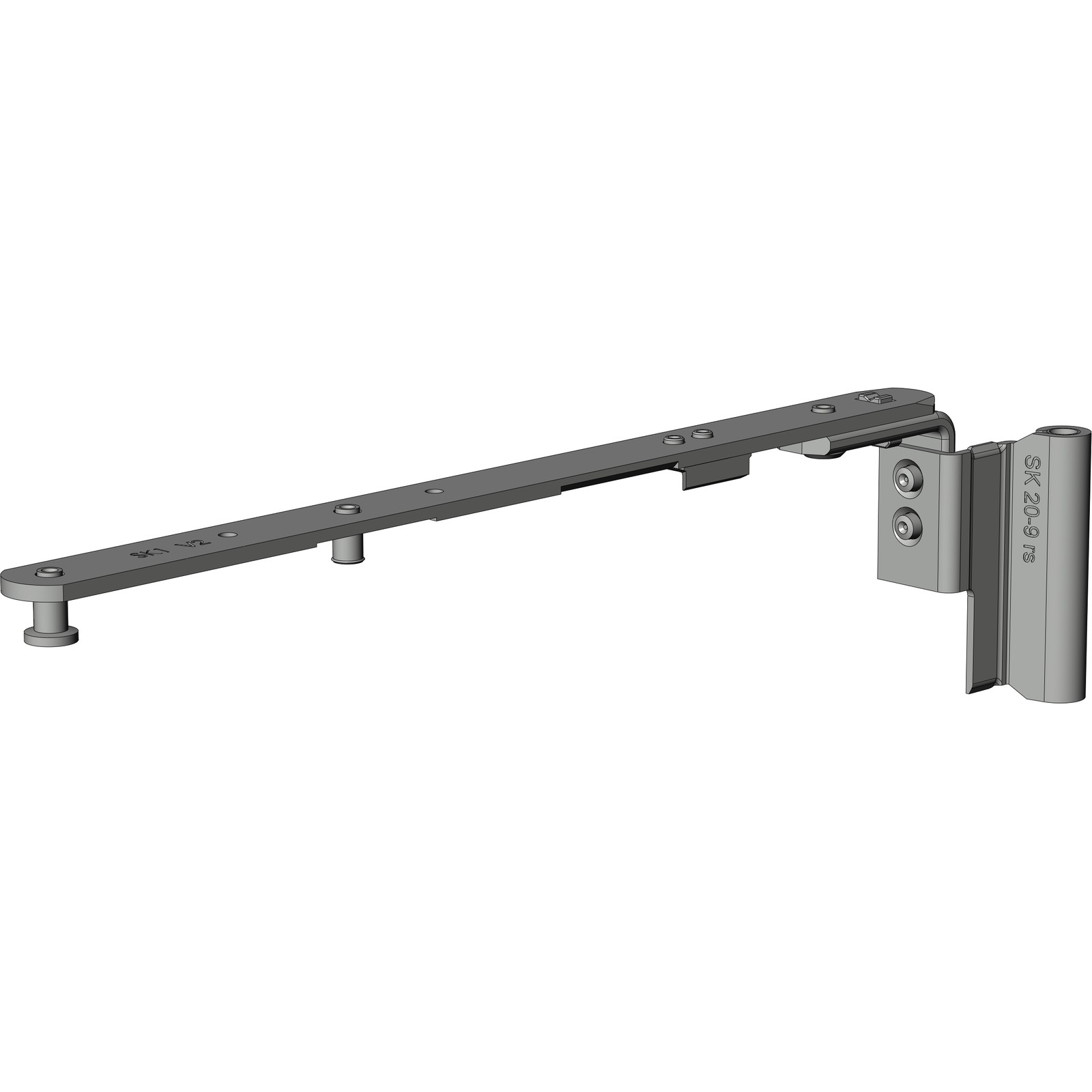

Winkhaus Schere SKK1.20-9.RS.WS in Weiß Herstellernummer: 4938997 „SCHERE SKK1.20-9.RS.WS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift montiert auf aufliegender Bandseite Die Schere SKK1.20-9.RS.WS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Sie wird flügelseitig mit einer Oberschiene gekoppelt und rahmenseitig durch einen Scherenlagerstift montiert, um die Dreh- und Kippöffnung eines Fensterflügels zu ermöglichen. Die Bandseite ist weiß (ähnl. RAL 9016) und pulverbeschichtet, während die übrige Oberfläche verzinkt ausgeführt ist. Lieferumfang: Schere SKK1.20-9.RS.WS

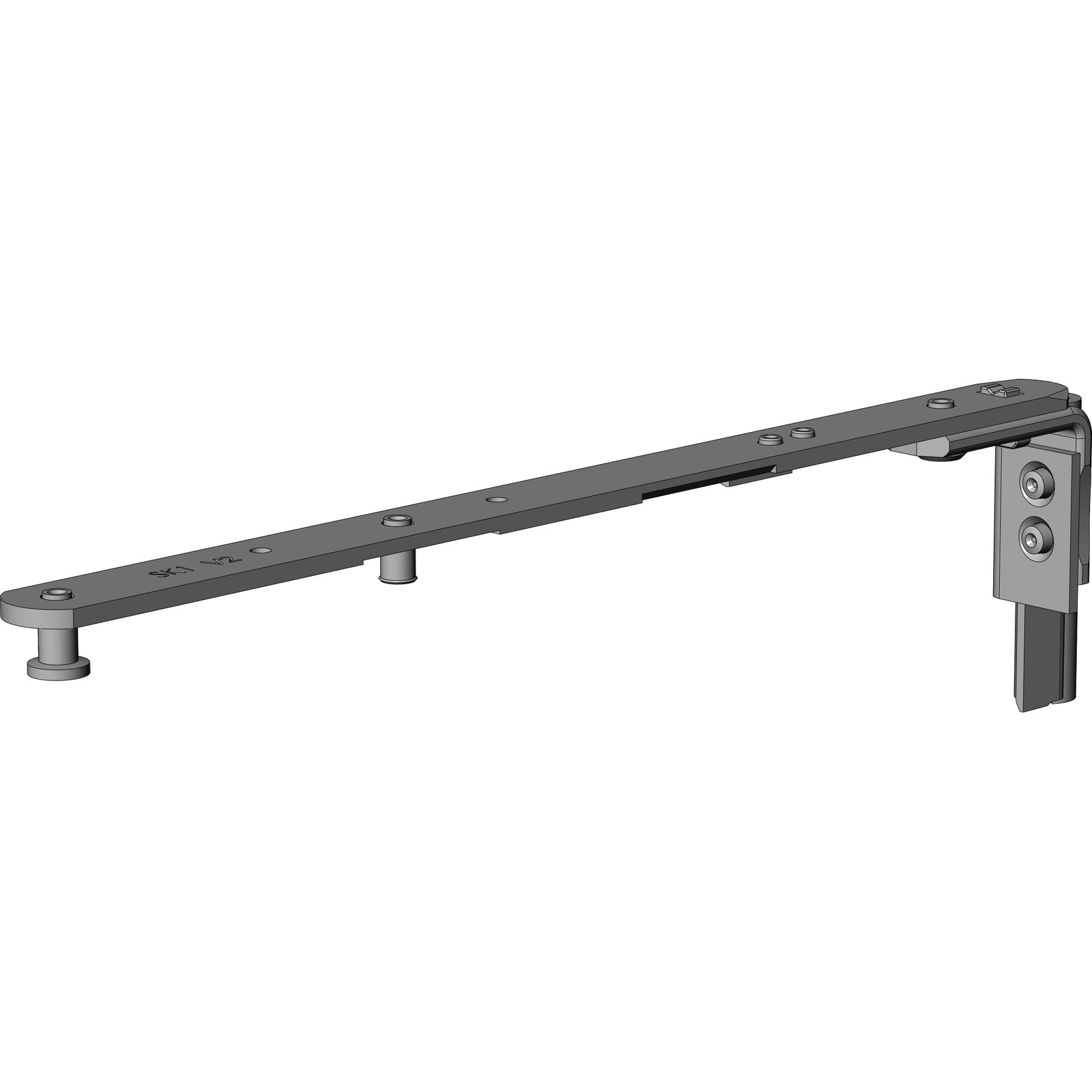

Winkhaus Schere SKK1.20-9.LS in Silber Herstellernummer: 4938996 „SCHERE SKK1.20-9.LS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels Kopplung mit Oberschiene flügelseitig Befestigung über Scherenlagerstift rahmenseitig bei aufliegender Variante geeignet für Aluminium, Holz, Kunststoff und Stahlfenster Die Schere SKK1.20-9.LS gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Sie wird an der Oberseite des Fensters zwischen Fensterflügel und -rahmen verwendet und kann in Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingesetzt werden. Die Bandseite ist silberfarben und die Oberfläche ist verzinkt. Lieferumfang: Schere SKK1.20-9.LS

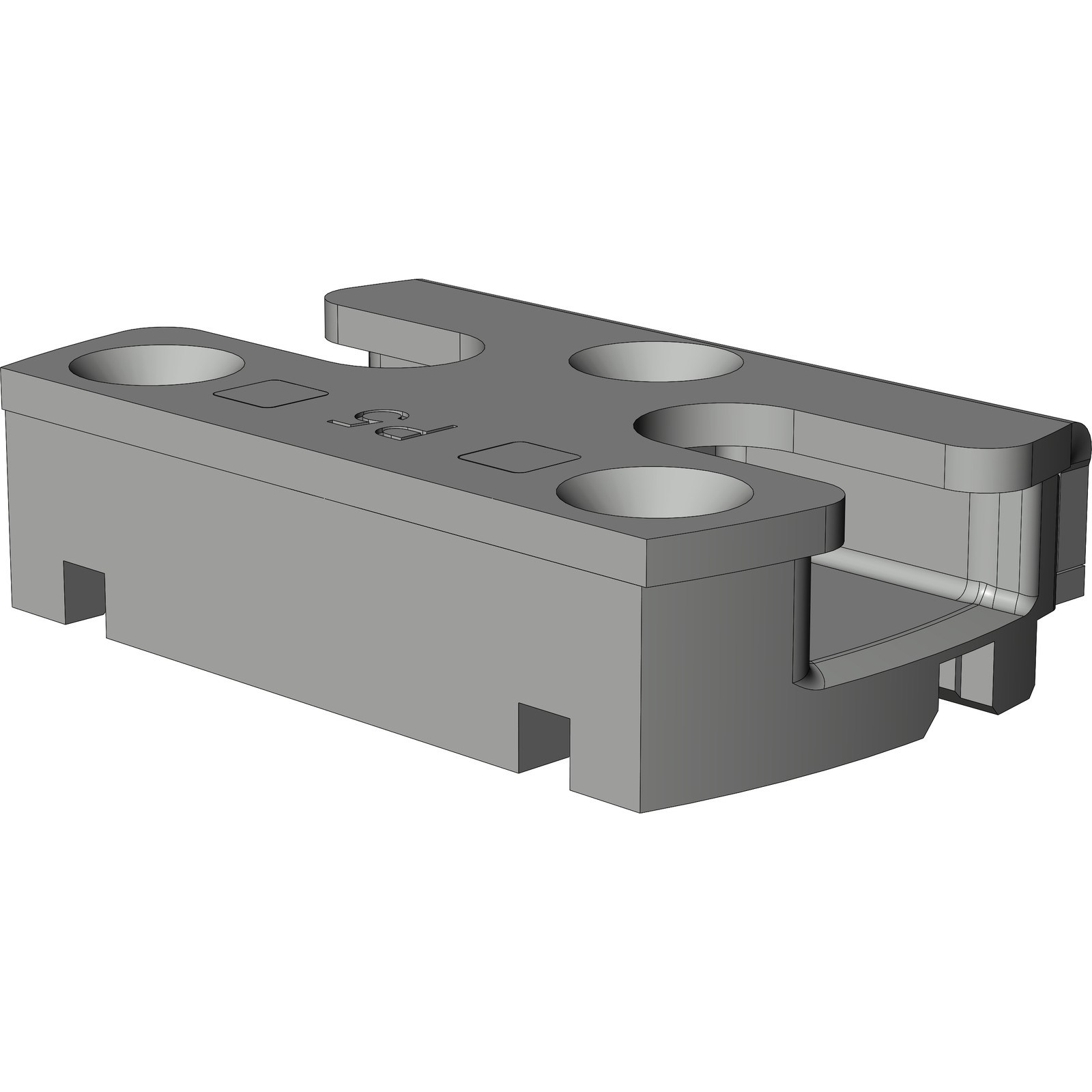

Winkhaus Sicherheitsschließblech SBS.K.152.P5 in Anthrazitgrau Herstellernummer: 4938954 „SICHERH.BL.SBS.K.152.P5“ Funktionsweise für Dreh-Kipp-Fensterkonstruktion integrierte Schließfunktion durch Aufliegen RC-tauglich für erhöhten Einbruchschutz geeignet für rechts und links angeschlagene Fenster Fließtext Das Sicherheitsschließblech SBS.K.152.P5 gehört zur activPilot Concept Serie von Winkhaus und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite konzipiert. Es ist geeignet für Kunststofffenster und bietet erhöhten Einbruchschutz durch RC-Tauglichkeit. Das Schließblech ist in anthrazitgrau (ähnl. RAL 7016) und silber erhältlich und verfügt über eine verzinkte Oberfläche. Unterstützt verschiedene Veka-Profilsysteme, darunter Softline und Topline Modelle, foliert. Lieferumfang Sicherheitsschließblech SBS.K.152.P5

Winkhaus Scherenlager SL KS 3-3 in Titanfarbig Herstellernummer: 4938885 „SCHERENLAG.SL.KS.3-3.F9“ Funktionsweise montiert auf dem Blendrahmen dient zur Aufnahme der Schere, des Drehlagers oder der Kippbänder ermöglicht die Verbindung zwischen Fensterflügel und -rahmen Fließtext Das Scherenlager SL KS 3-3 gehört zur activPilot Concept Serie und wird auf der aufliegenden Bandseite in Aluminium-, Kunststoff- oder Stahlfenstern eingesetzt. Es ist titanfarbig pulverbeschichtet und eignet sich für links oder rechts angeschlagene Fenster. Die Oberfläche bietet eine hohe Korrosionsbeständigkeit. Lieferumfang Scherenlager SL KS 3-3

Winkhaus Scherenlager SL KS 3-3 in Cremeweiß Herstellernummer: 4938883 \"SCHERENLAG.SL.KS.3-3.CW\"\nFunktionsweise\n\nErmöglicht Verbindung zwischen Fensterflügel und Rahmen\nAufnahme für Schere, Drehlager oder Kippbänder\nMontage auf dem Blendrahmen\n\nFließtext\nDas Scherenlager SL KS 3-3 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten vorgesehen. Es wird auf dem Blendrahmen montiert und nimmt Scheren, Drehlager oder Kippbänder auf, um die Verbindung mit dem Fensterflügel herzustellen. Die Bandseite ist cremeweiß pulverbeschichtet (ähnl. RAL 9001), was eine sehr hohe Korrosionsbeständigkeit bietet.\nLieferumfang\nScherenlager SL KS 3-3\n

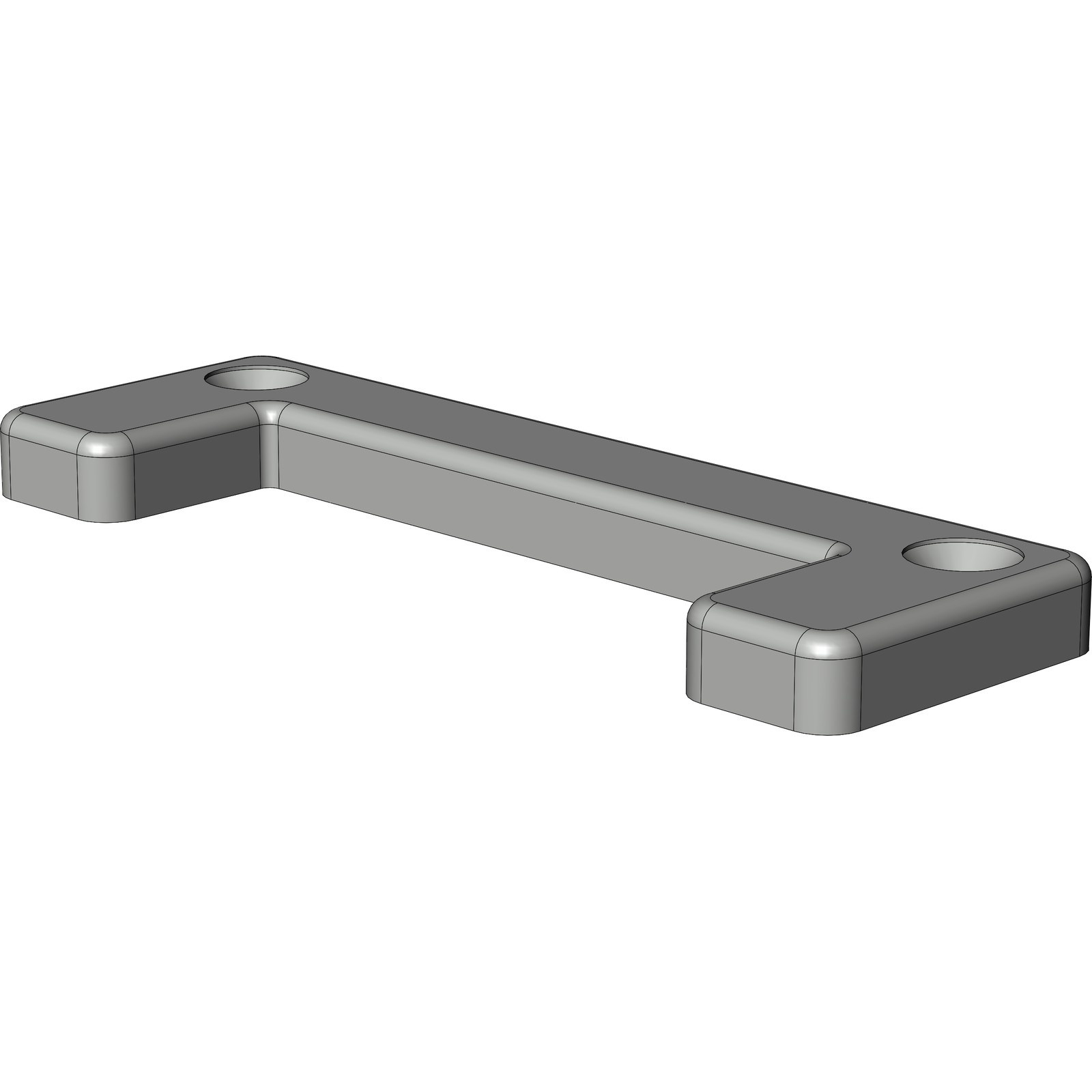

Winkhaus Stulpniederhalter SNH in Anthrazitgrau Herstellernummer: 4938874 „STULPNIEDERHALTER SNH.ÄHNL.RAL7016“ Funktionsweise zur Sicherung des Fensterflügels in Stulplage für Dreh-Kipp-Beschläge geeignet einsetzbar bei aufliegender Bandseite kompatibel mit verschiedenen Fensterwerkstoffen Der Stulpniederhalter gehört zur activPilot Concept Serie von Winkhaus und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite eingesetzt. Das Bauteil besteht aus Kunststoff und ist in anthrazitgrau (ähnl. RAL 7016) gefärbt. Der Stulpniederhalter ist nicht automatenfähig montierbar und in einer Mehrwegverpackung erhältlich. Lieferumfang Stulpniederhalter SNH

Winkhaus Scherenlager SL.KS.3-3 in Braun Herstellernummer: 4938869 „Scherenlager SL.KS.3-3“ Funktionsweise verbindet Fensterflügel mit dem Rahmen Aufnahme der Schere, des Drehlagers oder der Kippbänder montiert auf dem Blendrahmen für Dreh-Kipp-Beschläge Fließtext Das Scherenlager SL.KS.3-3 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten von Aluminium-, Kunststoff- und Stahlfenstern eingebaut. Es montiert auf dem Blendrahmen und dient zur Aufnahme der Schere, des Drehlagers oder der Kippbänder. Die Bandseite ist braun gepulvert (ähnl. RAL 8019), was eine erhöhte Korrosionsbeständigkeit verleiht. Das Scherenlager unterstützt Flügelgewichte bis zu 100 kg und kann links oder rechts angeschlagen werden. Lieferumfang Scherenlager SL.KS.3-3

Winkhaus Mittenverriegelung 500-1 in Silber Herstellernummer: 4938608 „MITTENVER.M.500-1.EA“ Funktionsweise: Verriegelung über Achtkantbolzen Klemmung vorhanden Ein Verschlusspunkt RC-taugliche Sicherheitsklasse Die Mittenverriegelung 500-1 gehört zur activPilot Concept Serie und eignet sich für Dreh-Kipp-Beschläge mit aufliegender Bandseite. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Montage möglich auf beiden Anschlagseiten, DIN links und DIN rechts. Die Oberfläche ist silberfarben (verzinkt). Lieferumfang: Mittenverriegelung 500-1

Winkhaus Kippschließblech K 152 in Grau Herstellernummer: 4938549 „KIPPBL.SBK.K.152.V.GR“ Funktionsweise dient zur Sicherung von Fenstern in Dreh-Kipp-Position Montage erfolgt mit zwei Schrauben einstellbarer Anpressdruck geeignet für DIN links und DIN rechts Fenster Fließtext Das Kippschließblech K 152 gehört zur activPilot Concept Serie von Winkhaus und ist für aufliegende Bandseiten in Kunststofffenstern geeignet. Es bietet einen standardmäßigen Anpressdruck und ist aus einer Kunststoff-Stahl-Kombination gefertigt. Die Oberfläche ist in lichtgrau (ähnlich RAL 7035) gehalten und passt zu zahlreichen Veka-Profilsystemen. Verwendbar bei Veka - Softline 70 AD, foliert, Veka - Softline 70 MD, foliert, Veka - Topline AD, foliert, Veka - Topline MD, foliert, Veka - Topline Plus, foliert, Veka - Softline 82 AD, foliert, Veka - Softline 82 MD, foliert, Veka - Artline, foliert, Veka - Swingline, foliert, Veka - Alphaline, foliert, Veka - Alphaline 90, foliert, Veka - AluConnect. Lieferumfang Kippschließblech K 152

Winkhaus Kippschließblech KSB K 152 mit grauer Topcoat-Beschichtung Herstellernummer: 4938548 „KIPPBL.SBK.K.152.GR“ Funktionsweise Ermöglicht Dreh-Kippöffnung von Kunststofffenstern Montage mit vier Fensterbauschrauben Anpressdruck variabel im Standardbereich Schließblechtiefe von 29 mm Fließtext Das Kippschließblech KSB K 152 ist Teil der Winkhaus activPilot Concept Serie und eignet sich für Kunststofffenster mit aufliegender Bandseite. Das Bauteil ist sowohl für DIN links als auch DIN rechts einsetzbar. Es ist mit grauer Topcoat-Beschichtung versehen, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Kompatible Profilsysteme umfassen Veka – Softline 70 AD, foliert und weitere. Lieferumfang Kippschließblech KSB K 152

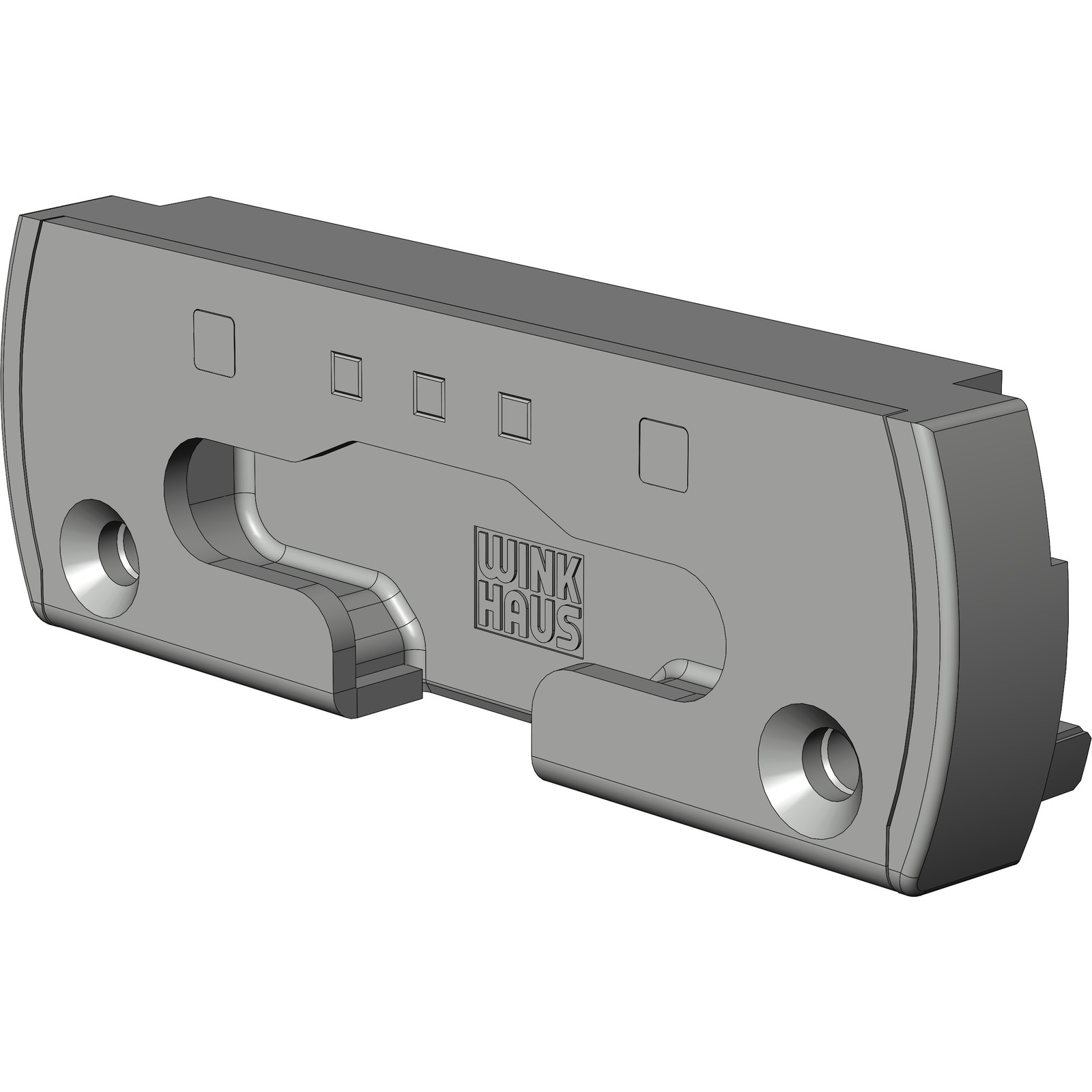

Winkhaus Kippschließblech KSBK.K.152.V anthrazitgrau/silber Herstellernummer: 4938547 „KIPPBL.SBK.K.152.V“ Funktionsweise Ermöglicht die Dreh- und Kippöffnung Standardanpressdruck Befestigung mittels Fensterbauschrauben Geeignet für links und rechts angeschlagene Fenster Fließtext Das Kippschließblech KSBK.K.152.V gehört zur activPilot Concept Serie und eignet sich für aufliegende Bandseiten an Kunststofffenstern. Es wird mittels Fensterbauschrauben befestigt und unterstützt sowohl links als auch rechts angeschlagene Fenster. Das Bauteil besteht aus einer Kombination von Kunststoff und Stahl und ist in anthrazitgrau und silber verfügbar. Es ist geeignet für eine Vielzahl von Veka Profilsystemen, einschließlich Softline und Topline Varianten. Lieferumfang Kippschließblech KSBK.K.152.V

Winkhaus Getriebe GAM.2300-3.TFE Silber Herstellernummer: 4938165 „Einlassgetriebe GAM.2300-3.TFE“ Funktionsweise: Montage erfolgt in der Beschlagnut Schaltung über den Fenstergriff Überträgt Griffbewegung auf Fensterbeschlagskomponenten Ermöglicht Dreh- und Kippöffnung Das Getriebe GAM.2300-3.TFE gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es wird in der 16 mm großen Beschlagnut von Aluminium-, Holz-, Kunststoff- und Stahlfenstern installiert und erfordert eine Ausfräsung im Fensterflügel zur Montage. Die silberfarbige verzinkte Oberfläche unterstützt eine gleichläufige Hubrichtung. Das Einlassgetriebe ist einteilig und koppelbar. Lieferumfang: Einlassgetriebe GAM.2300-3.TFE

Winkhaus Getriebe GAM.2300-3.DFE Silber Herstellernummer: 4938164 „GETRIEBE GAM.2300-3.DFE“ Funktionsweise steuert die Dreh- und Kippfunktion des Fensters überträgt die Bewegung des Fenstergriffs auf Beschlagkomponenten enthält 3 Verschlusspunkte mit Achtkantbolzen mittiger Griffsitz sorgt für gleichmäßige Hubrichtung Fließtext Das Getriebe GAM.2300-3.DFE gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Beschläge mit aufliegender Bandseite konzipiert. Es wird in der Beschlagnut montiert und erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Das Bauteil eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl mit einer Flügelfalzhöhe von 1800 bis 2300 mm. Lieferumfang Einlassgetriebe GAM.2300-3.DFE

Winkhaus Getriebe GAK.2225-4.DFE Silber Herstellernummer: 4938127 „GETRIEBE GAK.2225-4.DFE“ Funktionsweise wird in der Beschlagnut montiert schaltet über den Fenstergriff überträgt Griffbewegung auf Fensterbeschlag ermöglicht verschiedene Fensterstellungen Fließtext Das Getriebe GAK.2225-4.DFE ist Teil der activPilot Concept Serie und wird in der Beschlagnut montiert. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Der Einbau erfordert eine Ausfräsung für den Getriebekasten. Das Getriebe hat eine Silberoberfläche und ist verzinkt. Lieferumfang Einlassgetriebe GAK.2225-4.DFE

Winkhaus Getriebe GAK.2225-2.DFE in Silber Herstellernummer: 4938126 „Einlassgetriebe GAK.2225-2.DFE“ Funktionsweise: Dreh-Kipp-Mechanismus für Fenster Überträgt Griffbewegung auf Fensterbeschlagkomponenten In der Beschlagnut montiert, Ausfräsung im Flügel erforderlich Griffsitz ist konstant Das Getriebe GAK.2225-2.DFE gehört zur activPilot Concept Serie für Dreh-Kipp-Beschläge mit aufliegender Bandseite. Es eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl. Der Einbau erfolgt in der Beschlagnut des Fensterflügels, wobei eine Ausfräsung für den Getriebekasten notwendig ist. Die Oberflächenbeschichtung ist verzinkt und in silberner Farbe ausgeführt. Lieferumfang: Einlassgetriebe GAK.2225-2.DFE

Winkhaus Getriebe GAM.1050-1.FSA13 Silber Herstellernummer: 4937906 „Getriebe GAM.1050-1.FSA13“ Funktionsweise wird in der Beschlagnut montiert schaltet sich über den Fenstergriff überträgt Griffbewegung auf weitere Beschlagkomponenten Dreh-Kipp-Öffnungsmechanismus Fließtext Das Getriebe GAM.1050-1.FSA13 gehört zur activPilot Concept Serie von Winkhaus und ist für aufliegende Bandseiten konzipiert. Es wird in der Beschlagnut der Fenster aus Aluminium, Holz, Kunststoff oder Stahl montiert, wobei eine Ausfräsung im Fensterflügel für den Getriebekasten erforderlich ist. Das Getriebe steuert den Dreh-Kipp-Mechanismus über den Fenstergriff in linken und rechten Anschlagseiten und überträgt die Griffbewegung auf andere Beschlagkomponenten. Die Oberfläche ist verzinkt und in silberner Farbe ausgeführt. Lieferumfang Getriebe GAM.1050-1.FSA13

Winkhaus Getriebe GAK.1325-2.FSA13.BK in Silber Herstellernummer: 4937898 „GETRIEBE GAK.1325-2.FSA13.BK“ Funktionsweise ermöglicht die Dreh-Kipp-Funktion des Fensters Getriebe wird über den Fenstergriff betätigt überträgt die Griffbewegung auf alle Beschlagkomponenten für Einbau in Beschlagnut mit notwendiger Ausfräsung Fließtext Das Getriebe GAK.1325-2.FSA13.BK gehört zur activPilot Concept Serie und wird in aufliegenden Bandseiten verwendet. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Ein Ausfräsung im Fensterflügel ist erforderlich, um den Getriebekasten zu montieren. Dieses verzinkte Bauteil ist in Silber erhältlich und bietet einen konstanten Griffsitz bei einer Griffhöhe von 550 mm. Lieferumfang Einlassgetriebe GAK.1325-2.FSA13.BK

Winkhaus Getriebe GAK.1100-1.FSA13 in Silber Herstellernummer: 4937897 „Einlassgetriebe“ Funktionsweise: ermöglicht Dreh- und Kippfunktion des Fensterflügels Schaltung über Fenstergriff Getriebe überträgt Griffbewegung auf Fensterbeschlagkomponenten Montage in der Beschlagnut, erfordert Ausfräsung im Flügel Das Getriebe GAK.1100-1.FSA13 gehört zur activPilot Concept Serie und wird in Fenstern mit aufliegender Bandseite eingesetzt. Es ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Das Getriebe zeichnet sich durch eine Montage in der Beschlagnut aus, wobei der Getriebekasten eine Flügel-Ausfräsung benötigt. Die Oberfläche ist verzinkt und in Silber gehalten. Lieferumfang: Einlassgetriebe

Winkhaus Getriebe GAK.945-1.FSA13 in Silber Herstellernummer: 4937896 "GETRIEBE GAK.945-1.FSA13" Funktionsweise: In der Beschlagnut montiertes Einlassgetriebe Benötigt Ausfräsung im Fensterflügel für den Getriebekasten Überträgt Griffbewegung auf Fensterbeschlagkomponenten Ermöglicht Dreh-Kipp-Öffnungsmechanismus Das Getriebe GAK.945-1.FSA13 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Es wird in der Beschlagnut montiert und erfordert eine spezielle Ausfräsung im Flügel für den Getriebekasten. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Das Bauteil ist silberfarben und verzinkt. Lieferumfang: Einlassgetriebe GAK.945-1.FSA13
