Aufliegende-Bandseite
Winkhaus Flügellager FL.C-F.20-6-28.BR Herstellernummer: 5113653 „Flügellager“ Funktionsweise Dient zur Führung und Lagerung des Fensterflügels Für Dreh-Kipp-Fenstersysteme Einsatz bei aufliegender Bandseite Kompatibel mit activPilot Concept C Serie Das Flügellager FL.C-F.20-6-28.BR von Winkhaus gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite eingesetzt. Es sorgt für die Führung und Lagerung des Fensterflügels. Die Installation erfolgt gemäß den in den Montageanweisungen und Anwendungsdiagrammen beschriebenen Details. Lieferumfang Flügellager FL.C-F.20-6-28.BR
Winkhaus Flügellager FL.C-F.20-6-28 Herstellernummer: 5113650 „Flügellager FL.C-F.20-6-28“ Funktionsweise verwendet bei Dreh-Kipp-Beschlägen geeignet für aufliegende Bandseiten Einbau in das Rahmenprofil verbindung zur Dreh-Kipp-Mechanik Das Flügellager FL.C-F.20-6-28 gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Dreh-Kipp-Beschlägen konzipiert. Es wird in das Rahmenprofil eingebaut und verbindet sich mit der Dreh-Kipp-Mechanik zur Stabilisierung des Fensterflügels. Lieferumfang Flügellager FL.C-F.20-6-28
Winkhaus Stulpgetriebe GZSTV-F 2200/3 Silber Herstellernummer: 5095292 „STULPFL.GETR.GZSTV-F 2200/3“ Funktionsweise: ermöglicht Drehbewegung des Fensterflügels mit Schwenkhebel ausgestattet für DIN linke und rechte Anschlagseiten geeignet konstanter Griffsitz Das GZSTV-F 2200/3 ist ein Stulpgetriebe aus der activPilot Concept Serie. Es ist für aufliegende Bandseiten bei Aluminium-, Holz-, Kunststoff- und Stahlfenstern geeignet. Mit einer maximalen Flügelfalzhöhe von 2200 mm und einer Verzinkung ist es für zweitöffnende Stulpflügel konzipiert. Lieferumfang: Stulpgetriebe GZSTV-F 2200/3

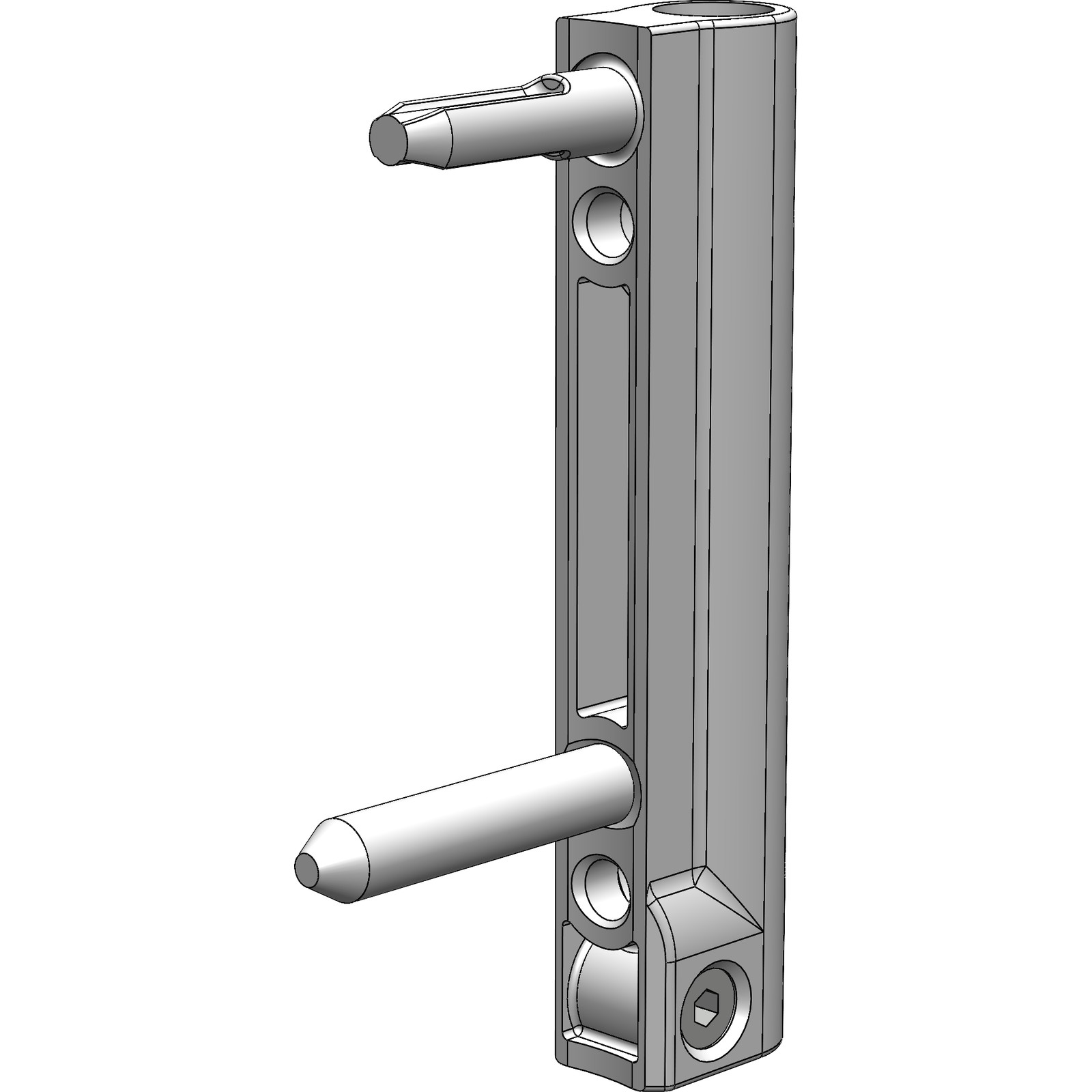

Winkhaus Flügellager FL.C-A.20-6-28 Herstellernummer: 5113642 „Flügellager FL.C-A.20-6-28“ Funktionsweise dient als Überschlagflügellager wird auf der aufliegenden Bandseite montiert unterstützt Dreh- und Kippbewegungen von Fensterflügeln kompatibel mit activPilot Concept C Serie Fließtext Das Flügellager FL.C-A.20-6-28 ist Teil der Winkhaus activPilot Concept C Serie und wird zur Unterstützung von Dreh- und Kippbeschlägen verwendet. Es wird auf der aufliegenden Bandseite des Fensters montiert und ist speziell für die Anwendung in Verbindung mit den passenden Beschlagsübersichten, Montageanweisungen und Anwendungsdiagrammen konzipiert. Lieferumfang Flügellager FL.C-A.20-6-28
Winkhaus Flügellager FL.C.20-6-28 Herstellernummer: 5113627 „FLÜGELLAGER FL.C.20-6-28“ Funktionsweise Unterstützt Dreh- und Kippmechanismen von Fensterflügeln Integration in aufliegende Bandseiten Kompatibel mit dem activPilot Concept C System Fließtext Das Flügellager FL.C.20-6-28 ist Teil der activPilot Concept Serie und dient der Unterstützung von Dreh-Kipp-Beschlägen bei aufliegenden Bandseiten. Die Integration erfolgt für Fenster mit spezifischem Überschlag und Nutmittenlage. Es ist ein essenzielles Bauteil zur Gewährleistung der Funktionalität in dieser Beschlagsserie. Lieferumfang Flügellager FL.C.20-6-28
Winkhaus Flügellager FL.C.20-6-28 in Titanfarbig Herstellernummer: 5113629 „Flügellager FL.C.20-6-28.F9“ Funktionsweise Dient zur Führung des Flügels in Dreh-Kipp-Fenstern Positionierung des Fensters bei Öffnung in Dreh- oder Kippstellung Einsatz an aufliegender Bandseite Einsatz im Serie activPilot Concept C Das Flügellager FL.C.20-6-28 gehört zur activPilot Concept C Serie und ist bestimmt für Dreh-Kipp-Fenster mit aufliegender Bandseite. Es ist titanfarbig ausgeführt, speziell geeignet für die Mechanik der Fensterflügel. Dieses Bauteil unterstützt die Positionierung des Flügels, sowohl in der Dreh- als auch in der Kippstellung. Lieferumfang Flügellager FL.C.20-6-28
Winkhaus Flügellager FL.C.20-6-28 in Weiß Herstellernummer: 5113628 „FLÜGELLAGER FL.C.20-6-28.WS“ Funktionsweise: dient zur Lagerung des Fensterflügels im Dreh- und Kippbetrieb ermöglicht flügelseitige Bewegung kompatibel mit aufliegender Bandseite Das Flügellager FL.C.20-6-28 ist Teil der activPilot Concept Serie und wird für aufliegende Bandseiten eingesetzt. Es unterstützt die Dreh- und Kippfunktionen der Fensterflügel. Die farbliche Ausführung der Bandseite ist weiß gemäß den Spezifikationen. Lieferumfang: Flügellager FL.C.20-6-28
Winkhaus Anschlussschiene AR 7/OR-A Silber Herstellernummer: 5117199 „ANSCHL.SCHIENE AR 7/OR-A“ Funktionsweise Verbindung von Fensterflügel und Rahmen ermöglicht Verarbeitung in Dreh-Kipp-Beschlägen Für aufliegende Bandseiten geeignet Anschlagseite wählbar zwischen DIN links und DIN rechts Fließtext Die Anschlussschiene AR 7/OR-A gehört zur Winkhaus activPilot Concept Serie und ist für den Einsatz in Dreh-Kipp-Beschlägen mit aufliegender Bandseite konzipiert. Sie ist kompatibel mit Aluminium-, Holz-, Kunststoff- und Stahlfenstern. Die Schiene kann an DIN links oder DIN rechts angeschlagenen Fenstern verwendet werden und wird in einer standardmäßigen Beschlagnut von 16 mm verbaut. Lieferumfang Anschlussschiene AR 7/OR-A
Winkhaus Getriebe GAVM.920-3.D22.KT in Silber Herstellernummer: 5108500 „V.GETRIEBE GAVM.920-3.D22.KT“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensters liefert seitliche und obere Kipp-Griffposition überträgt Griffbewegung auf Fensterbeschlag Drehgriff schaltet das Getriebe Fließtext Das einteilige Einlassgetriebe GAVM.920-3.D22.KT gehört zur activPilot Concept Serie und wird in aufliegenden Bandseiten verwendet. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet. Die Montage erfolgt in der Beschlagnut des Fensters, wobei eine Ausfräsung im Flügel notwendig ist. Die Oberfläche des Getriebes ist silber und verzinkt. Lieferumfang Einlassgetriebe GAVM.920-3.D22.KT
Winkhaus Einlassgetriebe GAVM.420-2.D22.KT Silber Herstellernummer: 5108502 „Einlassgetriebe GAVM.420-2.D22.KT“ Funktionsweise: ermöglicht Dreh- und Kippbewegung des Fensterflügels Anschläge möglich für DIN links und DIN rechts zwei Verschlusspunkte in Achtkantbolzenausführung Fenstergriff schaltet das Getriebe Das Einlassgetriebe GAVM.420-2.D22.KT ist Teil der activPilot Concept Serie. Es wird in der Beschlagnut von Aluminium-, Holz-, Kunststoff- und Stahlfenstern montiert. Eine Ausfräsung im Fensterflügel ist erforderlich, um den Getriebekasten aufzunehmen. Der Griff steuert das Getriebe, um den Fensterflügel in Dreh- oder Kipppositionen zu bringen. Lieferumfang: Einlassgetriebe GAVM.420-2.D22.KT
Winkhaus Einlassgetriebe GAVM.620-2.D22.KT Silber Herstellernummer: 5108501 „Einlassgetriebe GAVM.620-2.D22.KT“ Funktionsweise: Steuerung der Fensteröffnung über den Fenstergriff Überträgt Griffbewegungen auf Fensterbeschläge Montage in der Beschlagnut mit benötigter Flügelausfräsung Das Einlassgetriebe GAVM.620-2.D22.KT gehört zur activPilot Concept Serie und wird für Dreh-Kipp-Beschläge an aufliegenden Bandseiten verwendet. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Montage erfordert eine Ausfräsung im Flügel für den Getriebekasten. Das Bauteil ist silberfarben mit einer verzinkten Oberfläche ausgeführt. Lieferumfang: Einlassgetriebe
Winkhaus Getriebe GAVM.175-1.D22.KT in Silber Herstellernummer: 5108504 „V.GETRIEBE GAVM.175-1.D22.KT“ Funktionsweise: Dreh- und Kippöffnung über den Fenstergriff Mittiger Griffsitz mit nicht abschließbarem Mechanismus Einlassgetriebe mit einem Achtkantbolzen als Verschluss Hubrichtung gleichläufig mit einem Getriebehub von 19 Das Getriebe GAVM.175-1.D22.KT gehört zur activPilot Concept Serie und wird in aufliegenden Bandseiten verwendet. Es ist ein Einlassgetriebe, das in der Beschlagnut montiert wird. Das Getriebe erfordert eine Ausfräsung im Fensterflügel für den Gehäusekasten. Die Oberfläche ist verzinkt und das Produkt ist in Silber erhältlich. Lieferumfang: Getriebe GAVM.175-1.D22.KT
Winkhaus Getriebe GAMA.2300-3.D45 mit grauer Topcoat-Beschichtung Herstellernummer: 4974892 „Einlassgetriebe“ Funktionsweise: Überträgt die Bewegung des Fenstergiffes auf den Fensterbeschlag Ermöglicht Dreh-Kipp-Funktion Einteilige Getriebeausführung Anschlagseite DIN links und rechts möglich Das Einlassgetriebe gehört zur activPilot Concept Serie und wird in der Beschlagnut von Fenstern montiert. Es erfordert eine Ausfräsung im Fensterflügel für den Getriebekasten. Die graue Topcoat-Beschichtung macht es geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Geeignet für Aluminium, Holz, Kunststoff und Stahlfenster. Lieferumfang: Einlassgetriebe
Winkhaus Stulpgetriebe mit grauer Topcoat-Beschichtung Herstellernummer: 5091247 „STULPGETR.GASK.2000-4.LK.GR“ Funktionsweise zum Einsatz in Dreh-Kipp-Fenstern für zweitöffnende Stulpflügel bietet vier Verschlusspunkte einteilig mit gleichläufigem Hub Fließtext Das Stulpgetriebe ist Teil der activPilot Concept Serie und wird vor allem in Fenstern mit aufliegender Bandseite eingesetzt. Die Anwendung ist für Stulpflügel konzipiert, die nicht primär geöffnet werden. Es ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet, mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang Stulpgetriebe
Winkhaus Flügellager FWV 18-13-12 Links in Silber/Titanfarbig Herstellernummer: 5101080 „Flügellager FWV 18-13-12 LS SL/F9“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage in der Beschlagnut des Flügels Rahmenseitige Verbindung über Ecklager Das Flügellager FWV 18-13-12 gehört zur activPilot Concept Serie und findet Verwendung bei aufliegenden Bandseiten in Aluminium-, Kunststoff- und Stahlfenstern. Es ermöglicht die Dreh- und Kippöffnung, indem es in der Beschlagnut montiert wird und sich mit dem rahmenseitigen Ecklager verbindet. Die Bandseite ist titanfarbig pulverbeschichtet, was eine optisch ansprechende Oberfläche bietet. Lieferumfang: Flügellager FWV 18-13-12 Links
