Dreh-Kipp-Beschläge

Winkhaus Ecklager EL.H.T.Z.18-12.RS in Weiß Herstellernummer: 4965215 „ECKLAG.EL.HT.Z.18-12.RS.WS“ Funktionsweise Verbindet Fensterflügel und Rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnungsarten Montage am Fensterrahmen und Verbindung mit Flügellager Aufliegende Bandseite bei Holzfenstern Fließtext Das Ecklager ECKLAG.EL.H.T.Z.18-12.RS.WS gehört zur activPilot Ergo Serie. Es dient zur Verbindung des Fensterflügels mit dem Rahmen und ermöglicht verschiedene Öffnungsarten. Das Bauteil ist speziell für Holzfenster konzipiert und die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang Ecklager EL.H.T.Z.18-12.RS

Winkhaus Ecklager EL HT Z 18-12 LS in Weiß Herstellernummer: 4965214 „ECKLAG.EL.HT.Z.18-12.LS.WS“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht Dreh-Kipp-Öffnungsarten Montage am Fensterrahmen Kopplung mit flügelseitigem Flügellager Das Ecklager EL HT Z 18-12 LS gehört zur activPilot Ergo Serie und wird an der Unterseite von Fenstern mit aufliegender Bandseite in Holzprofilen montiert. Es ermöglicht die Öffnung des Fensterflügels durch Dreh-Kipp-Mechanismen. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016). Lieferumfang: Ecklager EL HT Z 18-12 LS

Winkhaus Ecklager EL HT Z 18-12 RS in Silber Herstellernummer: 4965213 „ECKLAG.EL.HT.Z.18-12.RS“ Funktionsweise: Verbindung zwischen Fensterflügel und Rahmen an der Unterseite Ermöglicht Dreh- und Kippöffnung des Fensterflügels Montage am Fensterrahmen Verbindung mit dem flügelseitigen Flügellager Fließtext: Das Ecklager EL HT Z 18-12 RS gehört zur activPilot Ergo Serie, speziell für aufliegende Bandseiten in Holzfenstern. Es wird direkt am Rahmen montiert und ermöglicht die funktionale Verbindung mit dem Flügellager, um verschiedenartige Öffnungen zu realisieren. Die Bandseite ist in silberner Farbe gehalten und verzinkt, passend zu diversen Fensterkonstruktionen. Lieferumfang: Ecklager EL HT Z 18-12 RS

Winkhaus Ecklager EL in Silber Herstellernummer: 4965212 „ECKLAG.EL.HT.Z.18-12.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels zuständig für die Verbindung zwischen Fensterflügel und -rahmen wird am unteren Rahmen montiert und mit dem Flügellager verbunden erfordert Profilbearbeitung Fließtext Das Ecklager EL gehört zur Serie activPilot Ergo und wird in Dreh-Kipp-Beschlägen mit aufliegender Bandseite verwendet. Es wird am unteren Teil des Fensterrahmens montiert und mit dem flügelseitigen Lager verbunden. Das Bauteil ist speziell für Holzfenster konzipiert und ermöglicht die vielfältige Öffnung des Fensterflügels. Die Bandseite ist aus verzinktem Stahl gefertigt und silberfarben. Lieferumfang Ecklager EL

Original Winkhaus Stulpgetriebe GASM.GZ-S.1800-2 in SilberHerstellernummer: 5118011 „STULPGETR.GASM.GZ-S.1800-2“ Nachfolgemodell für 4965130 “STULPGETR.GASM.GZ.1800-2" Funktionsweise:– Stulpgetriebe mit Stulp-Schwenkhebel für Sonderbauteile am Stulp, zweitöffnender Flügel– Montage in der 16 mm Flügelbeschlagnut, Anschlagseite DIN links und DIN rechts– gleichläufige Hubrichtung mit Getriebehub 19– Verriegelung über 2 vormontierte Schließbleche (SEF) als Verschlusspunkte Das Stulpgetriebe GASM.GZ-S.1800-2 gehört zur activPilot Concept Serie (Dreh-Kipp-Beschläge, aufliegende Bandseite). Es ist für Fenster aus Aluminium, Holz und Kunststoff vorgesehen und wird im zweitöffnenden Stulpflügel eingesetzt. Die Ausführung ist silber verzinkt, der Griffsitz ist mittig. Technische Daten:– Bauteiltyp: Stulpgetriebe– Ausführung: Stulpgetriebe Stulp-Schwenkhebel– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Flügelbeschlagnut: 16 mm Beschlagnut– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh– Griffsitz: mittig– min. Flügelfalzhöhe: 1300 mm; max. Flügelfalzhöhe: 1800 mm– Anzahl Verschlusspunkte: 2; Anzahl Schließbleche: 2; vormontiertes Schließblech: SEF– Getriebehub: 19; Hubrichtung: gleichläufig– Getriebeausführung: einteilig; koppelbar: ja; automatenfähige Montage: ja; aushebesicherung: nein; abschließbar: nein– Farbe: silber; Oberfläche: verzinkt Lieferumfang:– Stulpgetriebe GASM.GZ-S.1800-2 Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils. Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei wird eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.

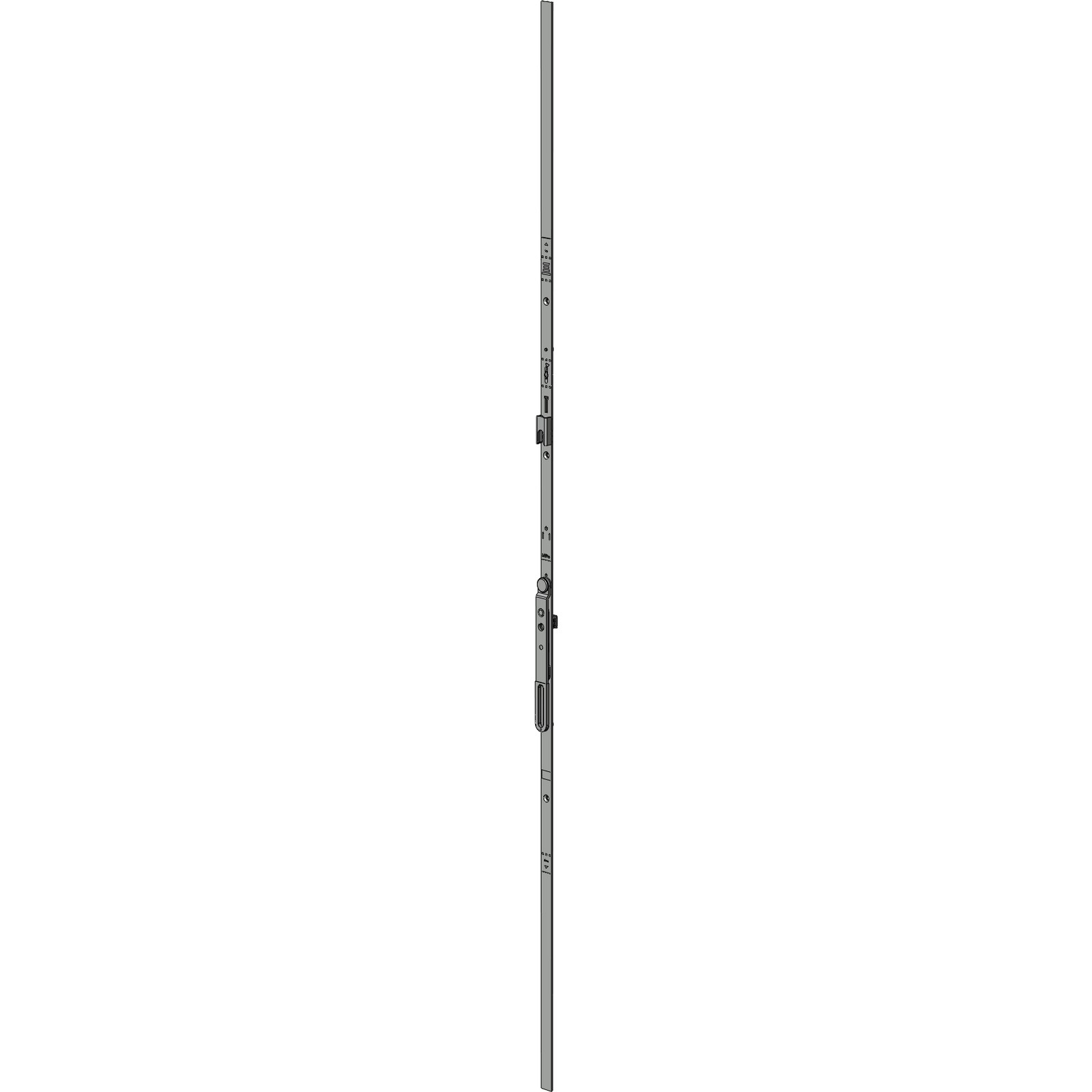

Winkhaus Stulpgetriebe GASM.GZ-S.1400-1 in Silber Herstellernummer: 5118009 „Stulpgetriebe GASM.GZ-S.1400-1“ Funktionsweise: Stulp-Schwenkhebel ermöglicht Drehbewegung Mittige Griffsitzposition Verbindung über einteiliges Getriebe Klemmung und Koppelbarkeit vorhanden Das Stulpgetriebe GASM.GZ-S.1400-1 ist Teil der activPilot Concept Serie und wird an aufliegenden Bandseiten verwendet. Es ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einem Flügelfalzhöhenbereich von 900 mm bis 1400 mm ausgelegt. Die Oberfläche ist verzinkt, die Farbe silber. Es wird für zweitöffnende Stulpflügel eingesetzt, wobei die Installation über das vormontierte Schließblech SEF erfolgt. Lieferumfang: Stulpgetriebe GASM.GZ-S.1400-1

Winkhaus Lehre LE.B.FL.K.U 21-13 Herstellernummer: 4964986 „LEHRE LE.B.FL.K.U 21-13“ Funktionsweise Bohrlehre zur Positionierung Einsatz beim Einbau von Flügellagern Anpassbar an Fenstermaterialien Aluminium, Kunststoff und Stahl Ermöglicht präzise Bohrungen für Bandseiteneinbau Fließtext Die Lehre LE.B.FL.K.U 21-13 gehört zur proPilot Serie und unterstützt den Einbau von Dreh-Kipp-Beschlägen mit aufliegender Bandseite. Sie wird für Flügellager an Fenstern eingesetzt und ist geeignet für Materialien wie Aluminium, Kunststoff und Stahl. Durch die Anpassung an verschiedene Anschlagseiten, wie DIN links und rechts, gewährleistet sie eine flexible Nutzung. Lieferumfang Lehre LE.B.FL.K.U 21-13

Winkhaus Einlassgetriebe GAKA.2225-4.D40.KABA in Silber Herstellernummer: 4964952 „Einlassgetriebe GAKA.2225-4.D40.KABA“ Funktionsweise: Montage in der Beschlagnut, benötigt Ausfräsung im Fensterflügel Steuerung über den Fenstergriff Überträgt Griffbewegung auf alle Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GAKA.2225-4.D40.KABA gehört zur duoPort SK Serie und wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel erforderlich ist. Das Getriebe überträgt die Bewegung des Fenstergriffes auf die Beschlagskomponenten. Es ist mit einem Rundzylinder für zusätzlicher Sicherheitsoption ausgestattet und in Silber verzinkt ausgeführt. Lieferumfang: Einlassgetriebe GAKA.2225-4.D40.KABA

Winkhaus Einlassgetriebe GAKA.2000-4.D50.KABA Silber Herstellernummer: 4964950 "GETRIEBE GAKA.2000-4.D50.KABA" Funktionsweise: wird in der Beschlagnut montiert benötigt Ausfräsung im Fensterflügel für den Getriebekasten überträgt Fenstergriffbewegung auf Fensterbeschlag ermöglicht verschiedene Fensterstellungen Das Einlassgetriebe GAKA.2000-4.D50.KABA gehört zur duoPort SK Serie und ist für Aluminium, Holz, Kunststoff und Stahlfenster geeignet. Es wird in der 16 mm Beschlagnut montiert und unterstützt Dreh-Kipp-Öffnungen. Das Getriebe ist in Silber gehalten und zeigt eine verzinkte Oberfläche. Lieferumfang: Einlassgetriebe GAKA.2000-4.D50.KABA

Winkhaus Getriebe GAKA.2000-4.D35.KABA Silber Herstellernummer: 4964947 „Einlassgetriebe GAKA.2000-4.D35.KABA“ Funktionsweise: Überträgt Griffbewegung auf Fensterbeschläge Ermöglicht verschiedene Fensterstellungen Montage in der Beschlagnut mit Ausfräsung im Flügel Ausgestattet mit Rundzylinder unterhalb des Getriebekastens Das Einlassgetriebe GAKA.2000-4.D35.KABA gehört zur duoPort SK Serie und wird in der Beschlagnut des Fensters montiert. Es ermöglicht durch Dreh-Kipp-Mechanismus die Steuerung der Fensteröffnungsfunktionen. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer Beschlagnut von 16 mm. Das Getriebe ist mit einer silberfarbenen, verzinkten Oberfläche ausgeführt und verfügt über 4 Verschlusspunkte in Achtkantbolzen-Ausführung. Lieferumfang: Einlassgetriebe GAKA.2000-4.D35.KABA

Winkhaus Einlassgetriebe GAKA.1325-1.D40.KABA in Silber Herstellernummer: 4964944 „GETRIEBE GAKA.1325-1.D40.KABA“ Funktionsweise: Überträgt Grifffunktion auf Fensterbeschlagskomponenten Ermöglicht Öffnen und Verschließen mittels Dreh-Kipp-Funktion Einbau in die Beschlagnut des Fensterprofils Verriegelung erfolgt über Achtkantbolzen Das Einlassgetriebe GAKA.1325-1.D40.KABA ist Teil der Winkhaus duoPort Serie für Schiebebeschläge und Sonderlösungen. Es wird direkt in die Beschlagnut montiert und erfordert eine Ausfräsung im Fensterflügel. Geeignet ist das Getriebe für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Die Oberfläche ist verzinkt und silberfarben. Die Griffhöhe beträgt 550 mm vom Flügelfalz gemessen. Lieferumfang: Einlassgetriebe GAKA.1325-1.D40.KABA

Winkhaus Eckumlenkung E1.SBS.U.F Silber Herstellernummer: 4964901 „ECKUML.E1.SBS.U.F“ Funktionsweise Leitet die Hubbewegung des Fensterbeschlags um die Ecke weiter Montage erfolgt in den Ecken des Fensterflügels Kopplung erfolgt mit Getriebeschiene, Mittenverriegelung oder Oberschiene Sorgt für Rundumverriegelung des Fensters Fließtext Die Eckumlenkung E1.SBS.U.F gehört zur activPilot Concept Serie und wird an der Verschlussseite unten montiert. Sie ist für Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet und unterstützt sowohl links als auch rechts angeschlagene Fenster. Die Kopplung erfolgt über Zahnschuhe, wobei ein Achtkantbolzen als Verschlusspunktausführung genutzt wird. Die Oberfläche ist verzinkt und das Bauteil ist in Silber ausgeführt. Lieferumfang Eckumlenkung E1.SBS.U.F

Winkhaus Eckumlenkung E1 mit silberner Beschichtung Herstellernummer: 4964900 "ECKUML.E1.SBS.O.F" Funktionsweise: dient zur Umlenkung der Hubbewegung an Fensterecken Verbindung mit Getriebeschiene, Mittenverriegelung oder Oberschiene ermöglicht vollständige Fensterverriegelung einfache Montage dank Zahnschuh-Koppelsystem Die Eckumlenkung E1 gehört zur activPilot Concept Serie und ist für die Montage in Fensterecken vorgesehen. Sie eignet sich für Fenster aus Aluminium, Holz, Kunststoff und Stahl und wird an der Verschlussseite oben montiert. Die Ausführung erfolgt in Silber mit einer verzinkten Oberfläche. Die Eckumlenkung ist für Fenster mit einer 16 mm Beschlagnut und sowohl für DIN links als auch DIN rechts verwendbar. Lieferumfang: Eckumlenkung E1

Winkhaus Schere SHW2.18-13-12.RS in Silber Herstellernummer: 4964894 „SCHERE SHW2.18-13-12.RS.SL“ Funktionsweise: Ermöglicht Dreh- und Kippöffnung des Fensterflügels Flügelseitige Kopplung mit Oberschiene Rahmenseitige Befestigung über Scherenlagerstift Einsetzbar bei aufliegender Bandseite Die Schere SHW2.18-13-12.RS gehört zur autoPilot Concept Serie und ist für Fenster aus Aluminium, Holz und Stahl geeignet. Sie wird bei einer aufliegenden Bandseite verwendet, die Kopplung erfolgt flügelseitig mit der Oberschiene. Die Schere ist mit einer silbernen Oberfläche verzinkt ausgeführt und bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SHW2.18-13-12.RS

Winkhaus Schere SHW2.18-13-12.LS.SL in Silber Herstellernummer: 4964893 „SCHERE SHW2.18-13-12.LS.SL“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster Fließtext Die Schere SHW2.18-13-12.LS.SL ist Teil der autoPilot Concept Serie und wird an aufliegenden Bandseiten in Fenstern eingesetzt. Sie ist für Aluminium-, Holz- und Stahlfenster geeignet. Die silberne Schere hat eine verzinkte Oberfläche und ermöglicht eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Die Drehhemmung ist vorhanden, jedoch keine Zwangssteuerung. Lieferumfang Schere SHW2.18-13-12.LS.SL

Winkhaus Schere SHW1.18-13-12.RS.SL Silber Herstellernummer: 4964892 "SCHERE SHW1.18-13-12.RS.SL" Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Fenster mit aufliegender Bandseite Die Schere SHW1.18-13-12.RS.SL gehört zur autoPilot Concept Serie und wird bei aufliegenden Bandseiten eingesetzt. Sie ist geeignet für Fenster aus Aluminium, Holz und Stahl. Die Kopplung erfolgt flügelseitig mit der Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist silberfarben und verzinkt ausgeführt. Lieferumfang Schere SHW1.18-13-12.RS.SL

Winkhaus Schere SHW1.18-13-12.LS.SL in Silber Herstellernummer: 4964891 „Schere SHW1.18-13-12.LS.SL“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für links angeschlagene Fenster mit aufliegender Bandseite Die Schere SHW1.18-13-12.LS.SL gehört zur autoPilot Concept Serie und wird für aufliegende Bandseiten in Aluminium-, Holz- und Stahlfenstern genutzt. Sie ist flügelseitig mit einer Oberschiene gekoppelt und wird rahmenseitig über einen Scherenlagerstift montiert. Die Bandseite ist in Silber verzinkt ausgeführt. Lieferumfang: Schere SHW1.18-13-12.LS.SL

Winkhaus Kippschließblech SBK in Anthrazitgrau Herstellernummer: 4964888 "KIPPBL.SBK.K.162.V.P7" Funktionsweise: ermöglicht Dreh-Kipp-Öffnung von Fenstern anpassbarer Anpressdruck Befestigung mit Fensterbauschrauben geeignet für links und rechts angeschlagene Fenster Das Kippschließblech SBK ist Teil der activPilot Concept Serie und wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite in Kunststofffenstern verwendet. Die Montage erfolgt mittels Fensterbauschrauben. Es ist kompatibel mit verschiedenen Gealan-Profilsystemen, darunter S 3000, S 6000, S 7000, S 8000 und S 9000. Lieferumfang: Kippschließblech SBK

Winkhaus Kippschließblech SBK K 162 P7 anthrazitgrau Herstellernummer: 4964887 „KIPPSCHLIEßBLECH SBK.K.162.P7“ Funktionsweise Bietet Kippschließfunktion für Fensterflügel Befestigung über 4 Schraubenlöcher Geeignet für DIN links und rechts Anschlagseite Anpressdruckerhöhung von + 0,7 mm Fließtext Das Kippschließblech SBK K 162 P7 gehört zur activPilot Concept Serie und dient als Schließblech für Dreh-Kipp-Fenster mit aufliegender Bandseite. Es ist kompatibel mit Profilsystemen von Gealan, einschließlich S 3000, S 6000, S 7000, S 8000 und S 9000. Das Bauteil ist in anthrazitgrau (ähnlich RAL 7016) und silber erhältlich. Es ist geeignet für RC-taugliche Sicherheitsanforderungen. Lieferumfang Kippschließblech SBK K 162 P7

Winkhaus Sicherheitsschließblech SBS.K.162.P7 Anthrazitgrau/Silber Herstellernummer: 4964886 „SICHERH.BL.SBS.K.162.P7“ Funktionsweise optimiert für Dreh-Kipp-Beschlagsysteme beidseitig nutzbar (DIN links und rechts) zur Erhöhung des Anpressdrucks um 0,7 mm RC-tauglich für erhöhte Sicherheitsanforderungen Fließtext Das Sicherheitsschließblech der activPilot Concept Serie ist speziell für den Einsatz in Dreh-Kipp-Fenstern mit aufliegender Bandseite konzipiert. Geeignet für Kunststofffenster mit einer Nutmittenlage von 13 mm. Die Oberfläche ist verzinkt und in anthrazitgrau (ähnl. RAL 7016) sowie silber verfügbar. Anwendbar in Profilsystemen wie Gealan S 3000, S 6000, S 7000, S 8000 und S 9000. Lieferumfang Sicherheitsschließblech SBS.K.162.P7

Winkhaus Flügellager FWV 18-13-12 EV LS Silber Herstellernummer: 4964391 „FLÜGELLAGER FWV 18-13-12 EV LS SL“ Funktionsweise: Verbindet Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht verschiedene Öffnungsarten des Fensterflügels Wird in der Beschlagnut des Flügels montiert Mit rahmenseitigem Ecklager verbunden Das Falzbandflügellager gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten konzipiert. Es eignet sich für Aluminium-, Kunststoff- und Stahlfenster und wird in der Beschlagnut zur Sicherung verschiedener Öffnungsarten eingesetzt. Die Bandseite ist in Silber ausgeführt und verzinkt. Lieferumfang: Flügellager FWV 18-13-12 EV LS

Winkhaus Flügellager FWV 18-13-12 in Silber Herstellernummer: 4964390 „Flügellager FWV 18-13-12 EV RS SL“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite des Fensters Ermöglicht verschiedene Dreh- und Kippöffnungsarten des Fensterflügels Montage in der Beschlagnut des Flügels Rahmenseitige Verbindung mit Ecklager Das Flügellager FWV 18-13-12 ist Teil der activPilot Concept Serie. Es wird für Dreh-Kipp-Beschläge mit aufliegender Bandseite verwendet und ermöglicht die Verbindung des Fensterflügels mit dem Rahmen an der Unterseite. Die Farbe der Bandseite ist silber, und die Oberfläche ist verzinkt. Es eignet sich für Fenster aus Aluminium, Kunststoff oder Stahl. Lieferumfang: Flügellager FWV 18-13-12

Winkhaus Falzschere FSR 77 in Silber Herstellernummer: 4964322 „GARN.FALZSCHERE FSR 77 SL“ Funktionsweise: Ermöglicht Kippstellung des Fensters Einsatz in Kippflügeln oben Verwendung mit Sicherungsfangscheren Geeignet für verdeckt liegende Anwendungen Die Falzschere FSR 77 gehört zur activPilot Concept Serie und wird in Kippflügeln oben verwendet. Sie ist für Aluminium- und Stahlfenster konzipiert und erfordert den Einsatz von Sicherungsfangscheren. Das Bauteil ist verzinkt und in Silber ausgeführt, passend für verdeckt liegende Anwendungen auf der Bandseite. Lieferumfang: Falzschere FSR 77

Winkhaus Schließblech SBA H4 9-18 in Silber Herstellernummer: 4964315 „SCHLIESSBL.SBA.H4.9-18.S“ Funktionsweise: Dient der Aufnahme und Arretierung des Fensterflügels Nutzt Standard-Anpressdruck Befestigung mittels Fensterbauschraube Geeignet für Dreh-Kipp-Öffnungsart Das Schließblech SBA H4 9-18 gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Es unterstützt die Arretierung des Fensterflügels im Eurofalz. Die Befestigung erfolgt mit zwei Schraubenlöchern, der Schraubachsenwinkel kann 75°, 90° oder 105° betragen. Die Oberfläche ist silberfarben und verzinkt. Lieferumfang: Schließblech SBA H4 9-18
