Dreh-Kipp-Beschläge

Winkhaus Kippschließblech SBK Kunststoff-Stahl in Silber Herstellernummer: 5001118 „KIPPBL.SBK.K.60.BS.4S.P7“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung verstärkt Anpressdruck um +0,7 mm verzinkte Oberfläche schützt vor Korrosion schließt auf Kunststoff- und Stahlrahmen Das Kippschließblech gehört zur activPilot Concept Serie und ist für Kunststofffenster mit aufliegender Bandseite konzipiert. Es eignet sich für Fenster mit Dreh-Kipp-Beschlägen und ist RC-tauglich. Das Schließblech ist verzinkt und silberfarbig mit einer Schließblechtiefe von 29 mm. Lieferumfang Kippschließblech SBK Kunststoff-Stahl

Winkhaus Flügellager FL.E.FK.PADS.20-13.LS in Titanfarbig Herstellernummer: 5001117 „FLÜGELLAG.FL.E.FK.PADS.20-13.LS.F9“ Funktionsweise: verbindet Fensterflügel und -rahmen an der Unterseite ermöglicht verschiedene Öffnungsarten des Flügels wird in der Flügelbeschlagnut montiert Verbindung mit rahmenseitigem Ecklager Das Flügellager FL.E.FK.PADS.20-13.LS gehört zur activPilot Comfort PADS Serie und wird bei aufliegenden Bandseiten eingesetzt. Es verbindet den Fensterflügel mit dem Rahmen an der Unterseite des Fensters und ist geeignet für Aluminium-, Holz- oder Kunststofffenster. Die Bandseite ist titanfarbig pulverbeschichtet, und das Bauteil hat eine verzinkte Oberfläche. Lieferumfang: Flügellager FL.E.FK.PADS.20-13.LS

Winkhaus Flügellager FL.E.FK.PADS.20-13.RS in Titanfarbig Herstellernummer: 5001116 „Flügellager FL.E.FK.PADS.20-13.RS.F9“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Montage in der Flügelbeschlagnut Ermöglicht verschiedene Öffnungsarten des Fensterflügels Verbindung mit rahmenseitigem Ecklager Das Flügellager FL.E.FK.PADS.20-13.RS gehört zur activPilot Comfort PADS Serie und ist für die aufliegende Bandseite der Parallel-Abstell-Beschläge konzipiert. Es wird in Aluminium-, Holz- oder Kunststofffenstern verwendet und erlaubt die Zu-Dreh-PA-Schaltfolge. Die Bandseite ist titanfarbig gepulvert, die Beschläge haben eine vergrößerte Sichtbarkeit. Lieferumfang: Flügellager FL.E.FK.PADS.20-13.RS

Winkhaus Flügellagerflüge FL.E.FK.PADS.20-13.LS in Weiß Herstellernummer: 5001115 "Flügellagerflügellager FL.E.FK.PADS.20-13.LS" Funktionsweise: Sorgt für die Verbindung zwischen Fensterflügel und -rahmen an der Unterseite Ermöglicht verschiedene Öffnungsarten des Fensterflügels Montage in der Beschlagnut des Flügels und Verbindung mit dem rahmenseitigen Ecklager Das Flügellagerflügellager FL.E.FK.PADS.20-13.LS gehört zur activPilot Comfort Serie und ist für aufliegende Bandseiten in Fenstern aus Aluminium, Holz und Kunststoff geeignet. Es ermöglicht die Verbindung zwischen Fensterflügel und -rahmen und wird in der Beschlagnut montiert. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016) und weist eine verzinkte Oberfläche auf. Lieferumfang: Flügellagerflügellager FL.E.FK.PADS.20-13.LS

Winkhaus Flügellager FL.E.FK.PADS.20-13.RS in Weiß Herstellernummer: 5001114 „Flügellager FL.E.FK.PADS.20-13.RS.WS“ Funktionsweise Verbindet Fensterflügel mit -rahmen an der Unterseite Ermöglicht Zu-Dreh-PA Öffnungsart/Schaltfolge Montage in der Flügelbeschlagnut Verbunden mit rahmenseitigem Ecklager Das Flügellager FL.E.FK.PADS.20-13.RS gehört zur activPilot Comfort PADS Serie und ist für die aufliegende Bandseite konzipiert. Geeignet für Fenster aus Aluminium, Holz und Kunststoff wird es in der Beschlagnut des Flügels installiert und mit einem Ecklager verbunden. Die Bandseite ist in weiß gepulvert, ähnlich RAL 9016. Lieferumfang Flügellager FL.E.FK.PADS.20-13.RS

Winkhaus Flügellager FL.E.FK.PADS.20-13.LS in Silber Herstellernummer: 5001113 „Falzbandflügellager“ Funktionsweise: Verbindung zwischen Fensterflügel und Rahmen an der Unterseite Unterstützt verschiedene Öffnungsarten des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit dem rahmenseitigen Ecklager Das Flügellager FL.E.FK.PADS.20-13.LS gehört zur activPilot Comfort PADS Serie. Es ist ein Parallel-Abstell-Beschlag für aufliegende Bandseiten und ist geeignet für Aluminium-, Holz- und Kunststofffenster. Es wird in der 16 mm Beschlagnut des Flügels montiert. Das Bauteil ist silberfarbig mit verzinkter Oberfläche, passend zur Bandseite. Lieferumfang: Flügellager FL.E.FK.PADS.20-13.LS

Winkhaus Flügellager Flügellager E.FK.PADS.20-13.RS in Silber Herstellernummer: 5001112 „FLÜGELLAG.FL.E.FK.PADS.20-13.RS“ Funktionsweise: Verbindet Fensterflügel mit Rahmen an der Unterseite Ermöglicht verschiedene Öffnungsarten des Fensterflügels Montage in der Beschlagnut des Flügels Verbindung mit rahmenseitigem Ecklager Das Flügellager E.FK.PADS.20-13.RS ist ein Bestandteil der activPilot Comfort PADS Serie. Es wird in der Beschlagnut des Fensterflügels installiert und verbindet sich mit dem rahmenseitigen Ecklager. Es ist für Aluminium-, Holz- und Kunststofffenster geeignet und ermöglicht die Parallel-Abstell-Öffnungsart. Lieferumfang: Flügellager Flügellager E.FK.PADS.20-13.RS

Winkhaus Fräslehre Drehspere für Holz Herstellernummer: 5000964 „FRÄSLEHRE DREHSPERRE HOLZ“ Funktionsweise dient als Vorlage für die Fräsung zur Integration von Drehsperren ermöglicht genaue Positionierung im Fensterrahmen kompatibel mit Holzrahmen mit oder ohne Topf Anwendung unten im Rahmenbereich Die Fräslehre Drehspere für Holz ist Teil der activPilot Concept Serie und dient der präzisen Vorbereitung der Fräsungen für Drehsperren in Holzfensterrahmen. Sie ist universell für linke und rechte Anschlagseiten einsetzbar und kann bei Holzrahmen mit oder ohne Topf verwendet werden. Das Bauteil ist speziell für den Einsatz im unteren Bereich des Rahmens konzipiert. Lieferumfang Fräslehre Drehspere für Holz

Winkhaus Rahmenteil RT.DFE-TFE.H.WK Silber Herstellernummer: 5000896 „Rahmenteil RT.DFE-TFE.H.WK“ Funktionsweise: Verwendung in Dreh-Kipp-Beschlagssystemen Verdeckter Einbau im Blendrahmen Geeignet für Blendrahmen mit Eurofalz, Euronut 6/8, und Euronut 7/8 Stellt keine Anpressdruckverstellung bereit Fließtext: Das Rahmenteil RT.DFE-TFE.H.WK ist Teil der activPilot Concept Serie und wird im Blendrahmen verdeckt eingebaut. Es ist für die Nutzung in Dreh-Kipp-Beschlagssystemen mit Holzfenstern konzipiert und unterstützt diverse Rahmennutsysteme wie Eurofalz und Euronut 6/8, 7/8. Die Oberfläche ist verzinkt und in Silber ausgeführt. Lieferumfang: – Rahmenteil RT.DFE-TFE.H.WK

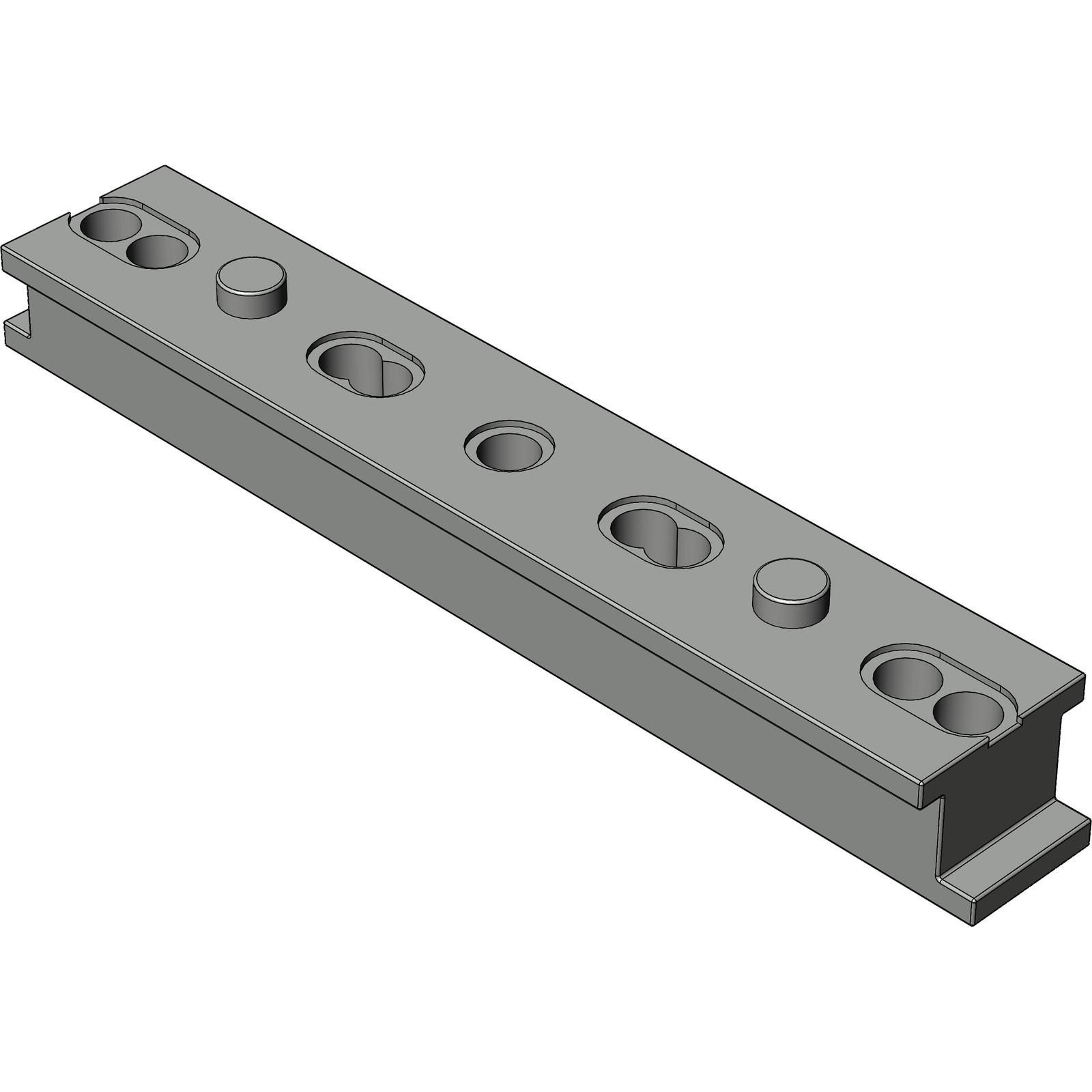

Winkhaus Unterfütterung Flügel Holz Modern 5000866 Funktionsweise Verwendung zur Unterfütterung im Fensterbereich Versteckte Montage im Blendrahmen Anwendung bei aufliegender Bandseite Kompatibel mit Holzfenstern Fließtext Die Unterfütterung FL.H.M gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen mit verdecktliegendem Sitz im Blendrahmen eingesetzt. Sie ist speziell für Holzfenster konzipiert und passt zu Eurofalz- und Euronut-Profilen. Dieses Bauteil hat eine schwarze Farbgebung und ist nicht anpressdruckverstellbar. Lieferumfang Unterfütterung Flügel Holz Modern

Winkhaus Getriebe GR-OF-A-D40 in Silber Herstellernummer: 5000787 „GETRIEBE GR-OF-A-D40 SL“ Funktionsweise Montage in der Beschlagnut des Fensterflügels Ausfräsung im Fensterflügel notwendig Übertragung der Griffbewegung auf Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen durch Drehbewegung Fließtext Das Getriebe GR-OF-A-D40 gehört zur easyPilot Serie für Drehfenster und ist Teil von Sonderlösungen wie easyPilot Soleil. Es wird in der Beschlagnut montiert, wobei eine Ausfräsung im Fensterflügel erforderlich ist. Das Getriebe ist geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster. Es verfügt über eine silberfarbene, verzinkte Oberfläche. Lieferumfang Getriebe GR-OF-A-D40

Winkhaus Einlassgetriebe GR-OF-A 2200 D40 in Silber Herstellernummer: 5000786 „Einlassgetriebe GR-OF-A 2200 D40 SL“ Funktionsweise: wird in der Beschlagnut montiert erfordert Ausfräsung im Fensterflügel steuerbar über Fenstergriff überträgt Griffbewegung auf Fensterbeschläge Das Einlassgetriebe GR-OF-A 2200 D40 gehört zur easyPilot Soleil Serie und wird für Drehfenster verwendet. Es kann in Aluminium-, Holz-, Kunststoff- und Stahlfenstern eingesetzt werden. Das Getriebe ist für linke und rechte Anschlagseiten geeignet und wird in eine 16 mm Beschlagnut montiert. Die Oberfläche ist verzinkt und silberfarben. Lieferumfang: Einlassgetriebe GR-OF-A 2200 D40

Winkhaus Getriebe GAK.1850-2 Silber Herstellernummer: 5000529 „GETRIEBE GAK.1850-2“ Funktionsweise: Überträgt die Griffbewegung auf Fensterbeschlagkomponenten Ermöglicht verschiedene Fensterstellungen Montage erfordert Ausfräsung im Fensterflügel Das Getriebe GAK.1850-2 gehört zur duoPort SK Serie und ist als Einlassgetriebe konzipiert. Es wird in der Beschlagnut montiert und dient zur Steuerung der Fensterbewegungen über den Fenstergriff. Dieses Bauteil ist für Aluminium-, Holz-, Kunststoff- und Stahlfenster geeignet und bietet einen Dreh-Kipp-Mechanismus. Lieferumfang: Getriebe GAK.1850-2

Winkhaus Schraublasche OS.A in Schwarz Herstellernummer: 5000283 „SCHRAUBLASCHE OS.A“ Funktionsweise: Schraublasche für Fenster aus verschiedenen Werkstoffen Geeignet für spezielle Fensterformen wie Atelierfenster Einsatz bei aufliegender Bandseite Anschlag sowohl links als auch rechts möglich Die Schraublasche OS.A gehört zur activPilot Concept Serie von Winkhaus und ist für die Verwendung bei aufliegenden Bandseiten in Atelierfenstern konzipiert. Sie kann in Fenstern aus Aluminium, Holz, Kunststoff und Stahl eingesetzt werden, wobei eine spezielle Einbaumöglichkeit für Sonderbauteile besteht. Die Schraublasche ist in Schwarz gefertigt (ähnl. RAL 9005) und besitzt keine Oberflächenbehandlung. Lieferumfang: Schraublasche OS.A

Winkhaus Schlagleistengetriebe-6/20-13-12 in Silber Herstellernummer: 5000132 „HF.SCHLAGLEISTENGETRIEBE-6/20-13-12.SL“ Funktionsweise: Kompatibel mit Dreh-Kipp, Dreh und Kipp vor Dreh Öffnungsarten Doppelanschlagmöglichkeiten; DIN links und DIN rechts Kombiniertes Getriebe mit Dornmaß 15,5 mm Geeignet für zweitöffnenden Flügel im Stulpfenstertyp Das Schlagleistengetriebe gehört zur activPilot Concept Serie und ist für aufliegende Bandseiten in Holzfenstern geeignet. Es wird als einteiliges Getriebe geliefert und umfasst die Verwendung für Stulpenfenster mit zweitöffnendem Flügel. Die farbliche Ausführung ist in Silber und die Oberfläche ist verzinkt. Lieferumfang: – Schlagleistengetriebe-6/20-13-12

Winkhaus Schlagleistengetriebe HF mit 16 mm Beschlagnut in Silber Herstellernummer: 5000131 „HF.SCHLAGLEISTENGETRIEBE-6/18-13-12.SL“ Funktionsweise dient zur mechanischen Steuerung der Dreh-Kipp-Funktion ermöglicht Öffnung in Dreh- und Kippstellung einteiliges Getriebe mit gleichläufiger Hubrichtung keine Klemmung vorgesehen Das Schlagleistengetriebe HF gehört zur activPilot Concept Serie und wird hauptsächlich in Holzfenstern mit aufliegender Bandseite verwendet. Es ist für Stulpfenster mit zweitöffnendem Flügel konzipiert. Das Dornmaß beträgt -6 mm, kombiniert mit einem Dornmaß von 15,5 mm, und die Farbe ist silber, bei verzinkter Oberfläche. Lieferumfang Schlagleistengetriebe HF mit 16 mm Beschlagnut

Winkhaus Schlagleistengetriebe 6/18-9-12 in Silber Herstellernummer: 5000130 „HF.SCHLAGLEISTENGETRIEBE-6/18-9-12.SL“ Funktionsweise: ermöglicht Dreh- und Kippfunktion von Fenstern geeignet für Stulpflügel und zweitöffnende Flügel Dornmaß von -6 mm standardmäßig, kombiniert 15,5 mm gleichläufige Hubrichtung Das Schlagleistengetriebe 6/18-9-12 gehört zur Serie activPilot Concept und wird in Holzfenstern mit aufliegender Bandseite eingesetzt. Es ist für Stulpflügel und zweitöffnende Flügel konzipiert und ermöglicht eine kombinierte Dreh-Kipp-Öffnung. Die silberfarbene, verzinkte Oberfläche schützt das Bauteil. Der Einsatz kann beidseitig erfolgen, sowohl DIN links als auch DIN rechts. Lieferumfang: Schlagleistengetriebe

Winkhaus Fräslehre LE.FR.EL/SL.HT.18-4.LS Herstellernummer: 5000070 „FRÄSLEHRE LE.FR.EL/SL.HT.18-4.LS“ Funktionsweise zur Vorbereitung von Einfräsungen im Fensterrahmen optimiert für die Montage von Ecklagern und Scheren für aufliegende Bandseiten bei Holzfenstern bandseitig mit Topf und Zapfen ausgestattet Fließtext Die Fräslehre LE.FR.EL/SL.HT.18-4.LS gehört zur activPilot Concept Serie und dient zur präzisen Herstellung von Einfräsungen in Holzfensterrahmen. Sie wird hauptsächlich für Ecklager und Scheren verwendet und ist mit einem einfachen Topf sowie einem Zapfen versehen. Die Fräslehre ist auf aufliegende Bandseiten bei Holzfenstern mit einer Falzluft von 4 mm und einem Flügelüberschlag von 18 mm ausgelegt. Lieferumfang Fräslehre LE.FR.EL/SL.HT.18-4.LS

Winkhaus Fräslehre LE.FR.EL/SL.HT.18-4.RS mit grauer Topcoat-Beschichtung Herstellernummer: 5000069 „FRÄSLEHRE LE.FR.EL/SL.HT.18-4.RS“ Funktionsweise: Zur Rahmeneinpassung bei Dreh-Kipp-Beschlägen Fördert korrekte Platzierung von Ecklager und Schere Anschlagseite rechts gemäß DIN Verwendung in Holzfenstern mit einfacher Topfausführung Die Fräslehre LE.FR.EL/SL.HT.18-4.RS gehört zur activPilot Concept Serie und wird für die Platzierung von Ecklagern und Scheren in Holzrahmen an aufliegenden Bandseiten eingesetzt. Das Bauteil überzeugt durch seine einfache Topfausführung für die Montage. Mit grauer Topcoat-Beschichtung, geeignet für feuchte Umgebungen, Küstennähe oder industrielle Bereiche. Lieferumfang: Fräslehre LE.FR.EL/SL.HT.18-4.RS

Winkhaus Fräslehre LE.FR.ST.HT4-9.KO-KU Herstellernummer: 5000066 „FRÄSLEHRE LE.FR.ST.HT4-9.KO-KU“ Funktionsweise Positionierung für Fräsarbeiten im Fensterbau Einsatz zur Bearbeitung der Nutmittenlage Geeignet für Kantenriegelanwendung Verwendung für DIN links und rechts Anschlagseite Fließtext Die Fräslehre LE.FR.ST.HT4-9.KO-KU gehört zur Winkhaus activPilot Concept Serie und wird bei Dreh-Kipp-Beschlägen mit aufliegender Bandseite eingesetzt. Diese Lehre ist speziell für Anwendungen an Holzfenstern konzipiert. Der Einsatz erfolgt in der Nutmittenlage bei einem Flügel mit zusätzlicher Freimachung. Lieferumfang Fräslehre LE.FR.ST.HT4-9.KO-KU

Winkhaus Fräslehre LE.FR.RA.HT4-9.DFE-204/SA-155 Herstellernummer: 5000062 „FRÄSLEHRE LE.FR.RA.HT4-9.DFE-204/SA-155“ Funktionsweise wird für den Fräsprozess bei Fensterrahmen eingesetzt geeignet für Schließaufläufe und Duofunktionselemente freimachungsfähig für zusätzliche Montagesituationen verwendbar in der Getriebeseite unten Die Fräslehre LE.FR.RA.HT4-9.DFE-204/SA-155 gehört zur activPilot Concept Serie und wird in Holzfenstern mit aufliegender Bandseite verwendet. Sie ermöglicht die präzise Erstellung von Fräsungen in Rahmen für diverse Schließmechanismen. Zu beachten sind die verschiedenen Ausführungen der Topfausführung, darunter einfach Topf und einfach Topf mit Zapfen. Die Fräslehre ist für DIN links und rechts Einsetzbar. Lieferumfang Fräslehre LE.FR.RA.HT4-9.DFE-204/SA-155

Winkhaus Fräslehre LE.FR.RA.HT4-9.SB-100 Silber Herstellernummer: 5000060 „FRÄSLEHRE LE.FR.RA.HT4-9.SB-100“ Funktionsweise: dient der Aufnahme und Positionierung von Schließblechen geeignet für DIN links und DIN rechts Anschlagseiten einsatzbereit für Bandseite und Getriebeseite ermöglicht zusätzliche

Winkhaus Drehlager DWS L 18/13 LS in Silber Herstellernummer: 4999820 „DREHL.DWS L 18/13 LS SL“ Funktionsweise: Verbindung zwischen Fensterflügel und -rahmen an der Oberseite ermöglicht Drehöffnung des Fensterflügels rahmenseitige Verbindung mit Scherenlager über Scherenlagerstift geeignet für aufliegende Bandseite Das Drehlager gehört zur autoPilot Concept Serie und ist für aufliegende Bandseiten geeignet. Es dient zur Verbindung zwischen Fensterflügel und -rahmen an der Oberseite und erlaubt die Drehöffnung des Fensterflügels. Bei der aufliegenden Version wird es mit dem Scherenlager durch einen Scherenlagerstift verbunden. Lieferumfang: Drehlager DWS L 18/13 LS

Winkhaus Drehlager DWS L 18/13 RS in Silber Herstellernummer: 4999739 „DREHL.DWS L 18/13 RS SL“ Funktionsweise Verbindet Fensterflügel und -rahmen an der Oberseite Ermöglicht Drehöffnung des Fensterflügels Aufliegende Befestigung mit rahmenseitigem Scherenlager Für rechts angeschlagene Fenster vorgesehen Fließtext Das Drehlager DWS L 18/13 RS gehört zur autoPilot Concept Serie und wird für aufliegende Bandseiten in Fenstern verwendet. Geeignet für Aluminium-, Holz-, Kunststoff- und Stahlfenster mit einer 16 mm Beschlagnut. Es verbindet den rahmenseitigen Teil über einen Scherenlagerstift und ist in silberner Farbe ausgeführt, mit verzinkter Oberfläche. Lieferumfang Drehlager DWS L 18/13 RS
