Original Winkhaus Getriebeschiene GAK.2000-4 D 7,5 aus der Beschlagserie activPilot.Herstellernummer: 4969412 “GETRIEBE GAK.2000-4.D7,5” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 7,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar, gilt nicht für activPilot Comfort– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück!)– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750-2000 Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAK 2000-4) Die Bezeichnungen “GAK.2000”, “D7,5.G1050”, “FFH 1750-2000” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.2000-4.D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Getriebeschiene GAK.2000-2 aus der Beschlagserie activPilot. Herstellernummer: 4938089 “GETRIEBE GAK.2000-2” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1750-2000 Flügelfalzhöhe Griffsitz: 1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 2000-2) Die Bezeichnungen “GAK 2000-2” und “G 1050 FFH 1750-2000” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 2000-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Schlüssel FSV   Produktbeschreibung: – Ersatzschlüssel FSV zur Bedienung der Drehsperre FSV   Lieferumfang: – Winkhaus Schlüssel FSV

Produktbeschreibung:Bauteiltyp: EinlassgetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippDornmaß: 15.5 mmGriffsitz: mittigAbschließbar: neinmin. Flügelfalzhöhe: 900 mmmax. Flügelfalzhöhe: 1400 mmAnzahl Verschlusspunkte: 1Verschlusspunktausführung: AchtkantbolzenFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 38Klemmung: jaKoppelbar: jaGetriebeausführung: einteiligAushebesicherung: nein

Winkhaus Schließblech SBA.K.152.P5.DFE-TFE.RS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4990373 "SCHLIESSBL.SBA.K.152.P5.DFE-TFE.RS" Produktdetails:– DIN rechts verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm- erhöhter Anpressdruck 0,5 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: VEKA– Alphaline, Softline 70 AD/MD, Swingline, Topline AD Gravur auf der Rückseite: SBA 152 P5

Original WINKHAUS Balkontürschnäpperbolzen in Grau aus schlagfestem PVC/Kunststoff.Herstellernummer: 5093001 “SCHNÄPPERBOLZEN BK.SGR”Funktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Produktmaße:13,9 x 14 x 8,7 mmKompatibel mit..– jeglichem Balkontürschnäpper von Winkhaus, Internorm (BK SL, WSK 52, WSK 60, WSK 61, WSK 121, WSK 144, BK 25, BK 219,…)Lieferumfang:– 1x Balkontürschnäpperbolzen

Winkhaus Sicherheitskippschließblech SBK.K.28 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 4 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: Salamander Herstellernummer Winkhaus: 4926454 “KIPPBL.SBK.K.28” Gravur auf der Rückseite: K 28 Hinweis: Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Winkhaus Verlängerungsschiene VK.AK.450-1 aus der Beschlagserie activPilot. Herstellernummer: 5002559 “VERLÄNGERUNGSSCHIENE VK.AK.450-1” Produktmerkmale: – Dient zum Positionieren eines Verschlußpunktes nahe dem Flügellager (verwendbar bis WK2/RC 2/RC 2N) – Senkrecht und waagerecht verwendbar – mit der Winkhaus Standardverzahnung koppelbar – In der Beschlagnut klemmbar – Rechts und links verwendbar – Bauteillänge 450 mm – Ablängbereich 250 mm – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Die Bezeichnung “VK AK 450” ist auf der Schiene eingraviert.

Original Winkhaus Drehsperre DS.24 in WeißHerstellernummer: 5033454 „DS.24.WS“ – Durch Spezialschlüssel absperrbar– Sicherung gegen unbeabsichtigtes Drehöffnen– Zum nachträglichen Einbau unabhängig von der Beschlaganordnung– Nur zusammen mit Schließblech SBA. .. einsetzbar– Benötigte Rahmenfalztiefe >24 mm– Einsetzbar bei Flügelaufdeckhöhen von 20 mm +2,5/-5 mm– Falztiefe bei 9 mm Nutmittenlage min. 22 mm– Falztiefe bei 13 mm Nutmittenlage min. 26 mm– Der Schlüssel SLUE.DS.SL ist separat zu bestellen. Lieferumfang:– 1 Winkhaus Drehsperre DS.24– 2 Schrauben DIN 965, M3 x 35– 4 Unterfütterungen Falls Sie einen/mehrere Schlüssel DS.SL benötigen, können Sie diese/n hier mitbestellen.Ebenfalls kompatibel ist der Schlüssel FSV SL (kürzerer Schlüssel) Die pulverbeschichtete weiße Oberfläche kann leichte Unebenheiten aufweisen.

Original Winkhaus Ziehgriff Stiftzieher MontageschlüsselHerstellerbezeichnung: STIFTZIEHER SW | Herstellernummer: 1992742mit Hartplastik-Ummantelung für LanglebigkeitFunktionen:– Stiftzieher auf der einen Seite– Ziehgriff auf der anderen Seite

Original Winkhaus Getriebeschiene GAM.2300-3 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969289 “GETRIEBE GAM.2300-3.D7,5” Produktbeschreibung: – Mittiger Griffsitz GM – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1800-2300 mm Flügelfalzhöhe Anzahl Sicherheitsschließzapfen: 3 Stück (GAM 2300-3) Die Bezeichnungen “GAM.2300 D7,5” und “FFH 1800 – 2300” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAM 2300-3 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

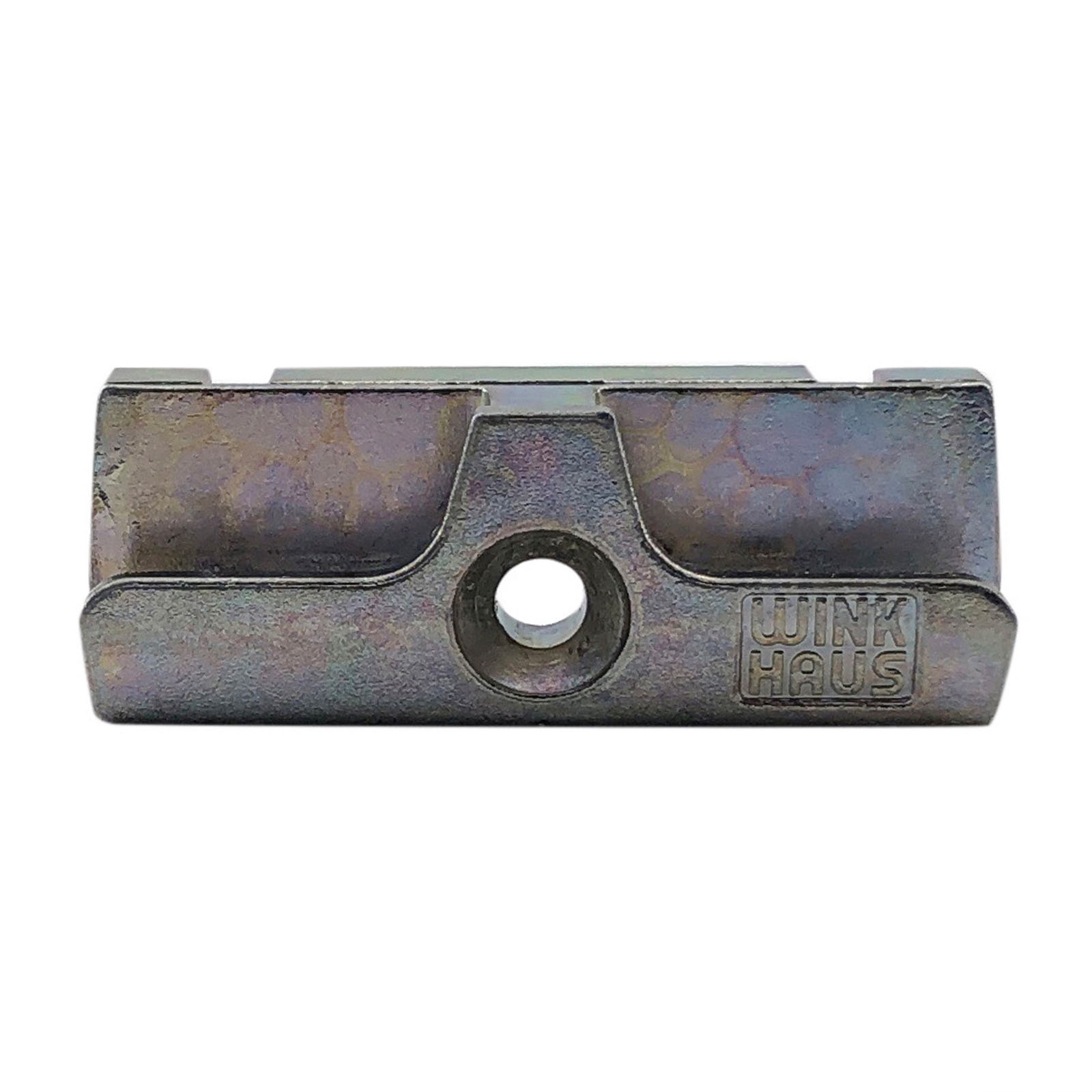

Winkhaus Schließblech SBA.K.161 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Material: Zinkdruckguss – Einsatzbereich: Basissicherheit – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 1 gerade Verschraubung – Nutmittenlage 13 mm Verwendung für Profilhersteller: ALUPLAST – Energeto, Ideal 4000 – 8000 Herstellernummer Winkhaus: 2824071 Gravur auf der Rückseite: A. 161 Hinweis: Die Schließbleche sehen teilweise sehr identisch aus. Bitte beachten Sie die kompatiblen Profil-Angaben sowie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Original Winkhaus Stulpflügelgetriebe GASK.1550-1 aus der Beschlagserie activPilot.Herstellernummer: 4933707 "STULPGETR.GASK.1550-1" Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1300 mmmax. Flügelfalzhöhe: 1550 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 1Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja

Original Winkhaus Mittenverriegelung MK.VS.250.KG aus der Beschlagserie activPilot ControlHerstellernummer: 4966406 "MITTENVER.MK.VS.250.KG" Produktbeschreibung:- Mittenverriegelung mit Magnetkontaktgeber- Magnetkontaktgeber für Magnet-Verschlusssensoren VS.B..., VS.BK.06, VS.K.06, VS.DIBT.06 oder FM.V- Mittenfixierung serienmäßig- Verlängerbare Mittenverriegelung, koppelbar mit der Winkhaus-Standardverzahnung- Stulplänge 250 mm Bauteiltyp: Mitlaufender KontaktgeberKombiniertes Bauteil: MittenverriegelungFensterwerkstoff:Aluminium, Holz, Kunststoff, StahlÜberwachungsart: zusätzl. VerschlussüberwachungFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 12  mmFunktionsprinzip: MagnetkontaktAnzahl Verschlusspunkte: 0Farbe: silberOberfläche: verzinkt Mitlaufender Kontaktgeber:Der mitlaufende Kontaktgeber ist das flügelseitige Gegenstück zum Verschlusssensor für die elektronische Fensterüberwachung. Er ist ein Standardbauteil mit einem integriertem Kontaktgeber, der sich bei dem Schalten des Fensterbeschlages mitbewegt. So ist er für eine kombinierte Öffnungs- und Verschlussüberwachung geeignet.

Original Winkhaus Stulpflügelgetriebe GASK 2000-4 für konstanten Griffsitz bei gegenüberliegender Beschlagnut aus der Produktlinie activPilot. Herstellernummer: 4933722 “STULPGETR.GASK.2000-4”   Produktbeschreibung: – Für konstanten Griffsitz bei gegenüberliegender Beschlagnut – Einteilig – In der Beschlagnut klemmbar – Verdeckt liegender Bedienungshebel leicht zugänglich – Einteiliger Verschlusshub analog zur Getriebeschiene GAK oder GAM – Sicherheitsschließbleche generell vormontiert – Adapter für die Funktionsbauteile DFE und TFE in den Sicherheitsschließblechen montierbar – ab GASK.945-1 – Mittenfixierung serienmäßig – Rechts und links verwendbar – Lieferzustand ist die Drehstellung – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten – kürzbar gemäß der angegebenen FFH   Anwendungsbereich: 1750 – 2000 mm Flügelfalzhöhe   Die Bezeichnungen “GASK 2000 BK” und “FFH 1750 – 2000” sind eingraviert. Bei dieser Ausführung sind 4 Schließbleche montiert/aufgeschweißt.

Original WINKHAUS Balkontürschnäpper BK WSK 52 in Silber mit SchnäpperbolzenFunktionsweise:– zum Schließen Ihrer Balkon-/Terrassentüren– Ersatzteil für Ihren alten/defekten Schnäpper– Schnäpperbolzen wird auf die Getriebeschiene geschraubt (am Fenster-/Türflügel)Produktmaße:138 x 17 x 12,5 mmLieferumfang:– Balkontürschnäpper BK WSK 52– SchnäpperbolzenAuf der Vorderseite ist “BK WSK” und auf der Hinterseite “BK WSK 52” eingraviert.

Original Winkhaus Stulpflügelgetriebe GASK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4933709 "STULPGETR.GASK.1775-2"Bauteiltyp: StulpgetriebeGetriebeart: Stulp-TastergetriebeFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: konstantGriffhöhe: 550 mmAbschließbar: neinmin. Flügelfalzhöhe: 1525 mmmax. Flügelfalzhöhe: 1775 mmAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 2Vormontiertes Schließblech: SEFFenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutFarbe: silberOberfläche: verzinktHubrichtung: gleichläufigGetriebehub: 19Hebellänge: langKlemmung: jaKoppelbar: ja

Original Winkhaus Getriebeschiene GAK.1100-1 aus der Beschlagserie activPilot.Herstellernummer: 4926234 “GETRIEBE GAK.1100-1”Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne StulpplattenAnwendungsbereich:850 – 1100 FlügelfalzhöheGriffsitz:375 mm (G 375)Die Bezeichnungen “GAK 1100” und “G 375 FFH 850 – 1100” sind eingraviert.

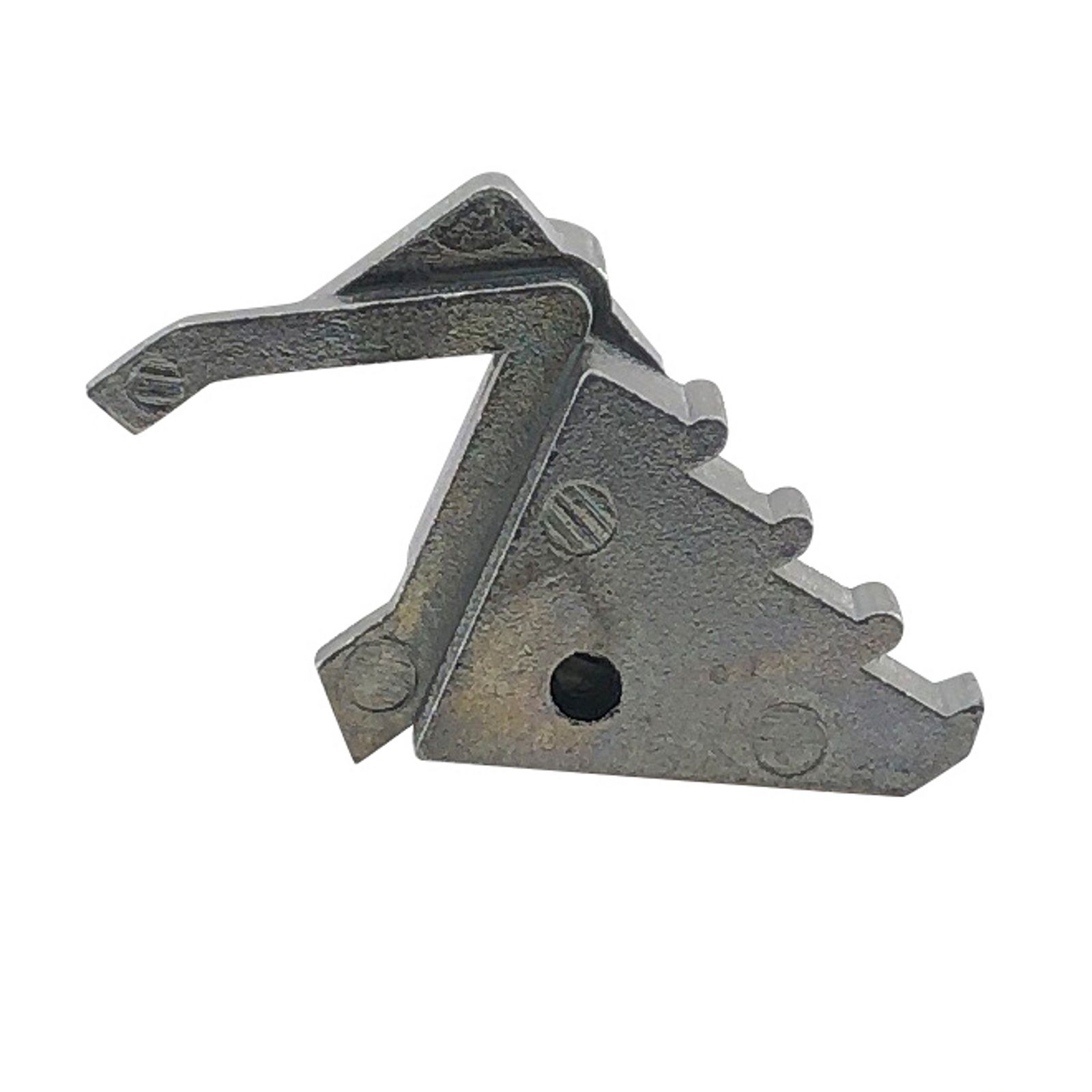

Original Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung aus der Produktlinie activPilot.Herstellernummer: 5115572 bzw. 4941704 „MEHRFACHSPALTLÜFTUNG MSL-OS.LS” – Ermöglicht eine Spaltlüftung von ca. 20 – 45 mm in gekippter Stellung– Mehrfachspaltlüftung MSL.OS als Zusatzausstattung nachrüstbar in Fensterprofilen, die eine Rahmenfalztiefe von 25 mm aufweisen (bei 9 mm Nutmittenlage)– Einfache Montage ohne Werkzeug möglich– MSL.OS kann am progressiven Scherenanzug einfach nachgerüstet werden, indem man diesen hochzieht und die MSL.OS einlegt– Kann in allen Oberschienen OS … mit progressivem Scherenanzug nachgerüstet werden– Ausführungen in rechter und linker Variante erhältlich Die genaue Montageanleitung kann bei den Produktbildern entnommen werden. Lieferumfang:– Winkhaus Mehrfachspaltlüftung MSL-OS in linker Ausführung Hinweis:Wenn das Scherenlager auf der rechten Seite verschraubt ist und der Fenstergriff auf der linken Seite sitzt, benötigen Sie eine rechte Ausführung. Sitzt das Scherenlager links und der Griff ist auf der rechten Seite, benötigen Sie die linke Ausführung der Mehrfachspaltlüftung.

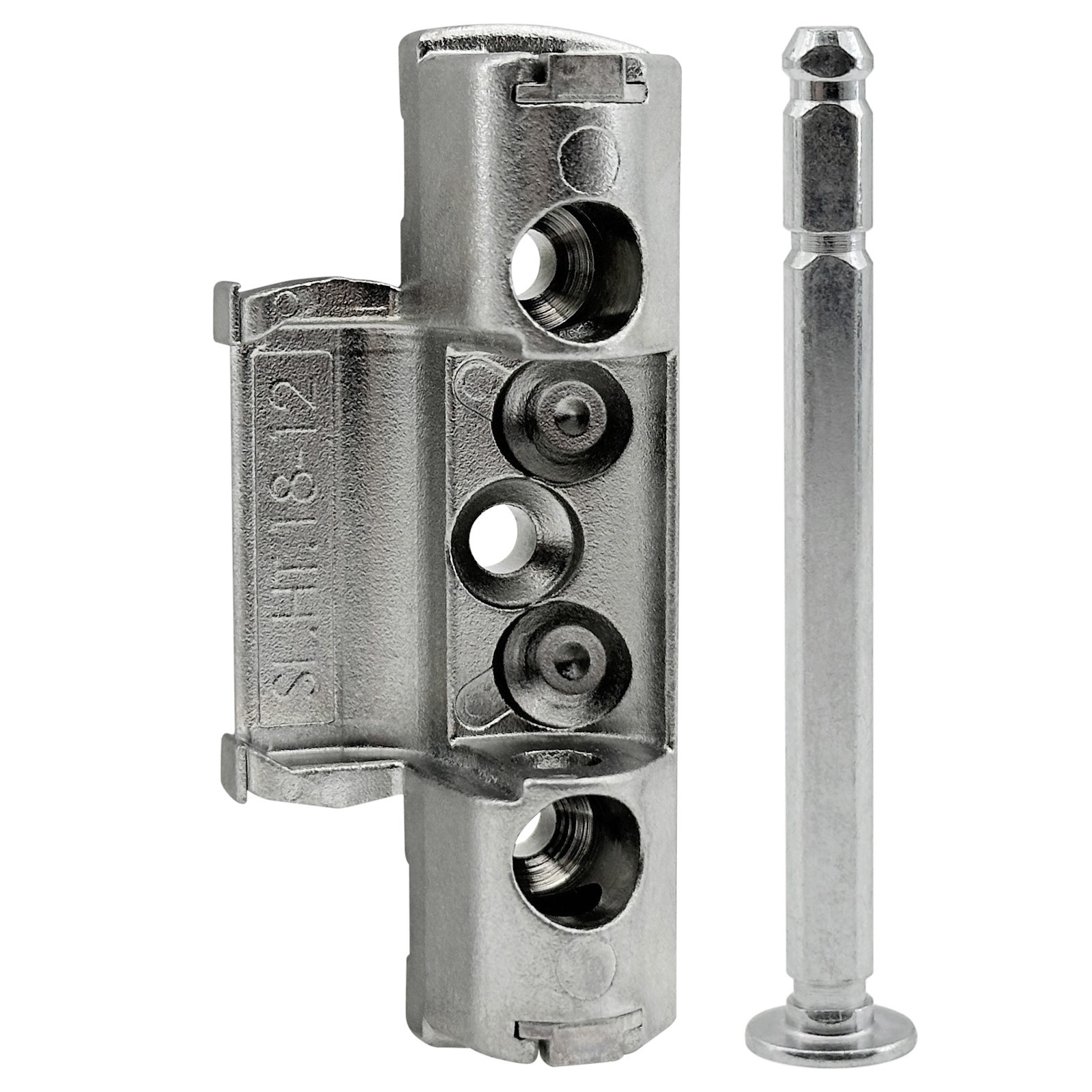

Original Winkhaus Scherenlager SL.HT.18-12 in SilberHerstellernummer: 4939893 „SCHERENLAG.SL.HT.18-12“ Funktionsweise:– wird auf dem Blendrahmen montiert– dient zur Aufnahme von Schere, Drehlager oder Kippbändern– ermöglicht die Verbindung zwischen Fensterflügel und Blendrahmen– Montage erfolgt auf der aufliegenden Bandseite Das Scherenlager SL.HT.18-12 gehört zur activPilot Concept Serie und ist für Holzfenster mit aufliegender Bandseite vorgesehen. Es wird im Blendrahmen montiert und besitzt eine Topfausführung zur formschlüssigen Aufnahme. Das Bauteil ist für Flügelgewichte bis 130?kg (bzw. 150?kg bei einer Flügelfalzbreite =?1,1?m) ausgelegt. Die Oberfläche ist verzinkt, die Bandseite silberfarben. Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– max. Flügelgewicht bei FFB = 1,1 m: 150 kg– Anzahl Schraubenlöcher: 5– Oberfläche Bandseite: verzinkt– Farbe Bandseite: silber Lieferumfang:– Scherenlager SL.HT.18-12

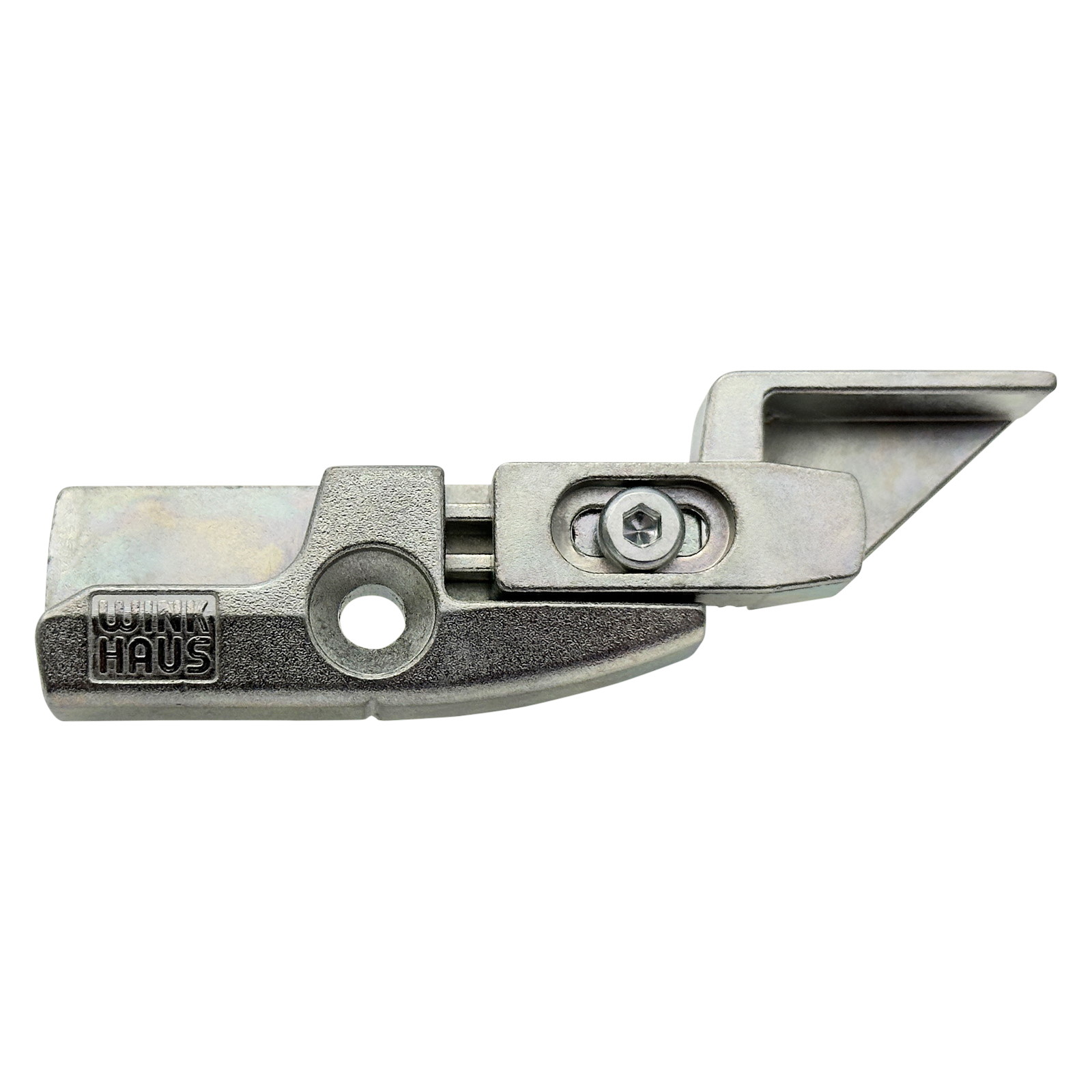

Winkhaus Schließblech SBA.K.28.DFE-TFE.LS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 4935783 "SCHLIESSBL.SBA.K.28.DFE-TFE.LS" Produktdetails:– DIN links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: Salamander Gravur auf der Rückseite: A 28 oder 28 A

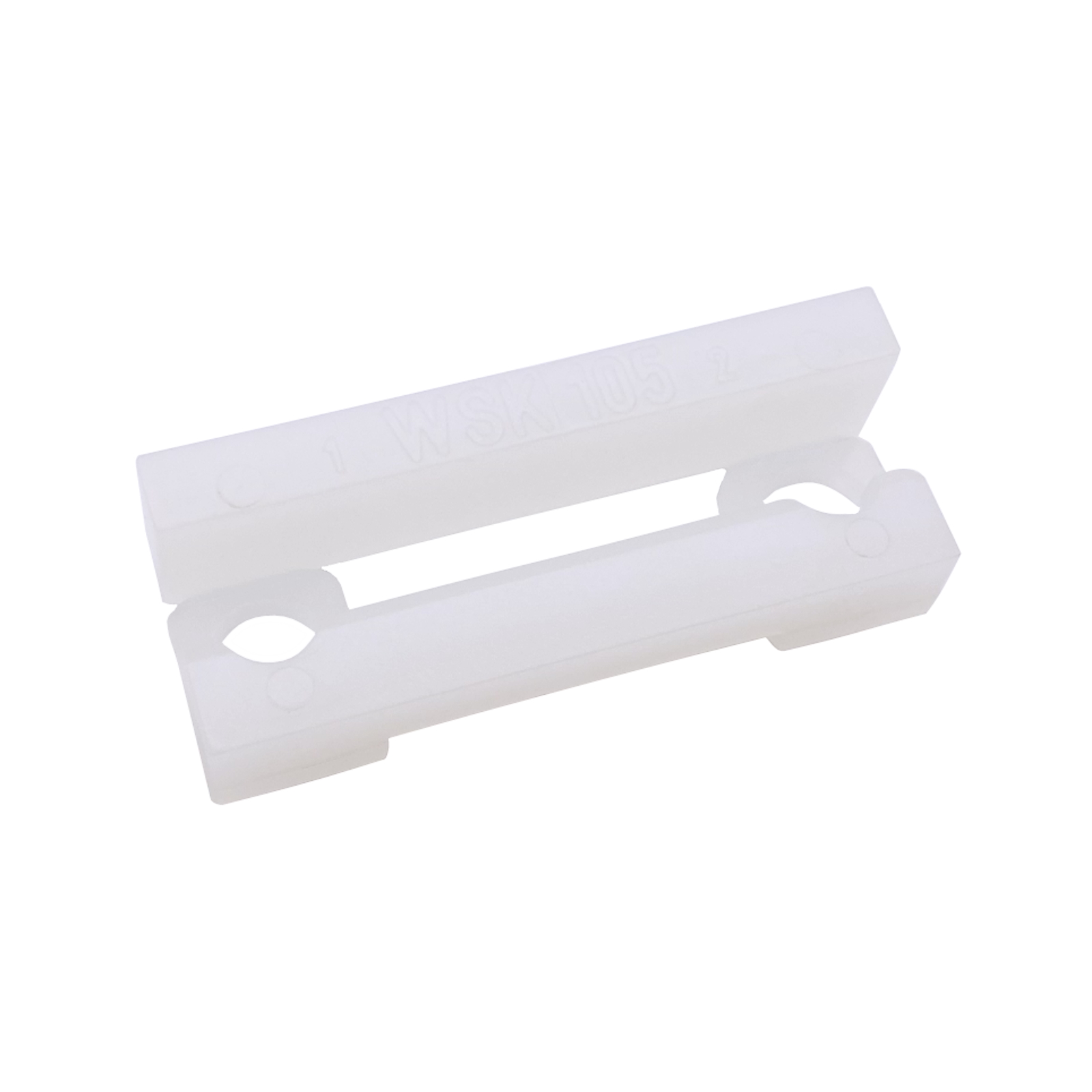

Original Winkhaus Formteil WSK 105Herstellernummer: 1323733 "FORMTEIL WSK105"Das Formteil ist ein Unterlegteil für Bauteile und dient der Profilanpassung. Es wird z.B. unter den Balkontürschnäpper BK SL gesteckt um somit genau für das vorhandene Fensterprofil zu passen.

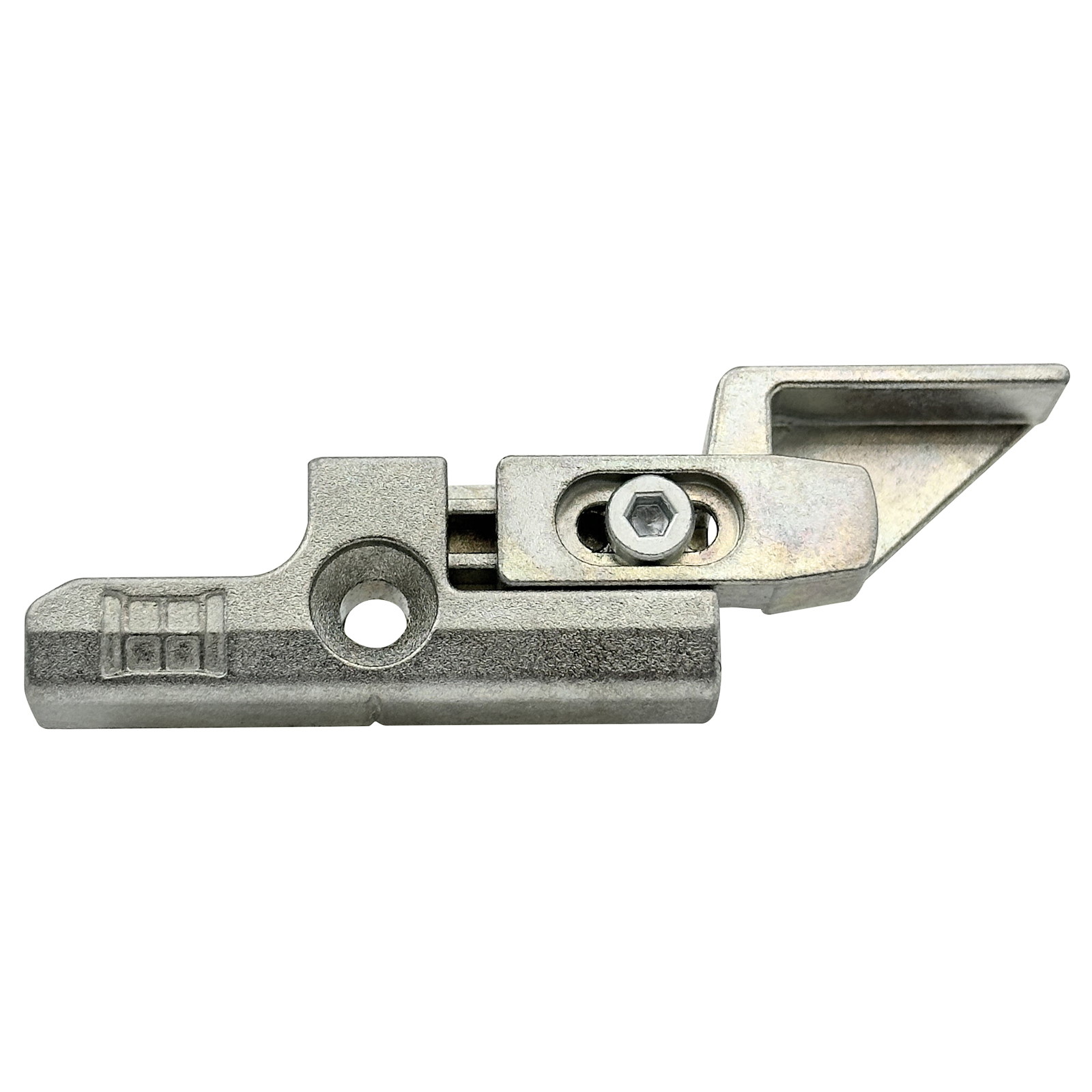

Winkhaus Schließblech SBA.K.652.P5.DFE-TFE.LS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 5030365 "SCHLIESSBL.SBA.K.652.P5.DFE-TFE.LS" Produktdetails:– DIN links verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm- erhöhter Anpressdruck 0,5 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: OKNOPLAST Auf der Rückseite befindet sich die Bezeichnung "652" und "P5", vorne ist das OKNOPLAST-Logo anstatt des Winkhaus-Logo eingraviert.

Original Winkhaus Ecklager EL.HW.20-12.LS.WS in WeißHerstellernummer: 4999557 „ECKLAG.EL.HW.20-12.LS.WS“ Funktionsweise:– verbindet den Fensterflügel mit dem Blendrahmen an der Unterseite– ermöglicht die Dreh- und Kippfunktion des Fensterflügels– Montage erfolgt rahmenseitig mit 4 Schrauben– für links angeschlagene Fenster mit aufliegender Bandseite Das Ecklager EL.HW.20-12.LS.WS gehört zur activPilot Serie und wird in Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Die Montage erfolgt rahmenseitig im unteren Eckbereich, das Ecklager wird dort mit dem Flügellager verbunden. Die Bandseite ist gepulvert in Weiß (ähnlich RAL 9016) ausgeführt und bietet eine hohe Korrosionsbeständigkeit. Technische Daten:– Bauteiltyp: Ecklager– Serie: activPilot – Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Kipp vor Dreh– Bandseitenausführung: activPilot Concept K– max. Flügelgewicht: 130 kg– Ecklagerbolzen Ø: 7 mm– Breite Ecklagerplatte: 24–29 mm– Anzahl Schraubenlöcher: 4– Profilbearbeitung: nicht notwendig– Farbe: weiß (ähnlich RAL 9016)– Oberfläche: pulverbeschichtet Lieferumfang:– Ecklager EL.HW.20-12.LS.WS
