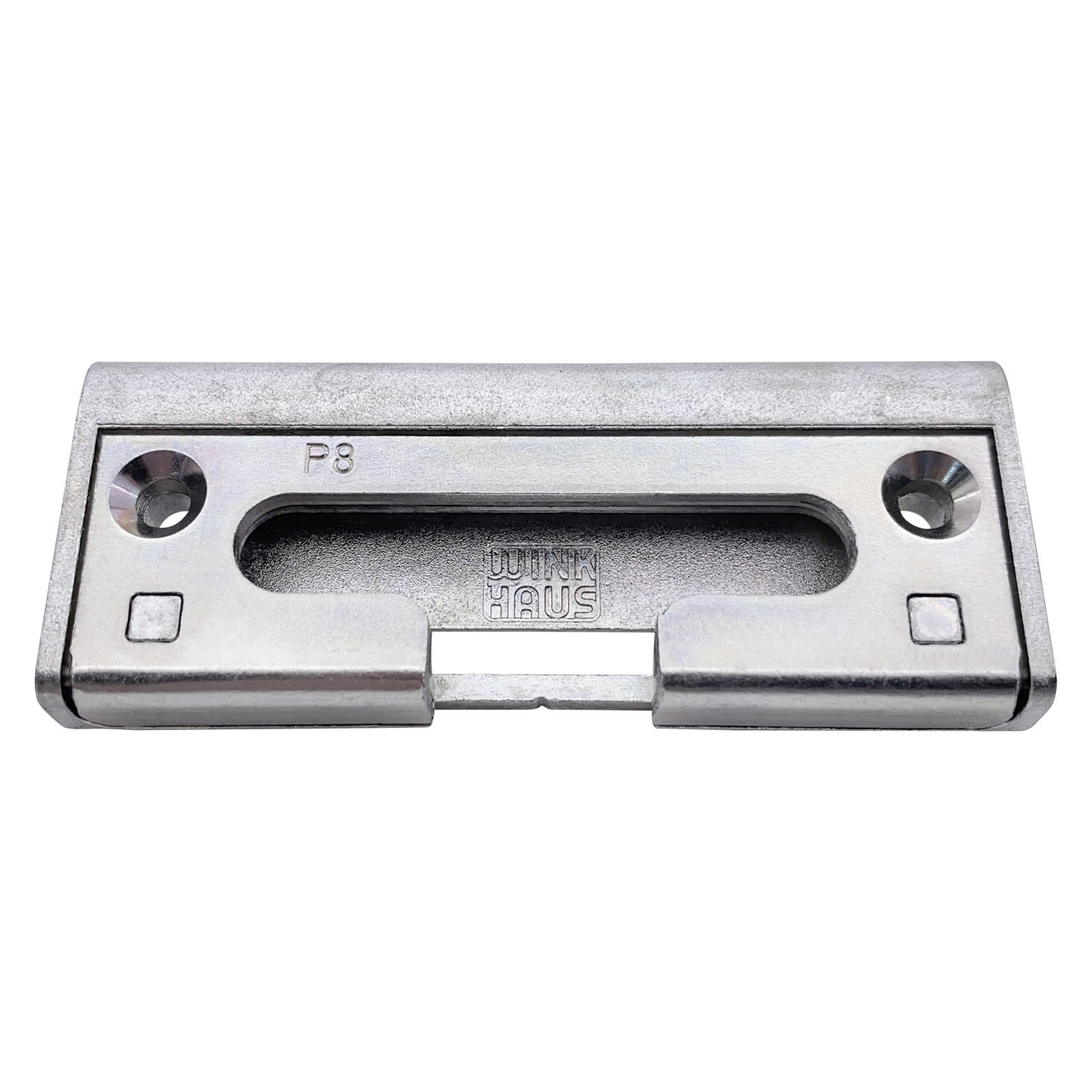

Original Winkhaus Sicherheitskippschließblech SBK.K.60.BS.RC.P8 für Bodenschwellen aus der activPilot-Serie.Herstellernummer: 5041483 "KIPPBLECH SBK.K.60.BS.RC.P8"Produktbeschreibung:Bauteiltyp: KippschließblechFensterwerkstoff: KunststoffNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: Dreh-KippAnpressdruck: + 0,8 mmSchließblechtiefe: 32 mmBodenschwellentyp: 20mm BodenschwelleFalzluft Bodenschwelle: 10 mmWerkstoff Schließbleche: Zinkdruckguss-StahlFarbe: silberOberfläche: verzinktSicherheitseignung: RC-tauglichBefestigungsart: FensterbauschraubeAnzahl Schraubenlöcher: 2Schraubachse 1: 18 mmSchraubabstand Achse 1: 64 mmSchraubachsenwinkel: 90°Einlaufschräge: neinEinlaufbreite Kippblech: 18 mmMit Auflauf: neinMit Langloch: neinMit Boden: jaDie Bezeichnung 60BS-RC ist auf der Rückseite eingraviert, auf der Vorderseite "P8" für den zusätzlichen Anpressdruck.

Original Winkhaus Getriebeschiene GAKA.2225-2 D.. aus der Beschlagserie activPilot.Herstellernummern:5015012 “GETRIEBE GAKA.2225-2.D45”5015013 “GETRIEBE GAKA.2225-2.D50” Produktbeschreibung:– Konstanter Griffsitz GK– Das Dornmaß beträgt wahlweise 45 oder 50 mm– Abschließbar, geeignet für Drehkipp-Terrassentüren– In der Beschlagnut klemmbar– Mit Zusatzverriegelungen verlängerbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück)– Getriebeschlosskasten vom Falz her einfräsbar– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 – 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAKA.2225-2) Die Bezeichnungen “GAKA.2225” und “G 1050 FFH 1975 – 2225” sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-2 abgebildet, sondern eine andere Größe zur Veranschaulichung. Diese Schiene kann als Alternative für die GRKA 2225/2 D45 bzw. GRKA 2225/2 D50 genommen werden.

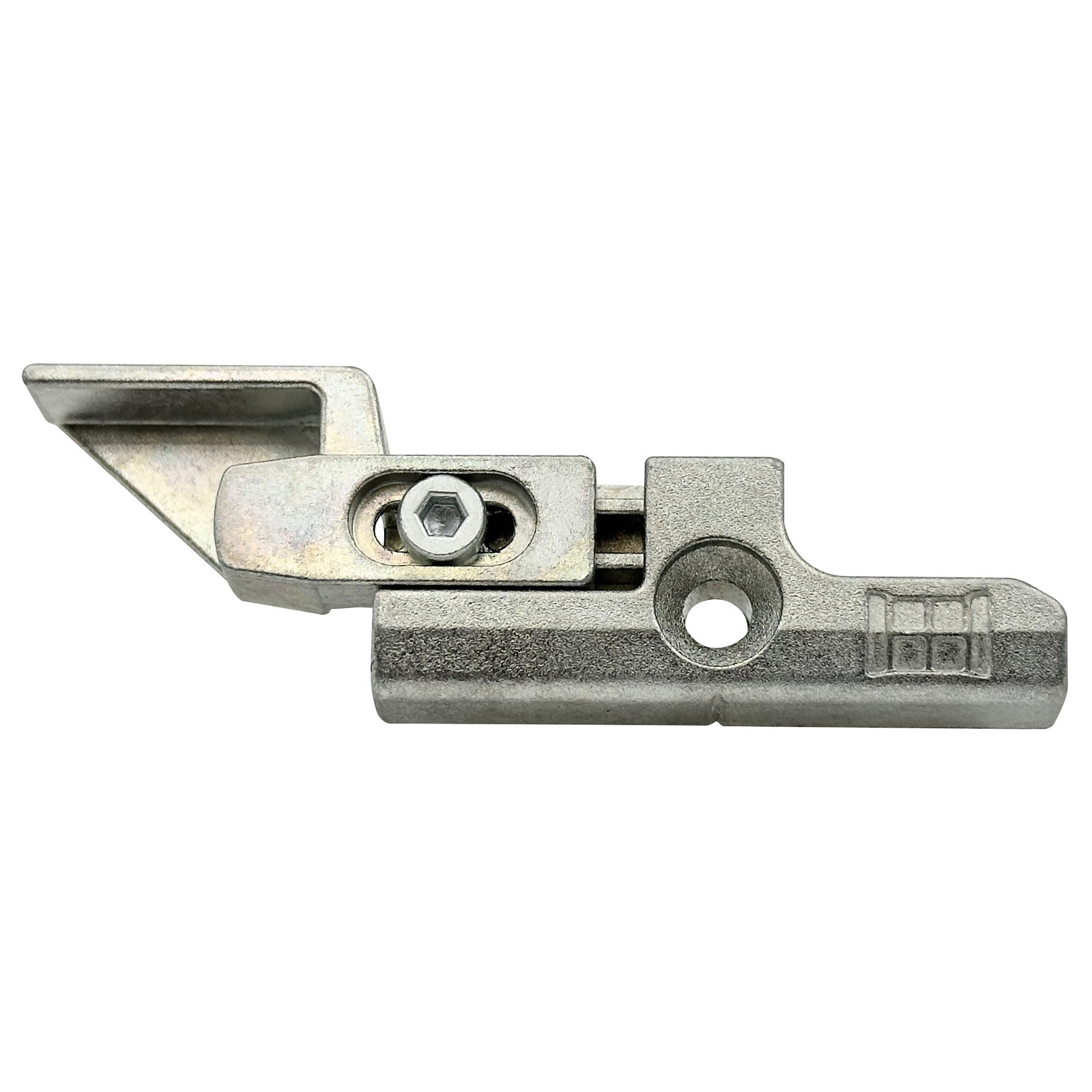

Winkhaus Schließblech SBA.K.652.DFE-TFE.RS für Kunststofffenster aus der Beschlagserie activPilot Concept.Herstellernummer: 5030362 "SCHLIESSBL.SBA.K.652.DFE-TFE.RS" Produktdetails:– DIN rechts verwendbar– Material: Zinkdruckguss– Einsatzbereich: Basissicherheit– Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung– 1 gerade Verschraubung– Nutmittenlage 13 mm Zusatzfunktionen (..DFE-TFE):– Dient als Adapter für das Duo- oder Trifunktionselement– Hintere Anschlagfläche verhindert das Übergreifen des Flügelbauteils– In der Höhe justierbar Verwendung für Profilhersteller: OKNOPLAST Auf der Rückseite befindet sich die Bezeichnung "652", vorne ist das OKNOPLAST-Logo anstatt des Winkhaus-Logo eingraviert.

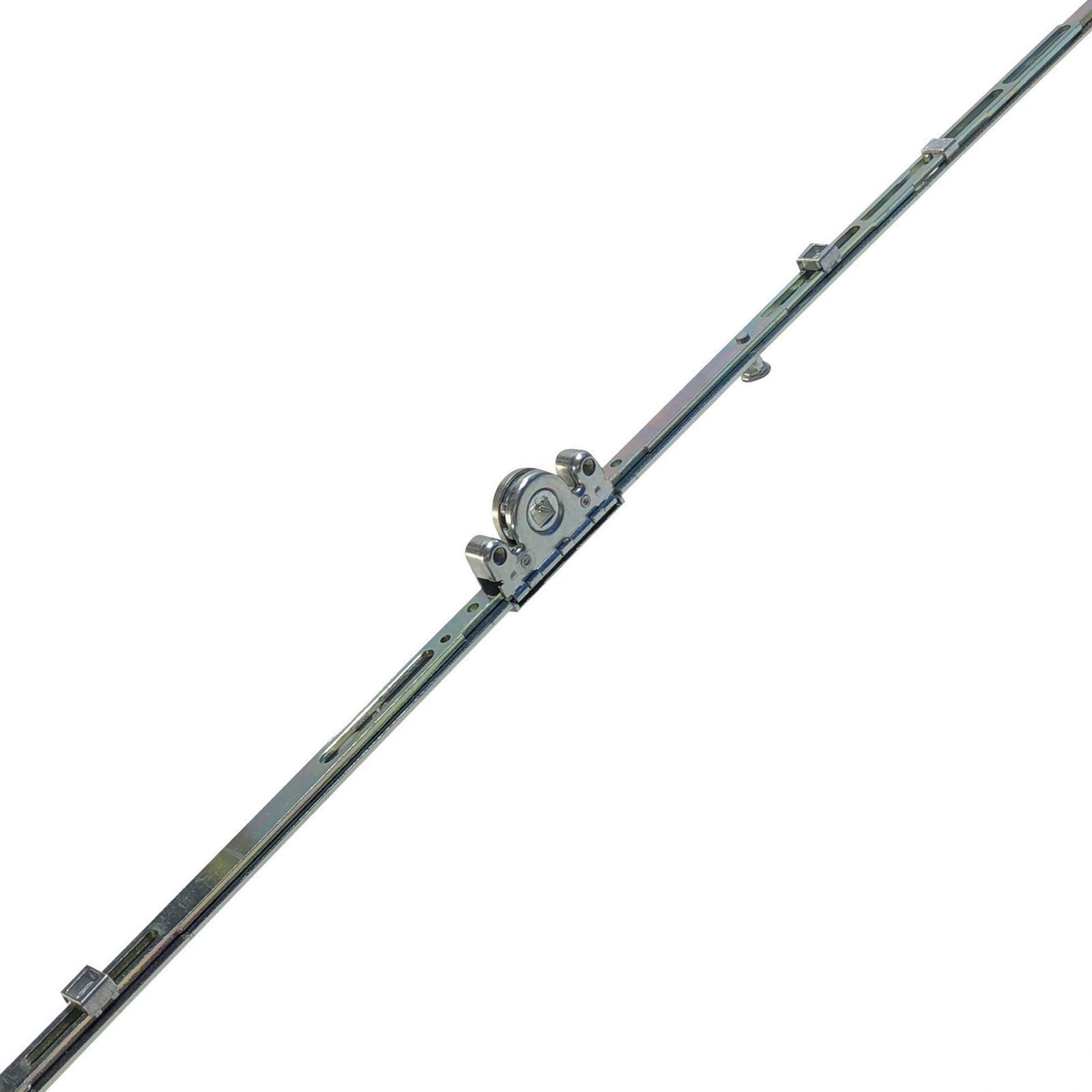

Original Winkhaus Getriebeschiene GAK.1775-2 aus der Beschlagserie activPilot.Herstellernummer: 4926228 “GETRIEBE GAK.1775-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1525 – 1775 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1775-2) Die Bezeichnungen “GAK.1775” und “G550 FFH 1525-1775” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1775-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

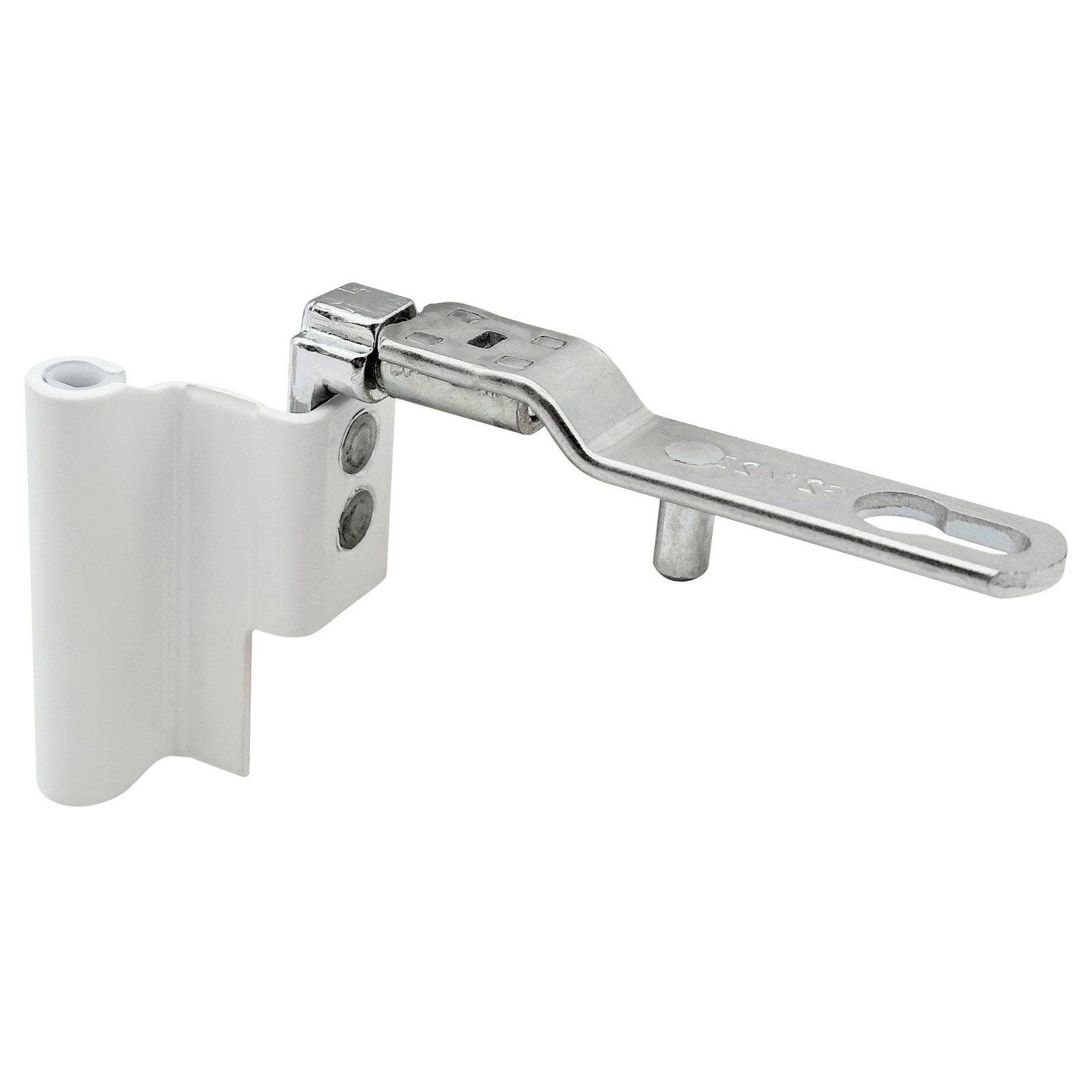

Original Winkhaus Drehlagerband DL.K.20-9.LS.WS in WeißHerstellernummer: 4928095 „DREHL.BAND DL.K.20-9.LS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel montiert– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift– Montage auf der aufliegenden Bandseite für links angeschlagene Fenster Das Drehlagerband DL.K.20-9.LS.WS gehört zur activPilot Concept Serie und ist für links angeschlagene Fenster aus Aluminium, Holz, Kunststoff oder Stahl mit aufliegender Bandseite geeignet. Es wird am Fensterflügel montiert und bildet zusammen mit dem Drehlagerwinkel eine vollständige Lagerlösung für die Drehfunktion. Die Bandseite ist weiß pulverbeschichtet (ähnl. RAL 9016), das Bauteil selbst verzinkt. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 9 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-9.LS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

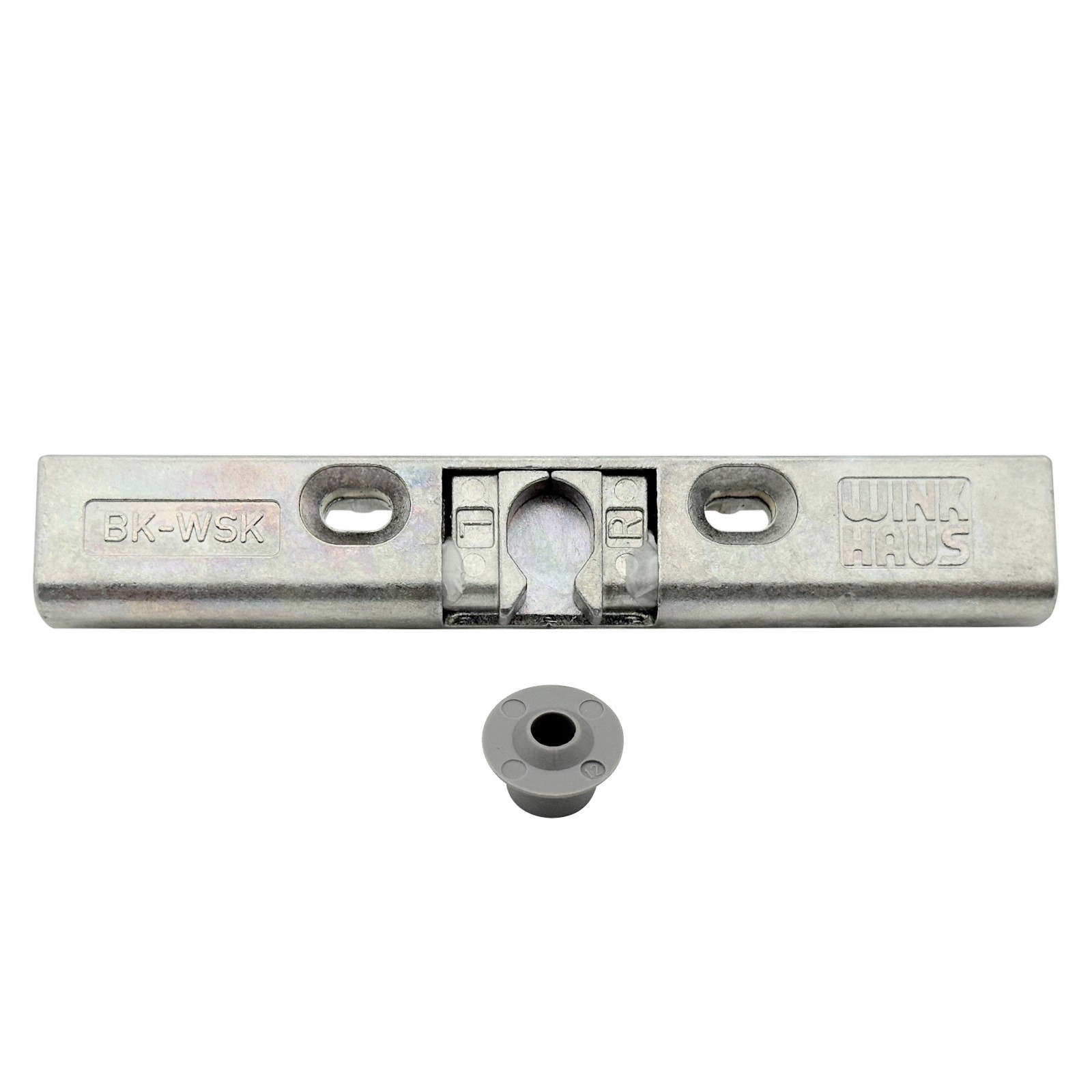

Original Winkhaus Balkontürschnäpper BK 73 RC SL in SilberHerstellernummer: 4935920 „BALKONTÜRSCHNÄPPER BK 73 RC SL“ Funktionsweise:– dient zum temporären Schließen von Balkon- oder Terrassentüren– hält die Tür in Schnappstellung ohne Verriegelung– Montage im verdecktliegenden Blendrahmenbereich– wird fest verschraubt, keine Anpressdruckverstellung Der Balkontürschnäpper BK 73 RC SL gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Türen mit aufliegender Bandseite aus Aluminium eingesetzt. Er ist verdeckt im Blendrahmen montierbar und besitzt keine Anpressdruckverstellung. Die verzinkte Ausführung ist silberfarben und wird als Mehrwegverpackung geliefert. Technische Daten:– Bauteiltyp: Balkontürschnäpper– Serie: activPilot Concept– Fensterwerkstoff: Aluminium– Falzluft: 12 mm– Bauteillänge: 105 mm– Bauteiltiefe: 17 mm– Schraubachse 1: 4,2 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen – verdecktliegend– Oberfläche: verzinkt– Farbe: silber Lieferumfang:– Balkontürschnäpper BK 73 RC SL

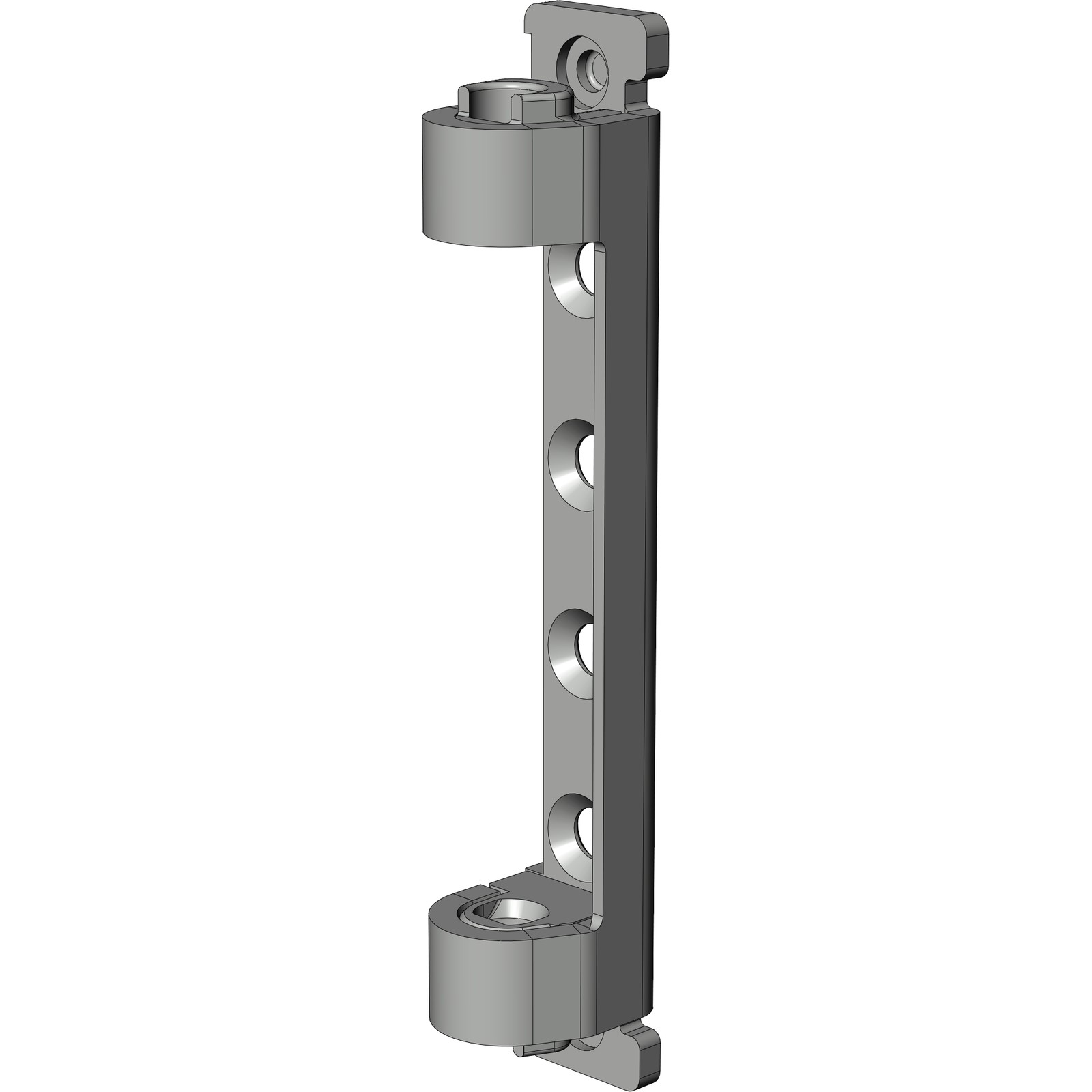

Original Winkhaus Scherenlager SL.C.3-6 in WeißHerstellernummer: 5081490 „SCHERENLAGER SL.C.3-6.WS“ Funktionsweise:– dient zur Aufnahme der Schere bzw. zur Lagerung auf der Bandseite– verbindet Fensterflügel und Blendrahmen auf der aufliegenden Bandseite– geeignet für DIN links und DIN rechts– ausgelegt für Nutmittenlage 9 mm oder 13 mm bei 12 mm Falzluft Das Scherenlager SL.C.3-6.WS gehört zur Serie activPilot Concept C (Dreh-Kipp-Beschläge, aufliegende Bandseite). Es wird am Blendrahmen montiert und bildet die Lagerstelle für die bandseitige Scherenanbindung. Die Bandseite ist weiß gepulvert (ähnl. RAL 9016). Technische Daten:– Bauteiltyp: Scherenlager– Serie: activPilot Concept C– Fensterwerkstoff: Aluminium, Kunststoff– Nutmittenlage: 9 mm, 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Sichtbarkeit: aufliegend– max. zul. Flügelgewicht: 130 kg– Flügelgewicht (FFB bis 1,1 m): 150 kg– Ø Lagerzapfen oben/unten: 6 mm; Länge Lagerzapfen oben/unten: 3 mm Lieferumfang:– Scherenlager SL.C.3-6.WS inkl. Scherenlagerstift

Original Winkhaus Getriebeschiene GAK.1325-2 D 7,5 aus der Beschlagserie activPilot. Herstellernummer: 4969426 “GETRIEBE GAK.1325-2.D7,5” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 7,5 mm – In der Beschlagnut klemmbar – Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (2 Stück!) – Getriebeschlosskasten vom Falz her einfräsbar – Getriebeschlosskasten einbohrbar – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 1075-1325 mm Flügelfalzhöhe Griffsitz: 550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK 1325-2) Die Bezeichnungen “GAK.1325”, “D7,5.G550”, “FFH 1075-1325” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GAK 1325-2 D7,5 abgebildet, sondern eine andere Größe zur Veranschaulichung.

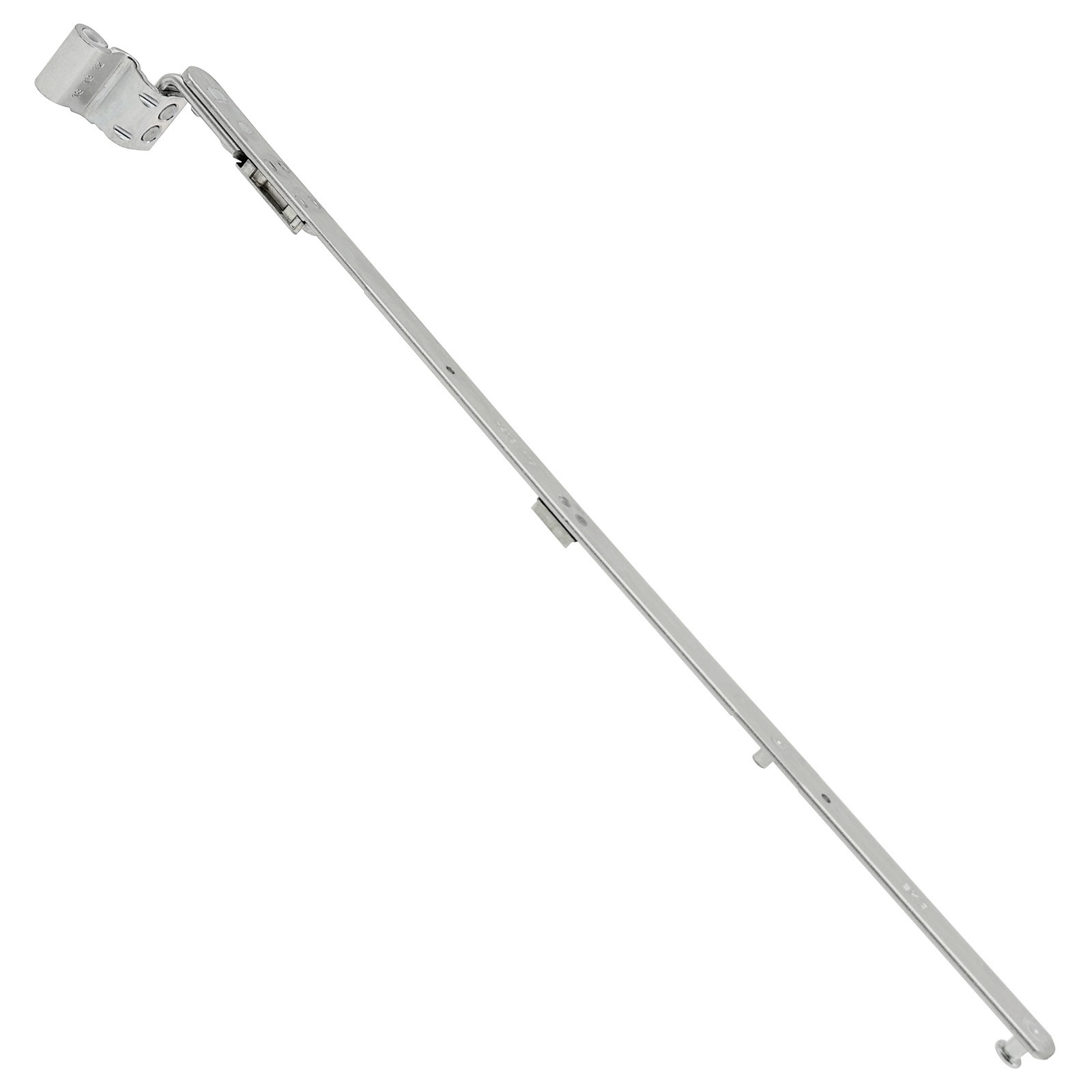

Winkhaus Schere SH2.T.18-13-12.LS in Silber Herstellernummer: 4989759 „SCHERE SH2.T.18-13-12.LS“ Funktionsweise ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene montiert mit rahmenseitigem Scherenlagerstift für links angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-13-12.LS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Der Bauteiltyp ermöglicht eine Dreh- und Kippöffnung des Fensterflügels und ist fertig zur Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters vorgesehen. Die Bandseite ist silberfarben und verzinkt. Lieferumfang Schere SH2.T.18-13-12.LS

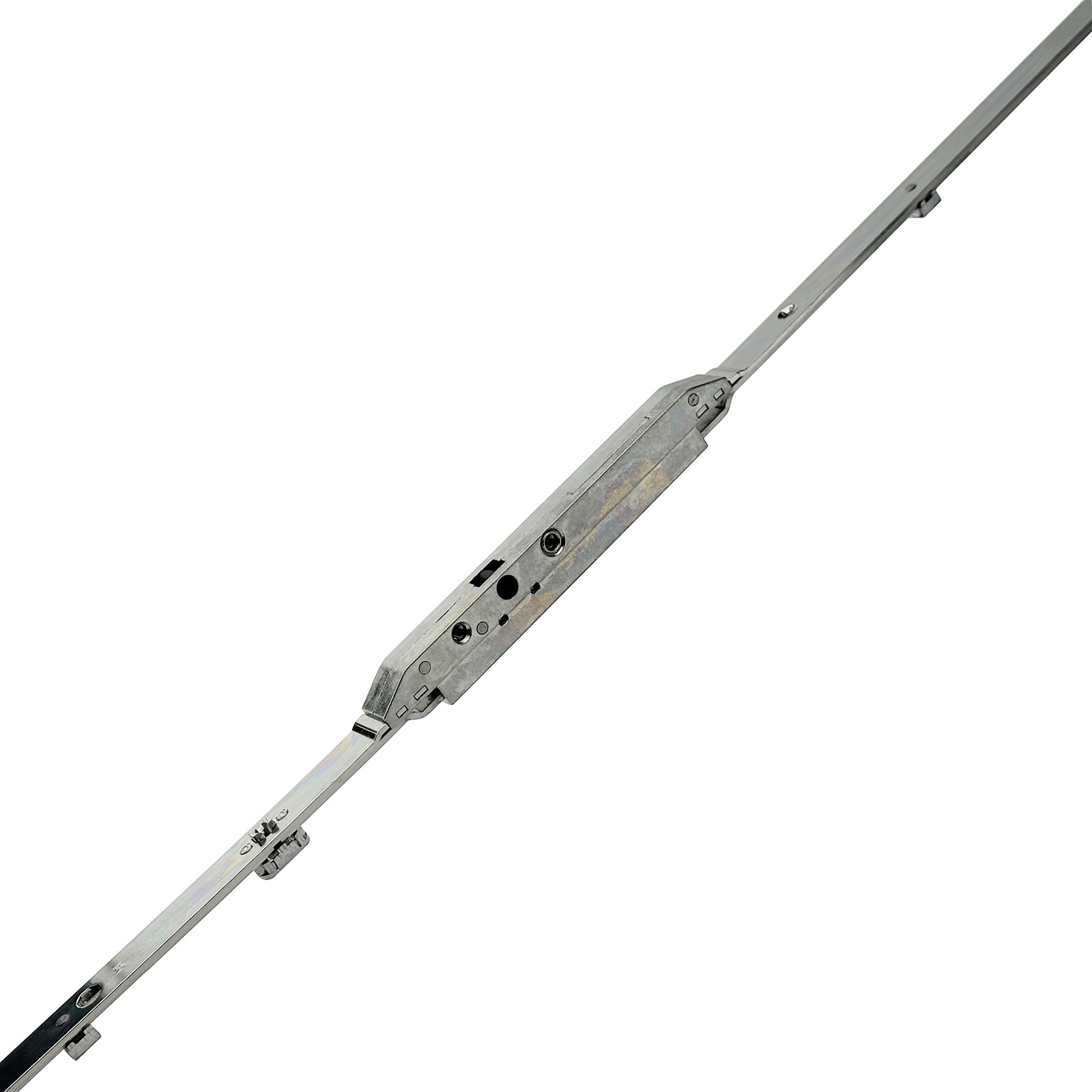

Original Winkhaus Getriebeschiene GAK.2000-2.D-6 aus der Beschlagserie activPilot.Herstellernummer: 5041248 “GETRIEBE GAK.2000-2.D-6” Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß -6  mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1750 - 2000 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.2000-2.D-6)Die Bezeichnung "GAK 2000 D-60" ist auf der Schiene eingraviert.

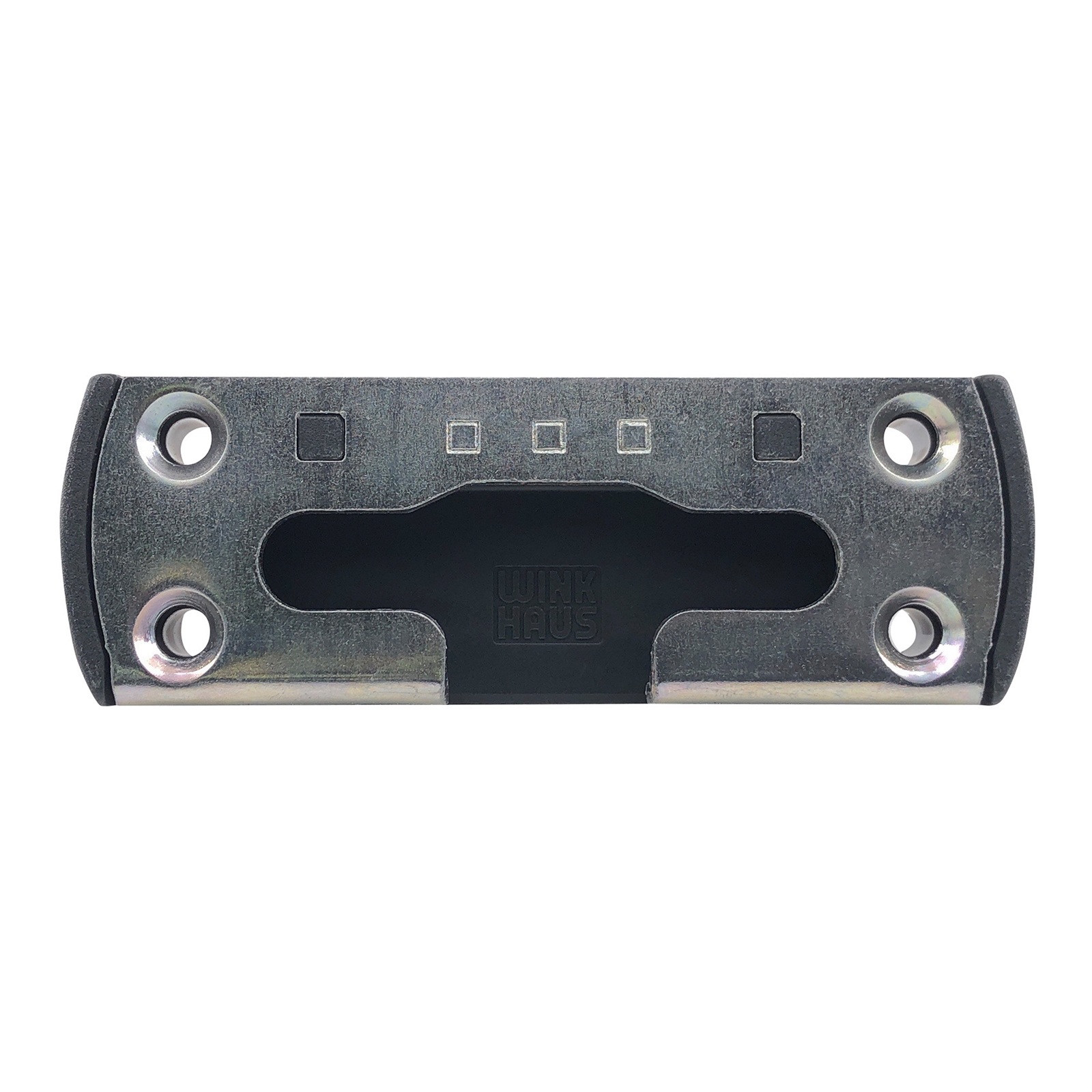

Winkhaus Sicherheitskippschließblech SBK.K.61 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Silber verzinkte Stahlbrücke mit Kunststoff-Unterteil (Profil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 4 gerade Verschraubungen – Nutmittenlage 13 mm Verwendung für Profilhersteller: ALUPLAST – Ideal 2000 bis 3000 Herstellernummer Winkhaus: 2892209 “KIPPBL.SBK.K.61” Gravur auf der Rückseite: SBK.K.61 Hinweis: Die Sicherheitskippschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Kippschließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Kippschließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

Original Winkhaus Getriebeschiene GAK.1550-2 aus der Beschlagserie activPilot.Herstellernummer: 4926225 “GETRIEBE GAK.1550-2”  Produktbeschreibung:– Konstanter Griffsitz GK– Dornmaß 15,5 mm– In der Beschlagnut klemmbar– Funktionsbauteile wie DFE und TFE nachrüstbar– Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle)– Rechts und links verwendbar– Sicherheitsschließzapfen als verstellbarer Achtkantbolzen– Getriebeschlosskasten vom Falz her einfräsbar– Getriebeschlosskasten einbohrbar– Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand– Mittenfixierung serienmäßig– Lieferzustand ist die Drehstellung– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°– Stulpbreite 16 mm– Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1300 – 1550 Flügelfalzhöhe Griffsitz:550 mm (G 550) Anzahl Sicherheitsschließzapfen: 2 Stück (GAK.1550-2) Die Bezeichnungen “GAK.1550” und “G550 FFH 1300-1550” sind eingraviert. Hinweis: Auf dem Produktbild ist kein GAK.1550-2 abgebildet, sondern eine andere Größe zur Veranschaulichung.

Original Winkhaus Duofunktionselement DFE.652 für OKNOPLAST.Herstellernummer: 5034328 "DUOFUNKTIONSELEMENT DFE.652" Technische Informationen:Bauteiltyp: FehlschaltsicherungFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 13 mmFalzluft: 12 mmAnschlagseite: DIN links, DIN rechtsFarbe: silberOberfläche: verzinktZusätzliche: Funktion Flügelheber

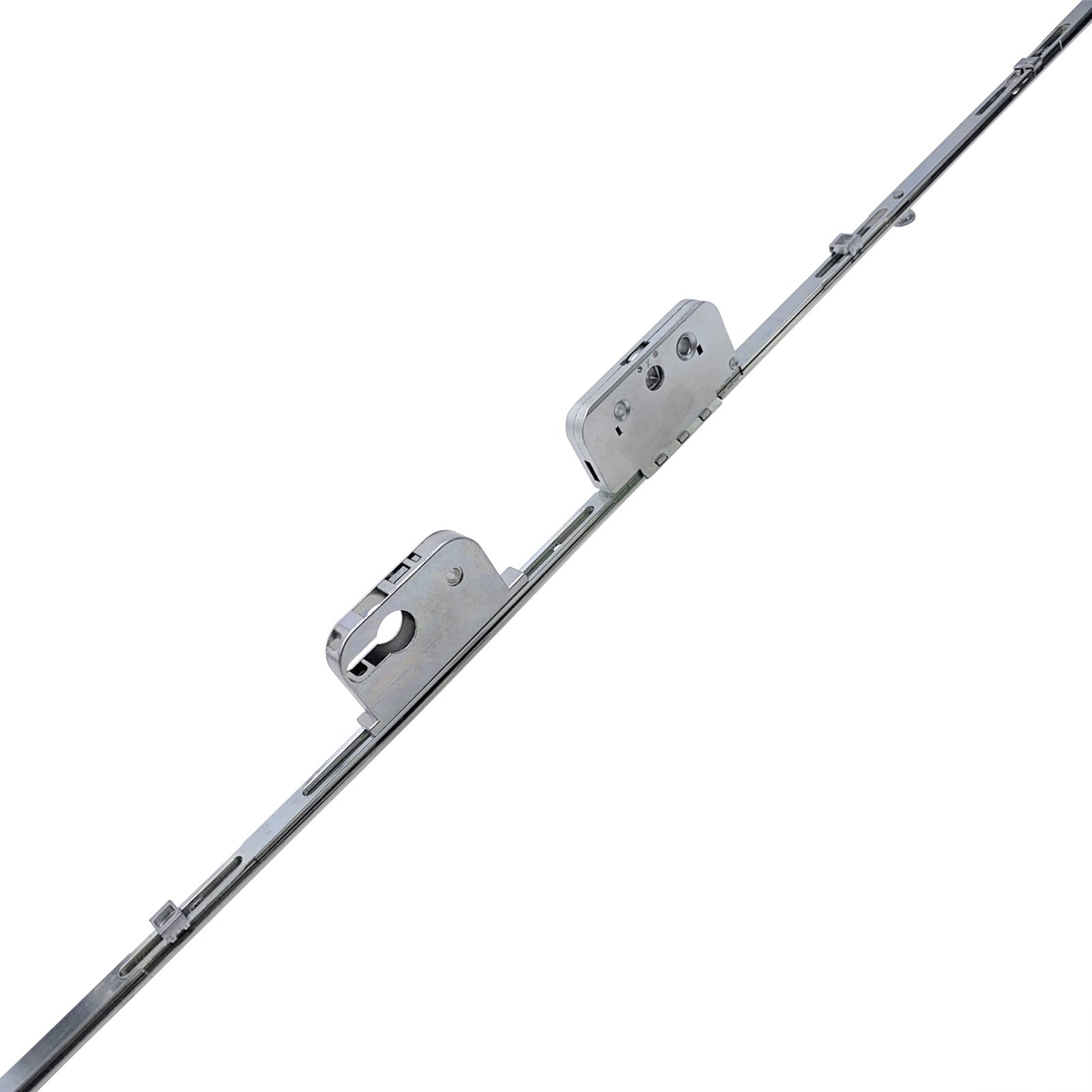

Original Winkhaus Getriebeschiene GAKA.2225-4 D.. aus der Beschlagserie activPilot.Herstellernummern:4929013 "GETRIEBE GAKA.2225-4.D25"4929014 "GETRIEBE GAKA.2225-4.D30"4929015 "GETRIEBE GAKA.2225-4.D35"4929016 "GETRIEBE GAKA.2225-4.D40"4929017 "GETRIEBE GAKA.2225-4.D45"4929018 "GETRIEBE GAKA.2225-4.D50" Produktbeschreibung:- Konstanter Griffsitz GK- Das Dornmaß beträgt wahlweise 25, 30, 35, 40, 45 oder 50 mm- Abschließbar, geeignet für Drehkipp-Terrassentüren- In der Beschlagnut klemmbar- Mit Zusatzverriegelungen verlängerbar- Funktionsbauteile wie DFE und TFE nachrüstbar- Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich:1975 - 2225 mm Flügelfalzhöhe Griffsitz:1050 mm (G 1050) Anzahl Sicherheitsschließzapfen: 4 Stück (GAKA.2225-4) Die Bezeichnungen "GAKA.2225-4" und "G 1050 FFH 1975 - 2225" sind eingraviert. Dornmaß bestimmen: Wie Sie das Dornmaß bestimmen können, sehen Sie auf den 2 Bild-Beispielen: Die Dornmaßgröße ist auf dem Profilzylinderkasten eingraviert oder kann eigenständig nachgemessen werden. Bitte messen Sie dies unbedingt nach, da ein falsch bestelltes Dornmaß nicht passen wird! Hinweis: Auf dem Produktbild ist keine GAKA.2225-4 abgebildet, sondern eine andere Größe zur Veranschaulichung.

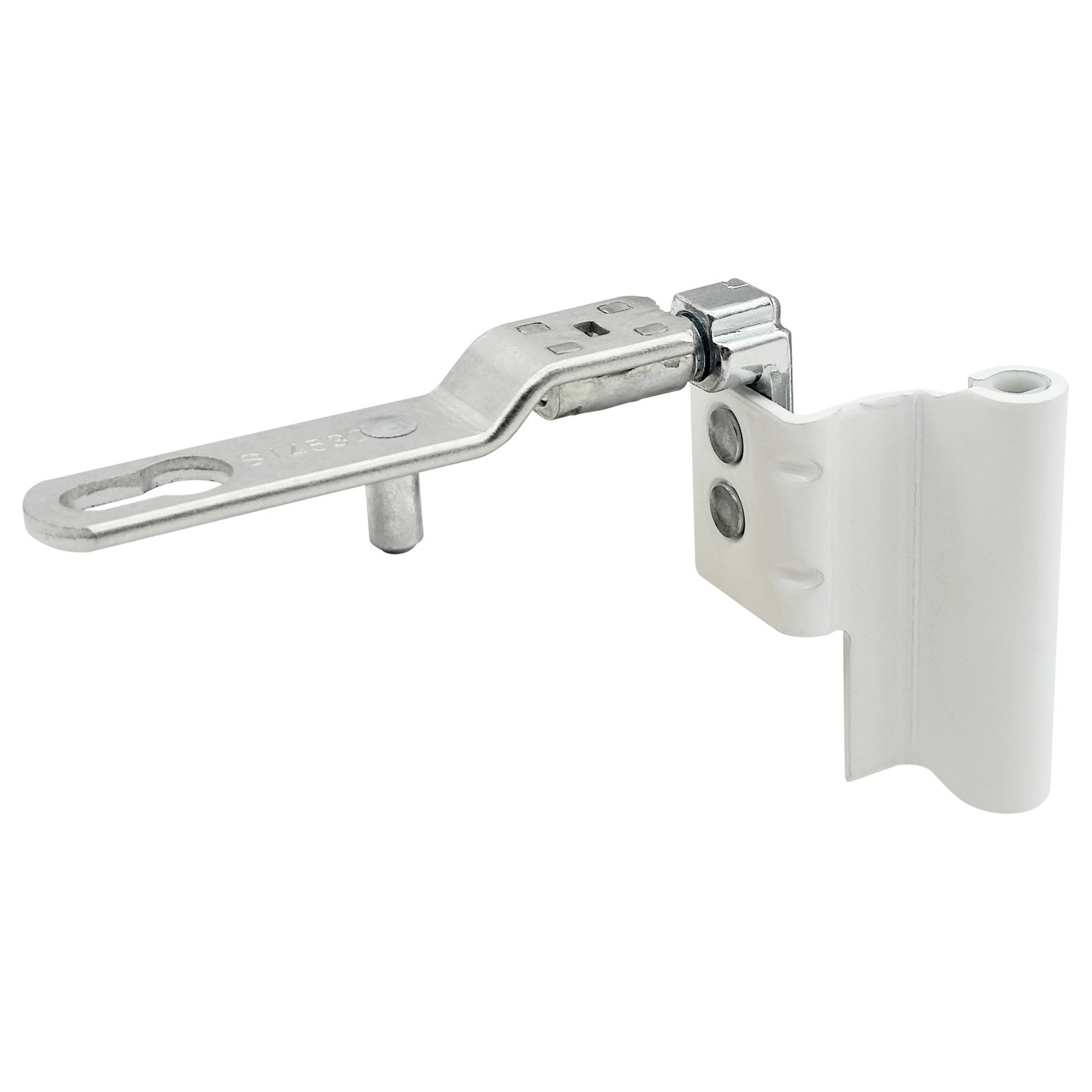

Original Winkhaus Drehlagerband DL.K.20-13.RS.WS in WeißHerstellernummer: 2903191 „DREHL.BAND DL.K.20-13.RS.WS“ Funktionsweise:– ermöglicht die Drehöffnung des Fensterflügels– wird flügelseitig mit dem Drehlagerwinkel kombiniert– verbindet sich mit dem rahmenseitigen Scherenlager über Scherenlagerstift– Montage erfolgt auf der aufliegenden Bandseite für rechts angeschlagene Fenster Das Drehlagerband DL.K.20-13.RS.WS gehört zur activPilot Concept Serie und ist für rechts angeschlagene Dreh-Kipp-Fenster aus Aluminium, Holz, Kunststoff und Stahl geeignet. Es wird flügelseitig montiert und gemeinsam mit dem Drehlagerwinkel als vollständiges Drehlager eingesetzt. Die Bandseite ist weiß (ähnl. RAL 9016) pulverbeschichtet, das Bauteil verzinkt und für Flügelgewichte bis 130?kg ausgelegt. Technische Daten:– Bauteiltyp: Drehlagerband– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Falzluft: 12 mm– Flügelüberschlag: 20 mm– Nutmittenlage: 13 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh– max. zul. Flügelgewicht: 100 kg– Flügelgewicht bei FFB = 1,1 m: 130 kg– Drehhemmung: ja– Pfostenverbinder: nein– Oberfläche: verzinkt– Farbe Bandseite: weiß (ähnl. RAL 9016)– Oberfläche Bandseite: gepulvert Lieferumfang:– Drehlagerband DL.K.20-13.RS.WS Hinweis: Der "Drehlagerwinkel ERW SL" muss zusätzlich bestellt werden und ist nicht im Lieferumfang enthalten.

Winkhaus Sicherheitsschließblech SBS.K.9/97 für Kunststofffenster. Produktdetails: – rechts und links verwendbar – Material: Silberverzinkter Stahl, ggf. mit Kunststoffprofil (je nach Schließblechprofil) – Einsatzbereich: Basissicherheit, WK1, WK2, RC2 – Winkhaus activPilot System mit Achtkantbolzen / Pilzkopfverriegelung – 3 gerade Verschraubungen – Nutmittenlage 9 mm Verwendung für Profilhersteller: GEALAN – DD/CD REHAU – 706 Herstellernummer Winkhaus: 5042310 Gravur auf der Rückseite: ohne Gravur! Hinweis: Die Sicherheitsschließbleche sehen von oben, bis auf wenige Ausnahmen, identisch aus. Bitte beachten Sie die die Gravur/Bezeichnung auf der Rückseite, um Probleme bei der Montage aufgrund falscher Schließbleche zu vermeiden. Bei jedem Schließblech sind hier in der Beschreibung die passenden Profilhersteller samt Profil aufgelistet. Die Schließbleche werden lose geschüttet angeliefert, sodass auf der silbernen Oberseite leichte Kratzer vorhanden sein können. Der Artikel ist neu und unbenutzt. Im Lieferumfang sind keine Montageschrauben enthalten! Die passenden Schrauben finden Sie hier: Montagematerial & Zubehör

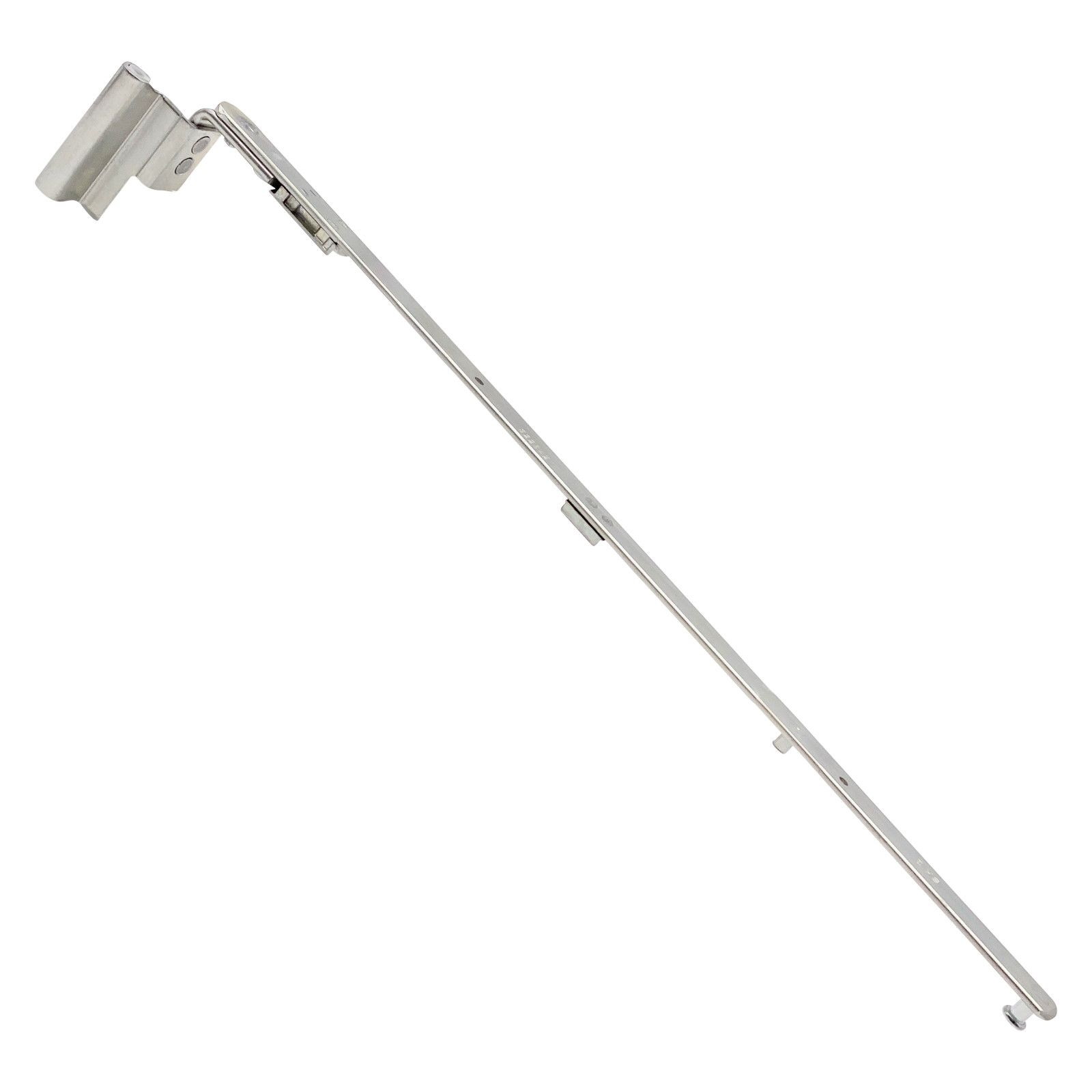

Original Winkhaus Schere SK2.18-9.LS in SilberHerstellernummer: 4986903 „SK2.18-9.LS“ Funktionsweise:– für die Verbindung zwischen Fensterflügel und -rahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage über Scherenlagerstift auf der Bandseite– aufliegende Bandseite für links angeschlagene Fenster Die Schere SK2.18-9.LS gehört zur activPilot Concept Serie und ist für Dreh-Kipp-Fenster mit aufliegender Bandseite aus Aluminium, Holz, Kunststoff oder Stahl geeignet. Sie wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Die Montage erfolgt flügelseitig, die Oberfläche ist verzinkt, die Bandseite silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl– Nutmittenlage: 9 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN links– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp, Zu-Dreh-PA– Bandseitenausführung: activPilot Concept K– max. Flügelgewicht: 130 kg– Scherengröße: 2– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SK2.18-9.LS

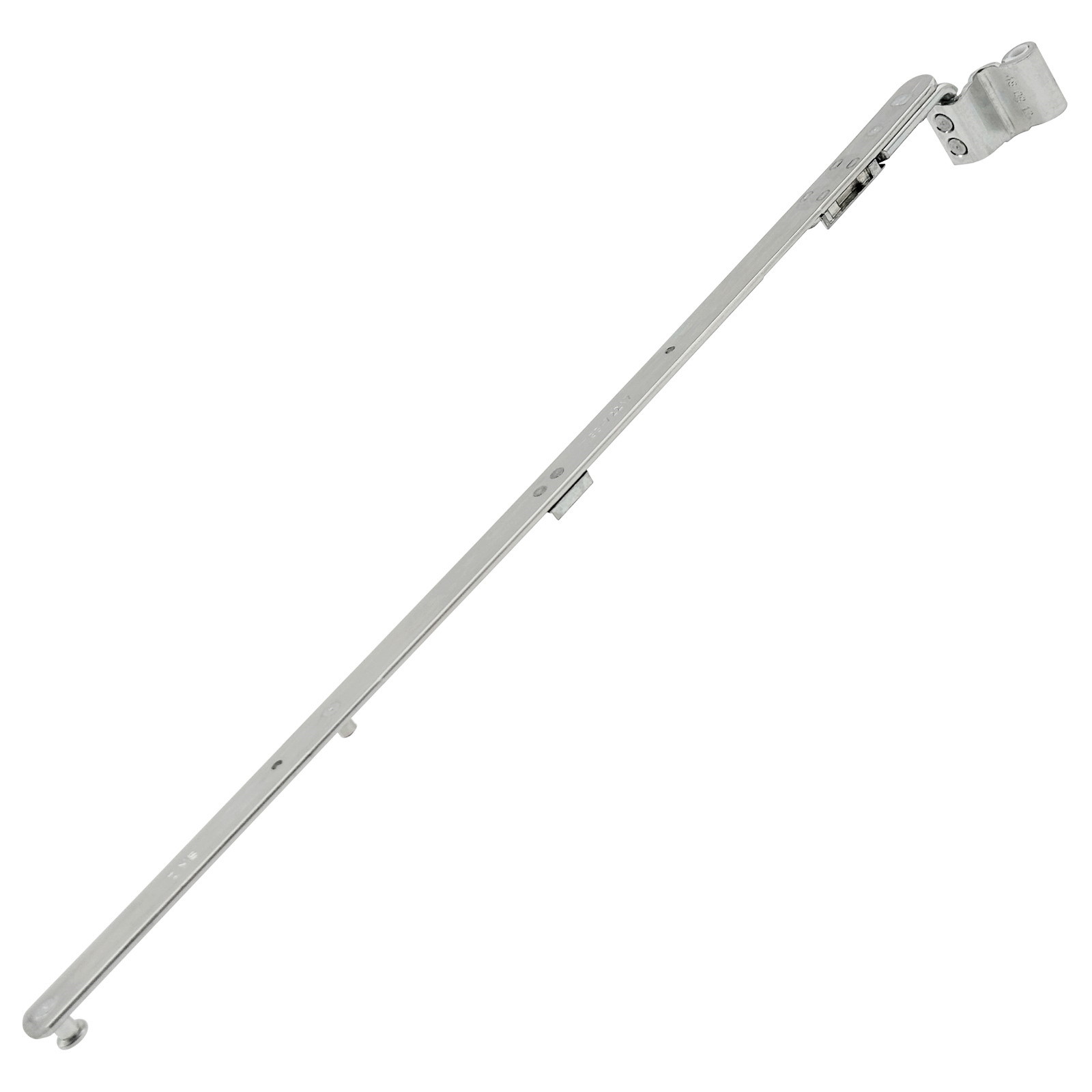

Winkhaus Schere SH2.T.18-9-12.RS Silber Herstellernummer: 4989432 „Schere SH2.T.18-9-12.RS“ Funktionsweise: ermöglicht Dreh- und Kippöffnung des Fensterflügels flügelseitige Kopplung mit Oberschiene rahmenseitige Befestigung über Scherenlagerstift für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH2.T.18-9-12.RS gehört zur activPilot Concept Serie und wird bei aufliegenden Bandseiten in Holzfenstern eingesetzt. Die Kopplung erfolgt flügelseitig über eine Oberschiene, rahmenseitig über ein Scherenlager. Die Bandseite ist silbern verzinkt ausgeführt. Die Schere bietet eine Kippöffnungsweite von 140 mm bei einem Öffnungswinkel von 180 Grad. Lieferumfang: Schere SH2.T.18-9-12.RS

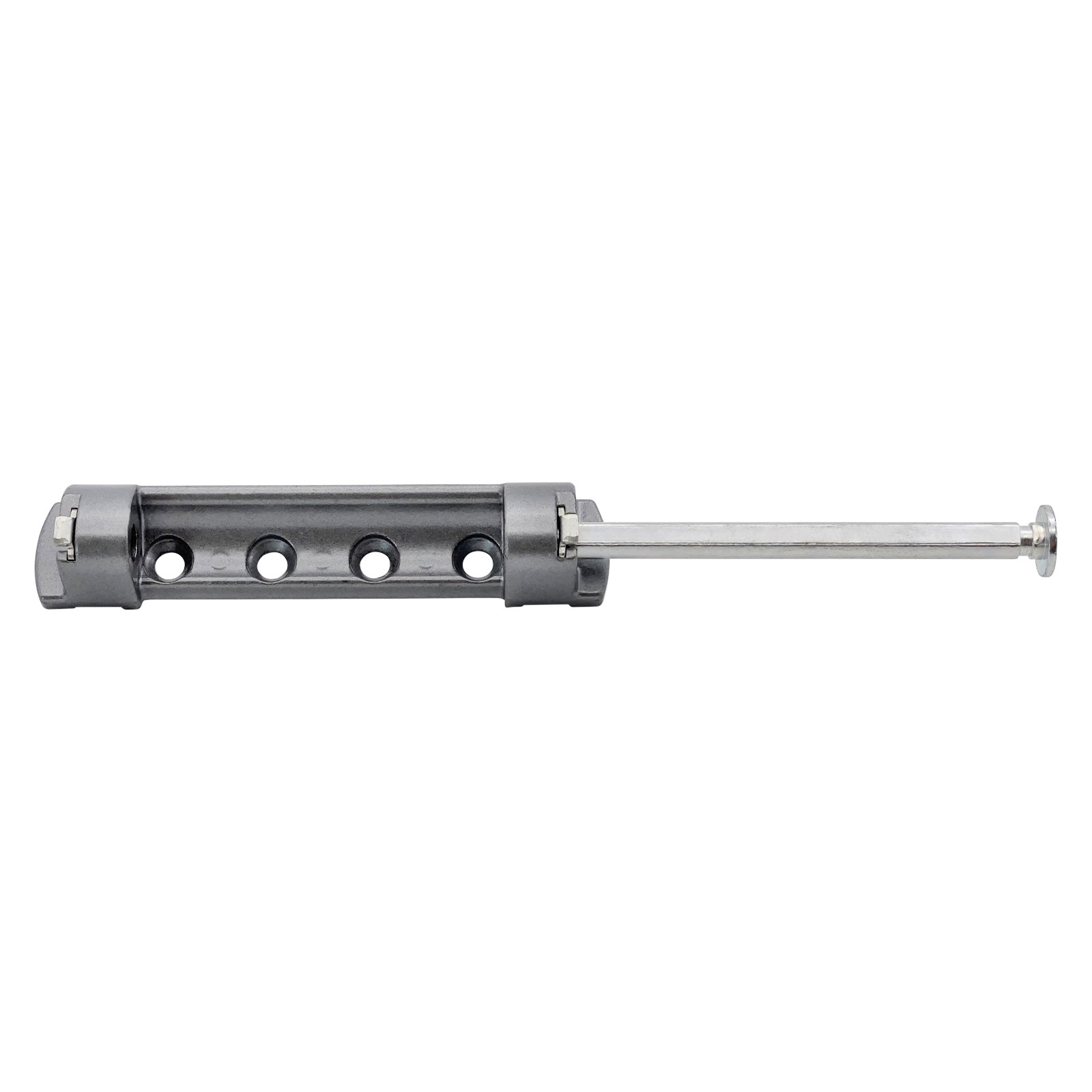

Original Winkhaus Scherenlager SL.K.3-6.130.F9 in Titanfarbe aus der Produktlinie activPilot.Herstellernummer: 4995564 „SCHERENLAG.SL.K.3-6.130.F9“ Produktbeschreibung:– Scherenlager SL.KS mit symmetrischem Bohrbild entsprechend dem Ecklager EL.K / ESV– Patentierte Scherenlagerstiftsicherung– Scherenlager und Kappe bündig mit Flügeloberkante (bei 20 mm Flügelüberschlag)– Mit Verdrehsicherung des Scherenlagerstiftes– Scherenlager-/Ecklagerbohrungen am losen Stück möglich– Flügelgewicht max. 130 kg– Pulverbeschichtet in F9, Titanfarbe– Rechts und links verwendbar Lieferumfang:– Scherenlager SL.K.3-6.130.F9– Scherenlagerstift Hinweis: Die Scherenlager werden lose geschüttet angeliefert. Es können daher leichte Kratzer oder Lackunebenheiten auf dem Scherenlager vorhanden sein. Die Bezeichnung SL.K.3-6.130 ist auf der Rückseite eingraviert.

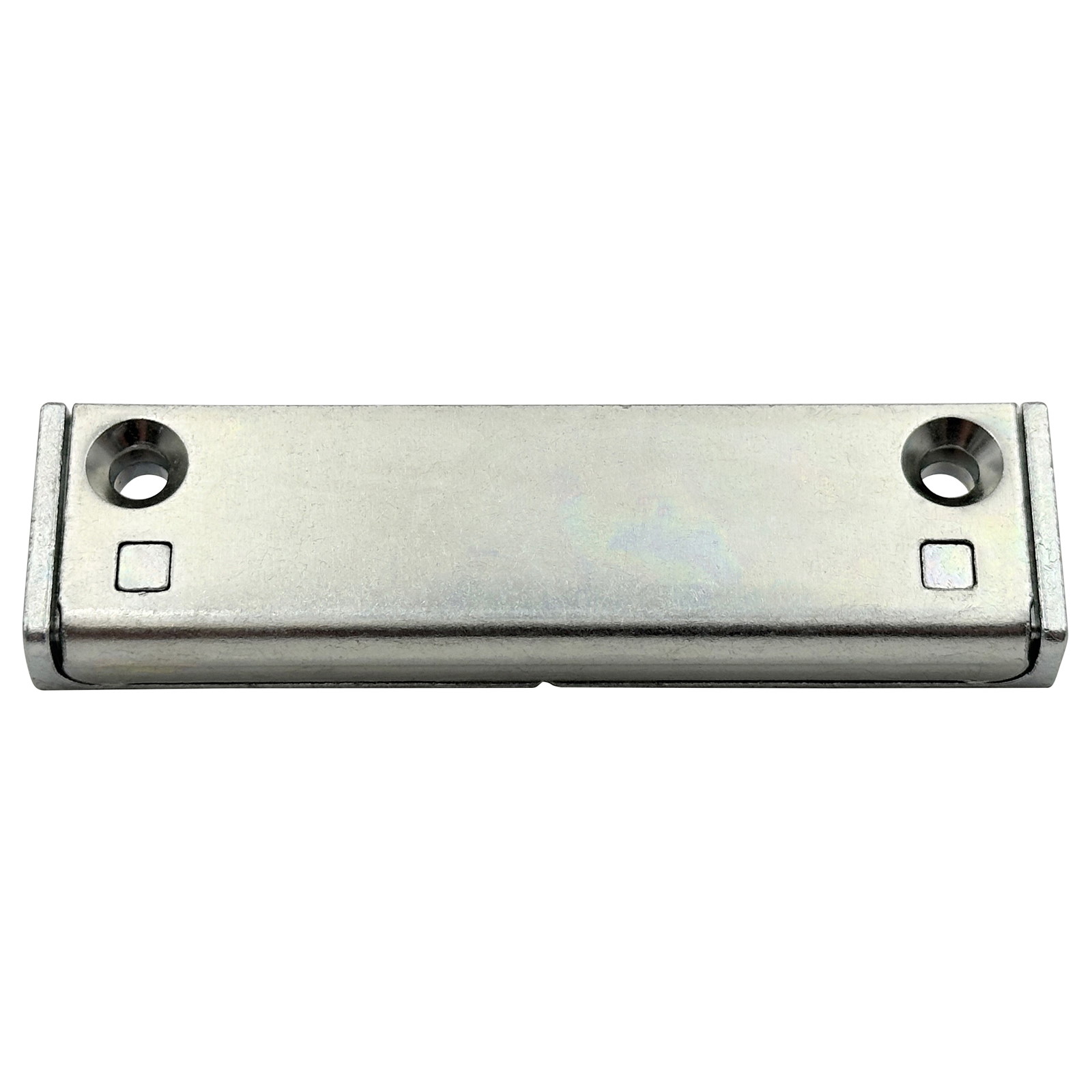

Original Winkhaus Auflauf AL.SBK.10.BS in SilberHerstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“ Funktionsweise:– dient der Führung des Fensterflügels in Kippstellung– wird verdeckt im Blendrahmen montiert– keine Anpressdruckverstellung– geeignet für Aluminium-, Holz- und Kunststofffenster Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80?mm lang, 8?mm hoch und hat eine Tiefe von 21,5?mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16?mm. Die verzinkte Oberfläche ist silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Nutmittenlage: 13 mm– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 21,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 16 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.10.BS

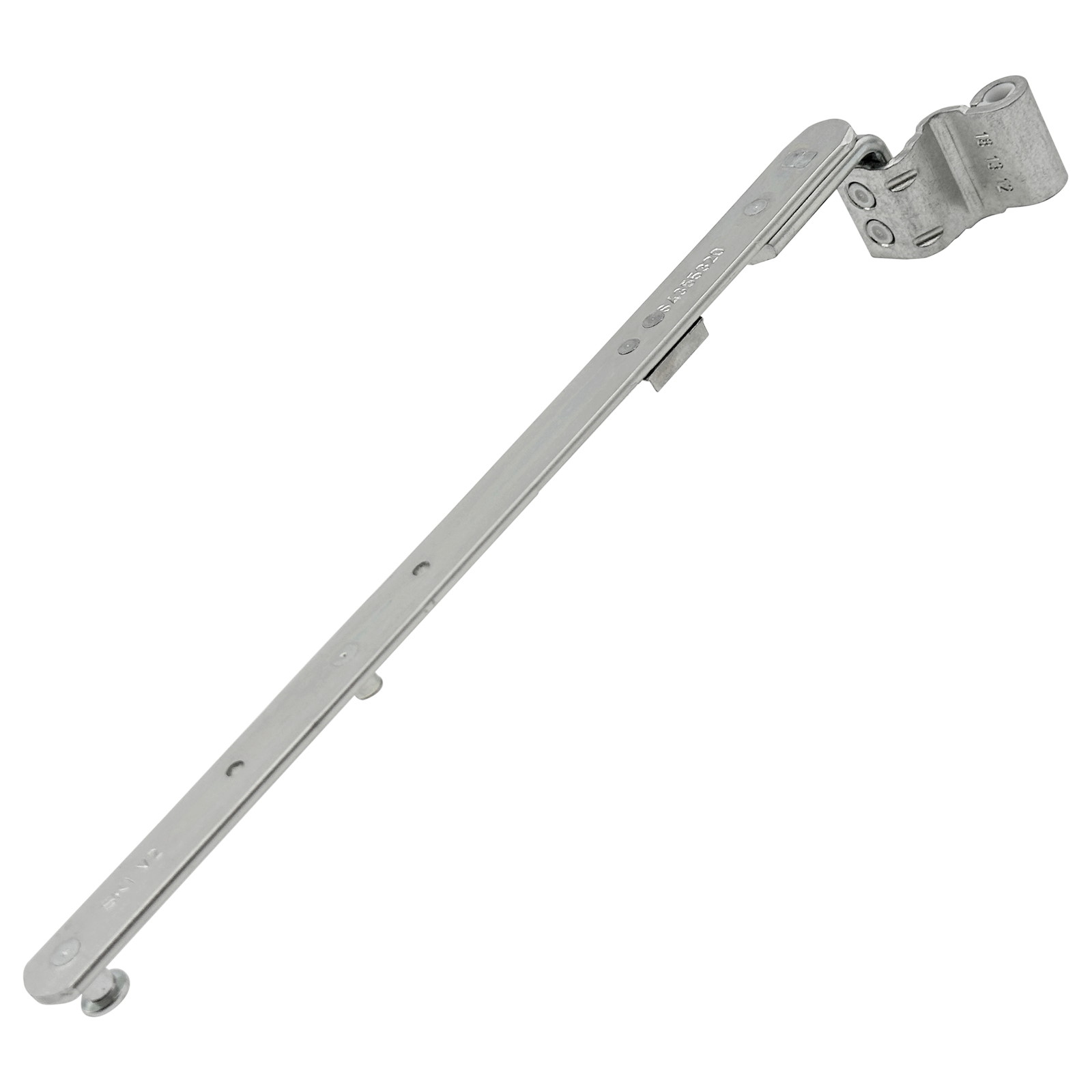

Original Winkhaus Schere SH1.T.18-13-12.RS in SilberHerstellernummer: 4989728 „SCHERE SH1.T.18-13-12.RS“ Funktionsweise:– Verbindungselement zwischen Fensterflügel und Blendrahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage erfolgt flügelseitig über Scherenlagerstift– für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.RS gehört zur activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite aus Holz eingesetzt. Sie ist für eine Nutmittenlage von 13 mm und eine Falzluft von 12 mm ausgelegt. Die Schere wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Sie besitzt eine einfache Topfausführung und ist für Flügelgewichte bis 130 kg geeignet. Die Bandseite ist silberfarben verzinkt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.18-13-12.RS

Winkhaus Oberschiene OS1.600.E in Silber Herstellernummer: 4926108 „Oberschiene OS1.600.E“ Funktionsweise Ermöglicht Kipp- und Drehöffnung des Fensterflügels Flügelseitige Kopplung für aufliegende Bandseite Einsetzbar bei links und rechts angeschlagenen Fenstern Für Fenster aus Aluminium, Holz, Kunststoff und Stahl Die Oberschiene OS1.600.E gehört zur activPilot Concept Serie und ist einsetzbar in aufliegenden Bandseiten für Fenster aus diversen Werkstoffen. Die Schiene unterstützt eine Kipp- sowie Drehöffnung des Flügels. Ausgestattet mit einer silbernen verzinkten Oberfläche, ist das Bauteil für Flügelfalzen zwischen 370 mm und 600 mm geeignet. Lieferumfang Oberschiene OS1.600.E

Original Winkhaus Öffnungsbegrenzer OBV BRAUN (braun lackierte Oberfläche) aus der Beschlagserie activPilotHerstellernummer: 4929277 "ÖFFNUNGSBEGRENZER OBV BRAUN" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 4  mm, 12  mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: braunOberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.

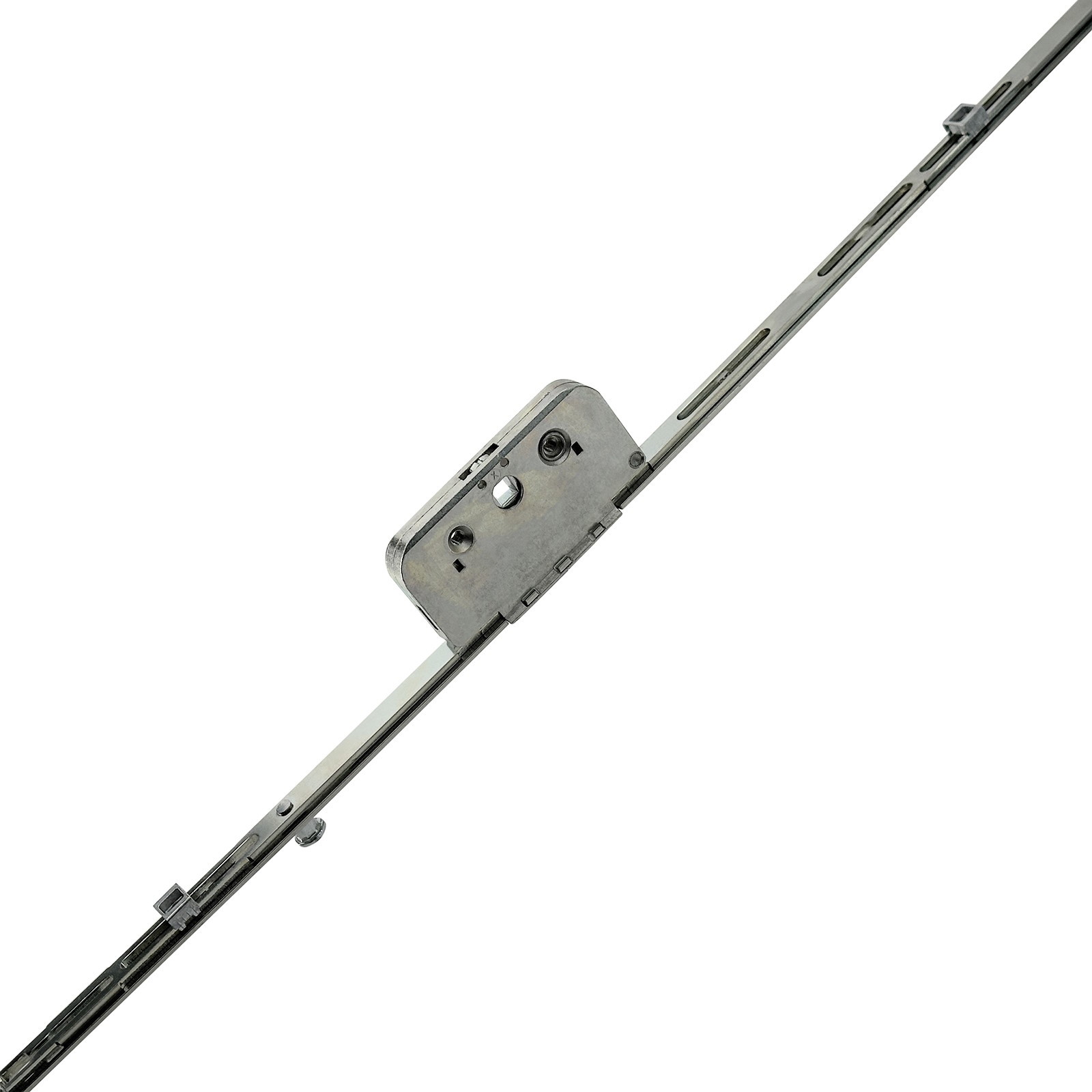

Original Winkhaus Getriebeschiene GAK.2225-4.D35 aus der Beschlagserie activPilot.Herstellernummern: 4938147 "GETRIEBE GAK.2225-4.D35" Produktinformationen:- Konstanter Griffsitz GK- Dornmaß: 35 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1975 - 2225 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2225 G1050 FFH 1975-2225" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 35 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.
