Original Winkhaus Auflauf AL.SBK.10.BS in SilberHerstellernummer: 5041488 „AUFLAUF AL.SBK.10.BS“ Funktionsweise:– dient der Führung des Fensterflügels in Kippstellung– wird verdeckt im Blendrahmen montiert– keine Anpressdruckverstellung– geeignet für Aluminium-, Holz- und Kunststofffenster Der Auflauf AL.SBK.10.BS aus der activPilot Concept Serie wird bei Dreh-Kipp-Fenstern mit aufliegender Bandseite eingesetzt. Er ist 80?mm lang, 8?mm hoch und hat eine Tiefe von 21,5?mm. Das Bauteil wird verdeckt im Blendrahmen eingebaut und besitzt eine Schraubachse von 16?mm. Die verzinkte Oberfläche ist silberfarben ausgeführt. Technische Daten:– Bauteiltyp: Auflauf– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Nutmittenlage: 13 mm– Bauteillänge: 80 mm– Bauteilhöhe: 8 mm– Bauteiltiefe: 21,5 mm– Falzluft (Bodenschwelle): 10 mm– Schraubachse 1: 16 mm– Anpressdruckverstellung: nein– Bauteilsitz: Blendrahmen, verdecktliegend– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Auflauf AL.SBK.10.BS

Original WINKHAUS Schere SK.U.2.20-13 rechts aus der Beschlagserie proPilot. Herstellernummer: 4992368 “SCHERE SK.U.2.20-13.RS” Produktinformationen:– Schere SK.U.2. …, Einsatzbereich 1050 bis 1400 mm– Für 20 mm Überschlag– Für 13 mm Nutlage– Winkelbandschere– Kippöffnungsweite ca. 135 bis 140 mm (profilbedingt)– Justierung zum Anheben und Absenken des Flügels (+3,5/-2,0 mm)– Sichtbare Teile in Silber– Flügelgewicht max. 100 kg– Nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden– Anpressdruckverstellung ±0,8 mm an den Verriegelungsbolzen der Oberschiene Lieferumfang:– Schere SK.U.2.20-13 rechts Die Bezeichnung “UP-13” ist auf dem Scherenband (siehe Foto) eingraviert. Auf der Oberseite lässt sich die Prägung “SK.U.2” finden. Die Gravur kann je nach aktueller Version der Schere abweichen.

Original Winkhaus Getriebe GR-OF-D-7,5 SL aus der Beschlagserie easyPilot Soleil (Drehbeschläge)Herstellernummer: 2487385 "GETRIEBE GR-OF-D-7,5 SL" Produktinformationen:- Konstanter Griffsitz ist Standard- Variabler Griffsitz ist möglich- Positionierung am losen Stück möglich- Fenstergriffbefestigung mittels M5 x ..., DIN 965, 43 mm Schraubabstand- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Dornmaß 7,5 mm- Aufnahme für Vierkant 7 mm- Getriebehub 18,5 mm bei Fenstergriffdrehung um 90°- Bohr- und Fräsbild siehe Kapitel Einbauzeichnungen

Original Winkhaus Schere SH1.T.18-13-12.RS in SilberHerstellernummer: 4989728 „SCHERE SH1.T.18-13-12.RS“ Funktionsweise:– Verbindungselement zwischen Fensterflügel und Blendrahmen– ermöglicht die Dreh- und Kippöffnung des Fensterflügels– Montage erfolgt flügelseitig über Scherenlagerstift– für rechts angeschlagene Holzfenster mit aufliegender Bandseite Die Schere SH1.T.18-13-12.RS gehört zur activPilot Concept Serie und wird bei Fenstern mit aufliegender Bandseite aus Holz eingesetzt. Sie ist für eine Nutmittenlage von 13 mm und eine Falzluft von 12 mm ausgelegt. Die Schere wird an der Oberseite des Fensterflügels montiert und mit der Oberschiene gekoppelt. Sie besitzt eine einfache Topfausführung und ist für Flügelgewichte bis 130 kg geeignet. Die Bandseite ist silberfarben verzinkt. Technische Daten:– Bauteiltyp: Schere– Serie: activPilot Concept– Fensterwerkstoff: Holz– Nutmittenlage: 13 mm– Falzluft: 12 mm– Flügelüberschlag: 18 mm– Anschlagseite: DIN rechts– Sichtbarkeit: aufliegend– Öffnungsart/Schaltfolge: Dreh-Kipp– Bandseitenausführung: Holz mit Topf– Topfausführung: einfach Topf– max. Flügelgewicht: 130 kg– Scherengröße: 1– Kippöffnungsweite: 140 mm– Öffnungswinkel: 180°– Drehhemmung: ja– Zwangssteuerung: nein– Farbe: silber– Oberfläche: verzinkt Lieferumfang:– Schere SH1.T.18-13-12.RS

Winkhaus Oberschiene OS1.600.E in Silber Herstellernummer: 4926108 „Oberschiene OS1.600.E“ Funktionsweise Ermöglicht Kipp- und Drehöffnung des Fensterflügels Flügelseitige Kopplung für aufliegende Bandseite Einsetzbar bei links und rechts angeschlagenen Fenstern Für Fenster aus Aluminium, Holz, Kunststoff und Stahl Die Oberschiene OS1.600.E gehört zur activPilot Concept Serie und ist einsetzbar in aufliegenden Bandseiten für Fenster aus diversen Werkstoffen. Die Schiene unterstützt eine Kipp- sowie Drehöffnung des Flügels. Ausgestattet mit einer silbernen verzinkten Oberfläche, ist das Bauteil für Flügelfalzen zwischen 370 mm und 600 mm geeignet. Lieferumfang Oberschiene OS1.600.E

Winkhaus Einlassgetriebe GM.U.2100-2 in Silber Herstellernummer: 4987412 „GETRIEBE GM.U.2100-2 ZN“ Funktionsweise ermöglicht Dreh-Kipp-Öffnung von Fenstern wird durch den Fenstergriff betätigt überträgt Bewegung des Griffes auf Fensterbeschlag für Einbau in die Beschlagnut vorgesehen Fließtext Das Einlassgetriebe GM.U.2100-2 gehört zur proPilot Serie und ist für aufliegende Bandseiten konzipiert. Es ist in Aluminium-, Holz-, Kunststoff- und Stahlfenstern einsetzbar. Die Integration erfolgt in der Beschlagnut, wofür eine Ausfräsung im Fensterflügel erforderlich ist. Das Produkt ist in Silber verzinkt ausgeführt und die Handhabung basiert auf einer Dreh-Kipp-Schaltfolge. Lieferumfang Einlassgetriebe GM.U.2100-2

Original WINKHAUS Ecklager ET 11/18 rechts, weiß pulverbeschichtet   Produktinformationen: – Für Holzfenster mit 11 mm Falzluft und 18 (20) mm Überschlag – nur rechts verwendbar – Höhenverstellung, Seitenverstellung – verzinkte, chromatisierte Oberfläche – Flügelgewicht: max. 130 kg – Die stark belasteten Teile in Eck- und Flügellager sind aus Stahl   Lieferumfang: – Ecklager ET 11/18 rechts in Weiß   Dies ist ein Auslaufartikel – es handelt sich hier um Restbestände. Aufgrund des Alters kann die weiße Pulverbeschichtung Kratzer und Lackabplatzungen aufweisen. Der Artikel ist neu und unbenutzt. Die Bezeichnung ET 11 rs ist eingraviert (siehe Bilder)

Original Winkhaus Öffnungsbegrenzer OBV BRAUN (braun lackierte Oberfläche) aus der Beschlagserie activPilotHerstellernummer: 4929277 "ÖFFNUNGSBEGRENZER OBV BRAUN" Der Öffnungsbegrenzer wird verwendet um die Öffnung des Fensters in Drehposition auf einen kleinen Spalt zu reduzieren. Bauteiltyp: ÖffnungsbegrenzerFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutNutmittenlage: 9  mm, 13  mmFalzluft: 4  mm, 12  mmAnschlagseite: DIN links / DIN rechtsAbschließbar: neinFarbe: braunOberfläche: KunststoffProduktbeschreibung:- Zur Öffnungsbegrenzung unabhängig von der Bedienungsfolge- Kein Zuschlagen des Fensters- Drehöffnung durch Zweihandbedienung möglich- Sicherung gegen unbeabsichtigtes Drehöffnen- Automatische Arretierung: Beim Schließen des Fensters aus der Drehstellung rastet die Öffnungsbegrenzung wieder ein.- Begrenzt die Öffnungsweite in Drehstellung auf ca. 50 mm bei Montage auf der Verschlussseite, bei horizontaler Befestigung variable Öffnungsweiten erzielbar- Leichte Montage durch in der Höhe verstellbare Rahmenteile- Wartungsfreundlich, da der Verstellbereich des Rahmenteiles +/– 3 mm beträgt- Bohr- und FräsbildDer Öffnungsbegrenzer kann universell eingesetzt werden. Es ist nicht erforderlich, dass Winkhaus Beschläge verbaut sind.

Original WINKHAUS Schließblech SEF 1/116   Produktmaße: 60 x 19 x 13 mm (LxBxH)   Die Bezeichnung “1/116” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Original Winkhaus Getriebeschiene GAK.2225-4.D35 aus der Beschlagserie activPilot.Herstellernummern: 4938147 "GETRIEBE GAK.2225-4.D35" Produktinformationen:- Konstanter Griffsitz GK- Dornmaß: 35 mm- In der Beschlagnut klemmbar- Funktionsbauteile wie DFE und TFE nachrüstbar (siehe Tabelle), gilt nicht für activPilot Comfort- Mit Zusatzverriegelungen verlängerbar- Rechts und links verwendbar- Sicherheitsschließzapfen als verstellbarer Achtkantbolzen (4 Stück)- Getriebeschlosskasten vom Falz her einfräsbar- Mittenfixierung serienmäßig- Lieferzustand ist die Drehstellung- Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°- Stulpbreite 16 mm- Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten- Bohr- und Fräsbild siehe Gruppe 15, Einbauzeichnungen B-3-4 Anwendungsbereich: 1975 - 2225 mm FFH (Flügelfalzhöhe) Griffsitzhöhe: 1050 mm Die Bezeichnung "GAK.2225 G1050 FFH 1975-2225" ist auf der Schiene eingraviert. Wichtig: Es handelt sich hier um ein Dornmaß von 35 mm. Achten Sie vor dem Kauf unbedingt darauf, welches Dornmaß Sie bestellen! Ein Beispiel zur Dornmaß-Bestimmung können Sie den Bildern entnehmen.

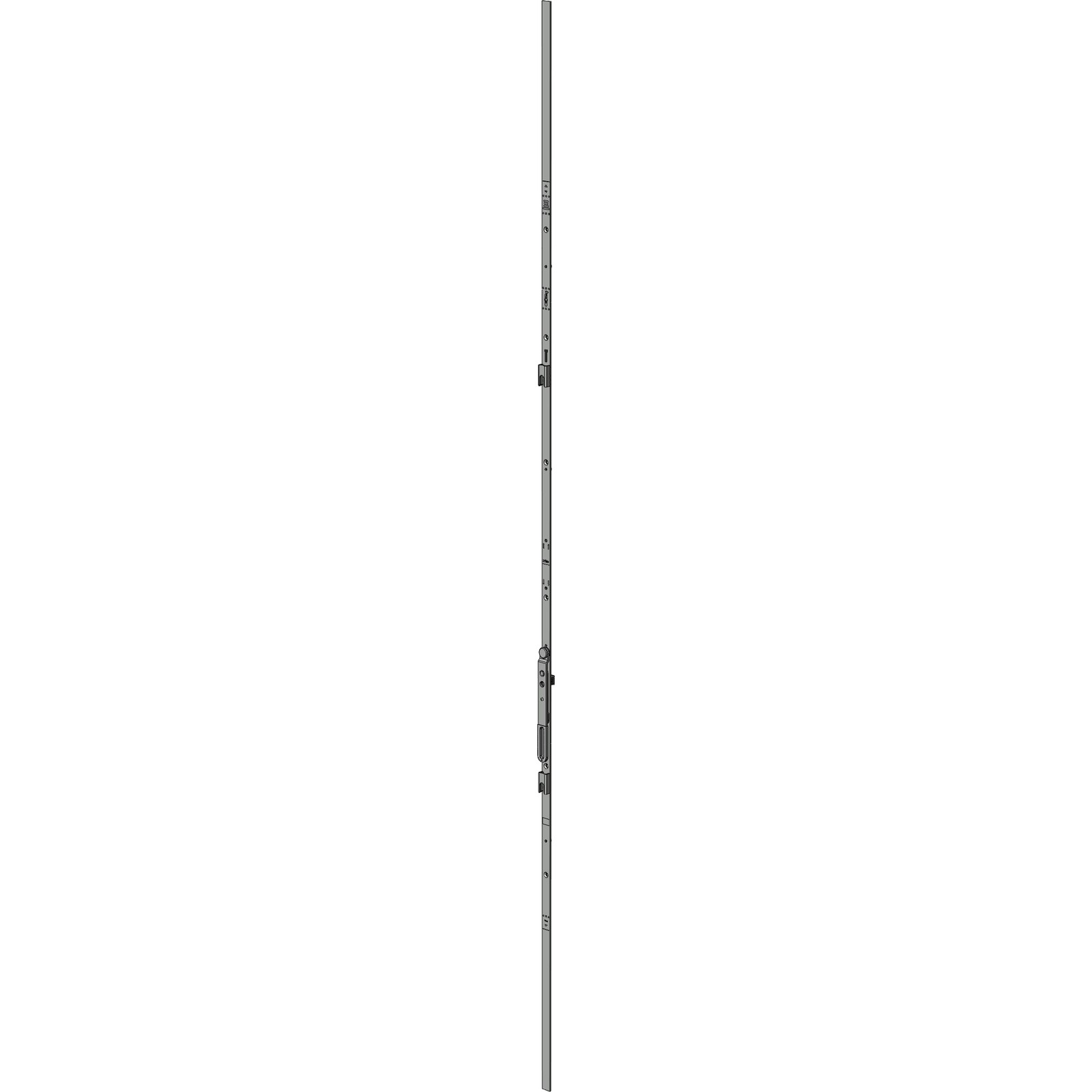

Original Winkhaus Stulpgetriebe GASM.GZ-S.1800-2 in SilberHerstellernummer: 5118011 „STULPGETR.GASM.GZ-S.1800-2“ Nachfolgemodell für 4965130 “STULPGETR.GASM.GZ.1800-2" Funktionsweise:– Stulpgetriebe mit Stulp-Schwenkhebel für Sonderbauteile am Stulp, zweitöffnender Flügel– Montage in der 16 mm Flügelbeschlagnut, Anschlagseite DIN links und DIN rechts– gleichläufige Hubrichtung mit Getriebehub 19– Verriegelung über 2 vormontierte Schließbleche (SEF) als Verschlusspunkte Das Stulpgetriebe GASM.GZ-S.1800-2 gehört zur activPilot Concept Serie (Dreh-Kipp-Beschläge, aufliegende Bandseite). Es ist für Fenster aus Aluminium, Holz und Kunststoff vorgesehen und wird im zweitöffnenden Stulpflügel eingesetzt. Die Ausführung ist silber verzinkt, der Griffsitz ist mittig. Technische Daten:– Bauteiltyp: Stulpgetriebe– Ausführung: Stulpgetriebe Stulp-Schwenkhebel– Serie: activPilot Concept– Fensterwerkstoff: Aluminium, Holz, Kunststoff– Flügelbeschlagnut: 16 mm Beschlagnut– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh– Griffsitz: mittig– min. Flügelfalzhöhe: 1300 mm; max. Flügelfalzhöhe: 1800 mm– Anzahl Verschlusspunkte: 2; Anzahl Schließbleche: 2; vormontiertes Schließblech: SEF– Getriebehub: 19; Hubrichtung: gleichläufig– Getriebeausführung: einteilig; koppelbar: ja; automatenfähige Montage: ja; aushebesicherung: nein; abschließbar: nein– Farbe: silber; Oberfläche: verzinkt Lieferumfang:– Stulpgetriebe GASM.GZ-S.1800-2 Hinweis:Das Stulpgetriebe ist mittig fixiert, wobei sich der Griff in der geschlossenen Position befindet – in genau dieser Position erfolgt auch das Ablängen des Bauteils. Beim Einsetzen des Stulpgetriebes in die Beschlagnut löst sich die Mittenfixierung automatisch. Bei der ersten Betätigung führt der GZ-Hebel beim Öffnen einen Leerhub aus. Dabei wird eine Feder auf einen neuen Anschlagpunkt gespannt, wodurch das System aktiviert wird und der Standflügel anschließend verriegelbar ist.

Original WINKHAUS Schließblech WSK 27   Produktmaße: 57 x 24 x 16 mm (LxBxH)   Die Bezeichnung “27” ist auf der Rückseite eingraviert. Es handelt sich hier um einen Auslaufartikel – Altersbedingt können Spuren am Artikel vorhanden sein.

Original Winkhaus Kippschließblech SBK.K.152.BS.W2 in LichtgrauHerstellernummer: 4998172 „KIPPBL.SBK.K.152.BS.W2“ Funktionsweise:– sichert die Kippstellung des Fensterflügels– wird im Blendrahmen auf der Bodenschwelle montiert– formschlüssige Aufnahme des Achtkantverschlussbolzens– speziell für Kunststofffenster mit vollverdecktliegender Bandseite Das Kippschließblech SBK.K.152.BS.W2 gehört zur activPilot Concept Serie und wird bei Dreh-Kipp-Fenstern eingesetzt. Es ist für Kunststofffenster mit einer 20?mm Bodenschwelle ausgelegt und unterstützt RC-taugliche Sicherheit. Die Ausführung besteht aus Kunststoff-Stahl und ist lichtgrau (ähnl. RAL 7035). Das Bauteil besitzt vier Schraubenlöcher und wird per Fensterbauschraube montiert. Technische Daten:– Bauteiltyp: Kippschließblech– Serie: activPilot Concept– Fensterwerkstoff: Kunststoff– Nutmittenlage: 13 mm– Falzluft: 12 mm– Anschlagseite: DIN links, DIN rechts– Öffnungsart/Schaltfolge: Dreh-Kipp– Anpressdruck: Standard– Schließblechtiefe: 44 mm– Bodenschwellentyp: 20?mm Bodenschwelle– Falzluft Bodenschwelle: 10 mm– Werkstoff: Kunststoff-Stahl– Farbe: lichtgrau (ähnl. RAL 7035)– Sicherheitseignung: RC-tauglich– Befestigungsart: Fensterbauschraube– Anzahl Schraubenlöcher: 4– Schraubachse 1: 6,5 mm– Schraubachse 2: 23,5 mm– Schraubabstand Achse 1: 64 mm– Schraubabstand Achse 2: 64 mm– Schraubachsenwinkel: 90°– Einlaufschräge: nein– Einlaufbreite Kippblech: 18 mm– Mit Auflauf: nein– Mit Langloch: nein– Mit Boden: ja Kompatible Profilsysteme:– Veka – Bodenschwelle Lieferumfang:– Kippschließblech SBK.K.152.BS.W2

Winkhaus Schere SRV 30-9 RS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Rechts

Winkhaus Getriebe GAK.1195-2.D7,5 in Silber Herstellernummer: 4980490 „GETRIEBE GAK.1195-2.D7,5“ Funktionsweise: Übertragung der Griffbewegung auf Fensterbeschlag-Komponenten Schaltung des Getriebes mittels Fenstergriff Einlassgetriebe montiert in der Beschlagnut Einbau erfordert Ausfräsung im Fensterflügel Fließtext: Das Getriebe GAK.1195-2.D7,5 gehört zur duoPort SK Serie und dient der Steuerung der Dreh-Kipp-Öffnungsart in Aluminium, Holz, Kunststoff und Stahl. Es wird flügelseitig in die 16 mm Beschlagnut eingeschlossen, wobei der Einbau eine spezielle Ausfräsung erfordert. Mit 7,5 mm Dornmaß ist es für verschiedene Fensterwerkstoffe geeignet. Lieferumfang: Einlassgetriebe GAK.1195-2.D7,5

Winkhaus Schließblech ZV-RT452/13 in Silber Herstellernummer: 2074732 „Schließblech ZV-RT452/13 SL“ Funktionsweise Zwangsverriegelung für verdeckt liegende Beschläge verzinkte Oberfläche für erhöhte Korrosionsbeständigkeit Schraubachse 1 beschreibt den Abstand zur Vorderkante des Schließblechs Das Schließblech ZV-RT452/13 gehört zur activPilot Topstar Serie und ist für verdeckt liegende Bandseiten in Kunststofffenstern konzipiert. Es wird am Blendrahmen montiert und unterstützt die Zwangsverriegelung ohne Anpressdruckverstellung. Geeignet für eine Vielzahl von Profilsystemen, inklusive Brügmann / Salamander und Veka Reihen, ist es mit einer verzinkten, silberfarbenen Oberfläche ausgestattet. Lieferumfang Schließblech ZV-RT452/13

Original Winkhaus Stulpflügelgetriebe GZRH SL (silber-verzinkt) aus der Beschlagserie autoPilot.Herstellernummer. 2489743Spezifikation:Bauteiltyp: StulpgetriebeGetriebeart: Stulp-SchwenkhebelFensterwerkstoff: Aluminium, Holz, Kunststoff, StahlFlügelbeschlagnut: 16 mm BeschlagnutAnschlagseite: DIN links, DIN rechtsÖffnungsart/Schaltfolge: DrehGriffsitz: mittigAbschließbar: neinAnzahl Verschlusspunkte: 0Anzahl Schließbleche: 0Fenstertyp Sonderbauteile: Stulp, zweitöffnender FlügelStulpprofiltyp: 16 mm BeschlagnutHubrichtung: gegenläufigGetriebehub: 19Klemmung: jaKoppelbar: jaGetriebeausführung: mehrteilig Hinweis: Es handelt sich hierbei um Restbestände, altersbedingt können Lagerspuren vorhanden sein.

Original WINKHAUS Kippschließblech WSK 54   Produktmaße: 86 mm x 18 mm x 12,5 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung KB WSK 54 eingraviert. Es handelt sich hier um einen Auslaufartikel. Altersbedingt können Spuren vorhanden sein, der Artikel ist neu und unbenutzt.

Original WINKHAUS Kippschließblech WSK 34B   Produktmaße: 134 mm x 13 mm x 13,5 mm (LxBxH)   Auf der Rückseite ist die Bezeichnung „WSK 34B“ eingraviert.

Original Winkhaus Getriebeschiene GK.U.925-1.ZN aus der Beschlagserie proPilot. Herstellernummer: 4988179 “GETRIEBE GK.U.925-1.ZN” Produktbeschreibung: – Konstanter Griffsitz GK – Dornmaß 15,5 mm – Fehlschaltsicherung FS.U nachrüstbar – Griffsitzhöhe bezogen auf Flügelfalzkante entsprechend „Maß GK“ (siehe Tabelle) – Rechts und links verwendbar – Verschlusspunkt mit Anpressdruckverstellung ±0,8 mm – Fenstergriffbefestigung mittels M5 x …, DIN 965, 43 mm Schraubabstand – Mittenfixierung serienmäßig – Lieferzustand ist die Drehstellung – Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180° – Stulpbreite 16 mm – Kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten Anwendungsbereich: 750 – 925 mm Flügelfalzhöhe Griffsitz: 375 mm (G 375) Die Bezeichnungen “GK U 925” und “750-925” sind eingraviert. Hinweis: Auf dem Produktbild ist keine GK.U.925-1 abgebildet, sondern eine andere Größe zur Veranschaulichung. Es gab/gibt zudem zwei Ausführungen der Getriebeschiene: mit Kunststoff-Getriebeschloss & Zinkdruckguss-Getriebeschloss (daher die Abkürzung .ZN). Die Zinkdruckguss-Ausführung ist stabiler und kann auch bei verbauten Getriebeschienen mit Kunststoff-Getriebeschloss eingesetzt werden!

Winkhaus Scherenbandkappe K.SB.HT.BR in Braun Herstellernummer: 4940377 „SCHERENBANDKAPPE K.SB.HT.BR“ Funktionsweise Abdeckung für Scherenband Klippt auf das Scherenband Verleiht dem Scherenband die gewünschte Farbe Fließtext Die Scherenbandkappe K.SB.HT.BR gehört zur activPilot Concept Serie und dient als Abdeckung für aufliegende Bandseiten in Holzfenstern. Sie wird auf das Scherenband geklippt und verleiht ihm eine braune Farbe ähnlich RAL 8019. Die Kappe kann an Fenstern mit DIN links und DIN rechts Anschlag eingebaut werden. Lieferumfang Scherenbandkappe K.SB.HT.BR

Winkhaus Schere SRV 30-9 LS in Silber aus der Beschlagserie activPilot Elegance.- bei geschlossenem Flügel völlig verdeckt liegend, keine sichtbaren Lager- nur eine Scherengröße- Scherenanzug 18 mm- max. Öffnungswinkel 90°- Kippöffnungsweite ca. 130 mm- max. Flügelgewicht 100 kg- Justierung zum Anheben und Absenken des Flügels +/- 1,5 mm- Anschlussteil Oberschiene OS.V TopStar- Nutmittenlage 9 mm- Anpressdruckverstellung im Scherenbereich erfolgt über E 1- nach erfolgter Montage sind Oberschiene und Schere fest miteinander verbunden- DIN Links

Original WINKHAUS Scherenlagerkappe SWS in Braun aus der Beschlagserie autoPilot (1996 - 2006).Diese Sicherungskappe wird auf das Scherenlager SWS (siehe Bild) gesetzt. Produktmaße: 90 mm x 16 mm x 17 mm (LxBxH) Gabelweite: 56 mmKompatibel mit: SWS 3-6, SWS 3-3, SWS 16-6, SWS 0-0 Lieferumfang: 1x Scherenlagerkappe SWS in Braun Das Scherenlager ist nicht in der Lieferung enthalten, sondern dient nur zur Veranschaulichung!
