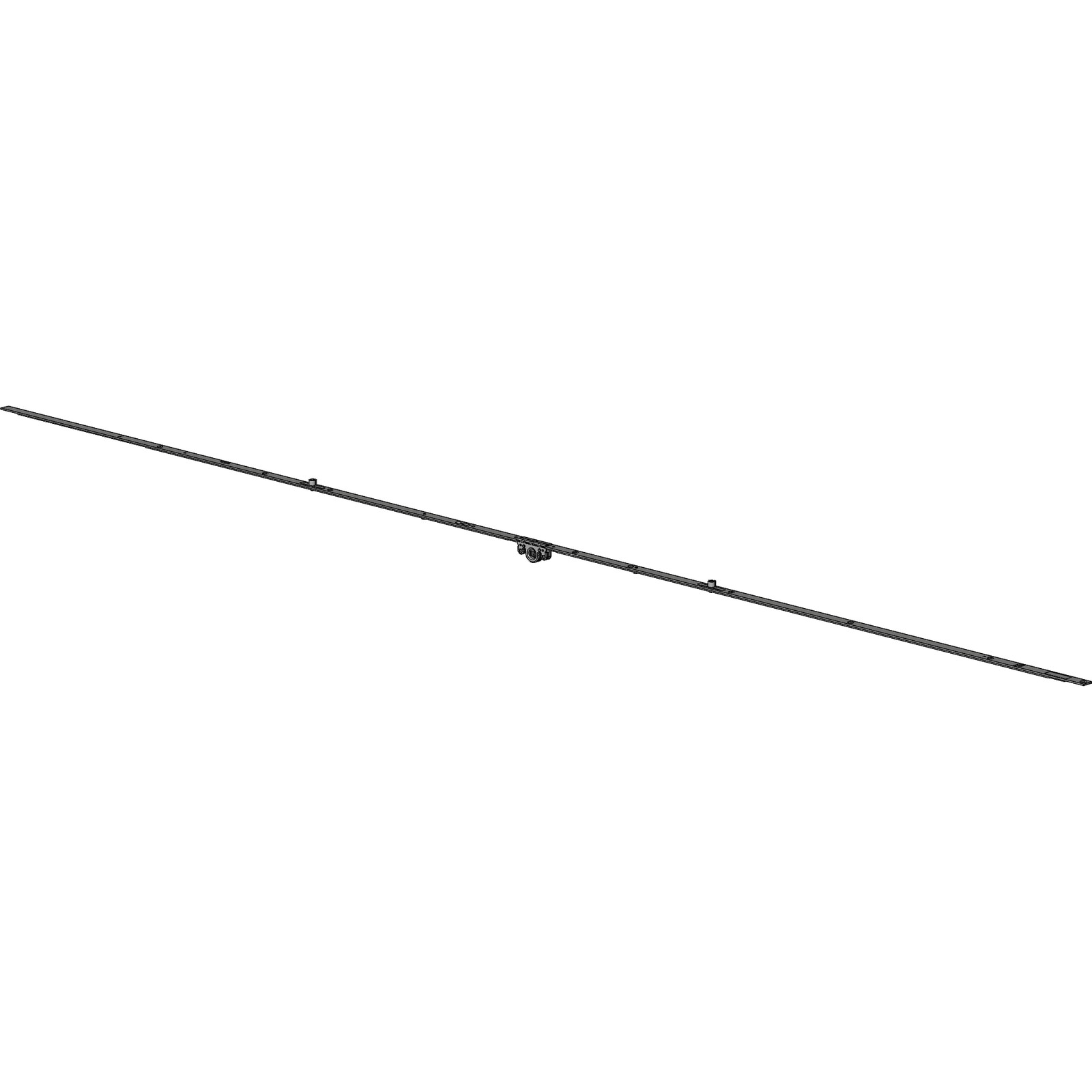

Winkhaus Getriebeschiene GRK 2225/2 G1050 SL
69,95 €
Ausverkauft
Produktinformationen "Winkhaus Getriebeschiene GRK 2225/2 G1050 SL"
Original WINKHAUS Getriebeschiene GRK 2225/2 G1050 in Silber
– konstanter Griffsitz
– rechts und links verwendbar
– Stulpbreite 16 mm
– Mittenfixierung serienmäßig
– Getriebeschlosskasten einbohrbar
– Getriebeschlosskasten vom Falz her einfräsbar
– Fenstergriffbefestigung mittels M5 x DIN 965, 43 mm Schraubenabstand
– Getriebehub ca. 37 mm bei Fenstergriffdrehung um 180°
– kraft- und formschlüssig überlappende Systemverkettungen ohne Stulpplatten
– Schließzapfen als von Hand verstellbarer Rastexzenter
– Fehlschaltsicherung FSS…, FSSW oder Auflaufstütze ALS-FSS ab GRK 895… SL nachrüstbar

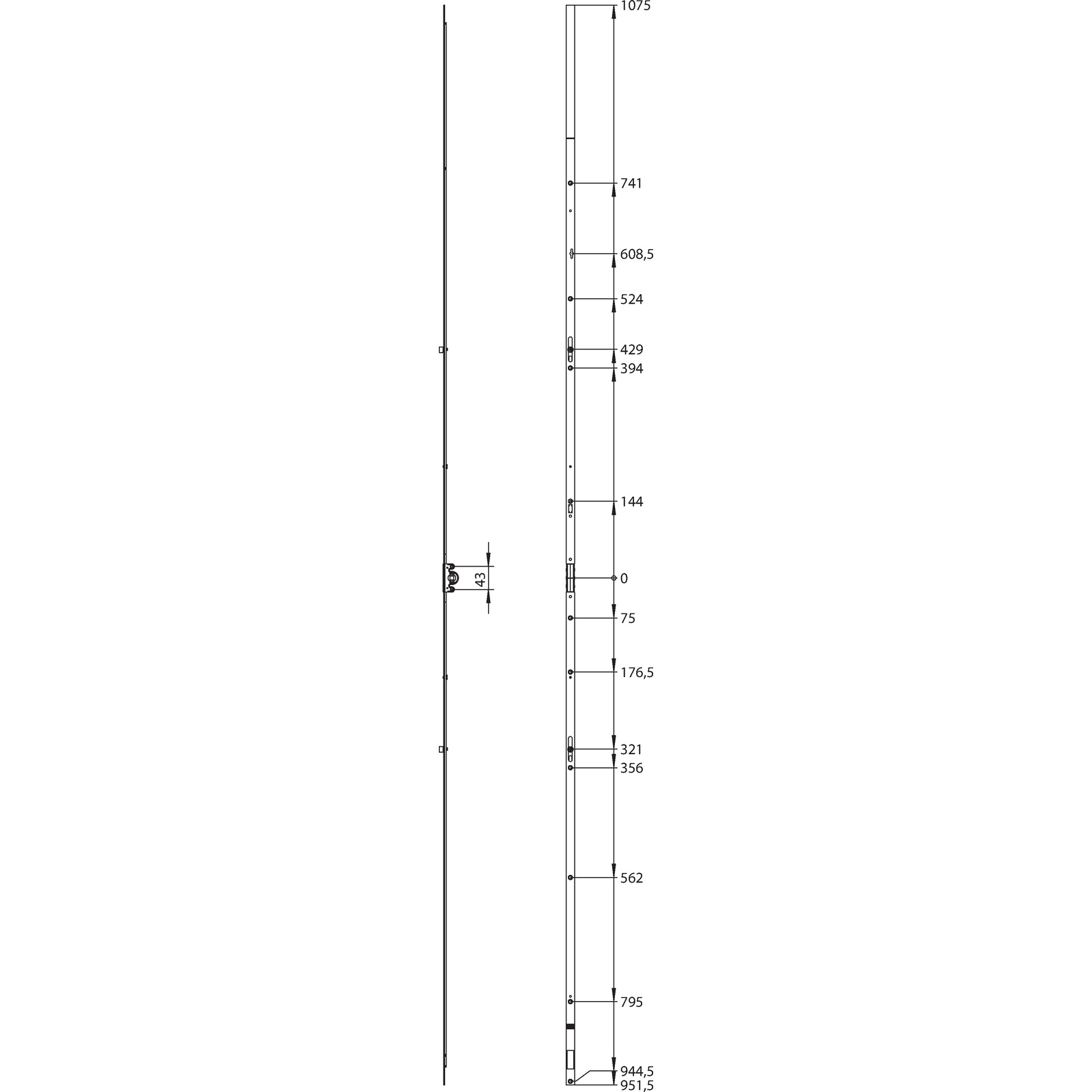

Technische Daten:
– Dornmaß: 15,5 mm
– Bohrung: 12-25-12
– alternative Bohrung: 12-12-12
– Einbautiefe: 28 mm
Anwendungsbereich:
GRK 2225/2 G1050 SL: 1975 – 2225 mm Flügelfalzhöhe (FFH)
Wichtig: Jede Getriebeschiene hat eine Einprägung. Bitte achten Sie vorm Kauf darauf, ob die ausgewählte Getriebeschiene mit Ihrer übereinstimmt, um spätere Probleme bei der Montage zu vermeiden.
NEU: Ab sofort ist eine Alternative für die Winkhaus Getriebeschiene GRK 2225/2 G1050 vorhanden. Die Alternative ist 1:1 baugleich wie die GRK 2225/2 G1050 und hat ebenfalls 2 Rastexzenterbolzen montiert. Lediglich das Lochbild beim Verschrauben weicht ab, was zu keinen Problemen bei der Montage führt.
| Anzahl Schließzapfen: | 2 Stück |
|---|---|
| Ausführung: | Standard |
| Bauteiltyp: | Einlassgetriebe |
| Befestigungsart: | zum Anschrauben |
| Beschlagnut: | 16 mm |
| DIN-Richtung: | DIN Links-Rechts |
| Dornmaß: | 15,5 mm, 15.5, 15.5 mm |
| Einbautiefe: | 28 mm |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Flügelteil |
| Farbe: | silber |
| Farbton: | silberfarbig |
| Fenstertyp: | Aluminium,Holz,Kunststoff,Stahl, Holz; Kunststoff |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff, Stahl |
| Finish: | galvanisch verzinkt |
| Flügelfalzhöhe, min./max.: | 1975/2225 mm |
| Flügelfalzhöhe max.: | 2.225 mm |
| Flügelfalzhöhe min.: | 1.975 mm |
| Griffsitz: | konstant |
| Griffsitzhöhe: | 1.050 mm |
| Material: | Stahl |
| Produktart: | Einlassgetriebe, Getriebe |
| Produktsegment: | autoPilot Comfort, autoPilot Concept, autoPilot Elegance, duoPort PAS, duoPort SK |
| Schließzapfen: | Rollzapfen |
| Stulpbreite: | 16 mm |
| Vierkantlochung: | 7 mm |
