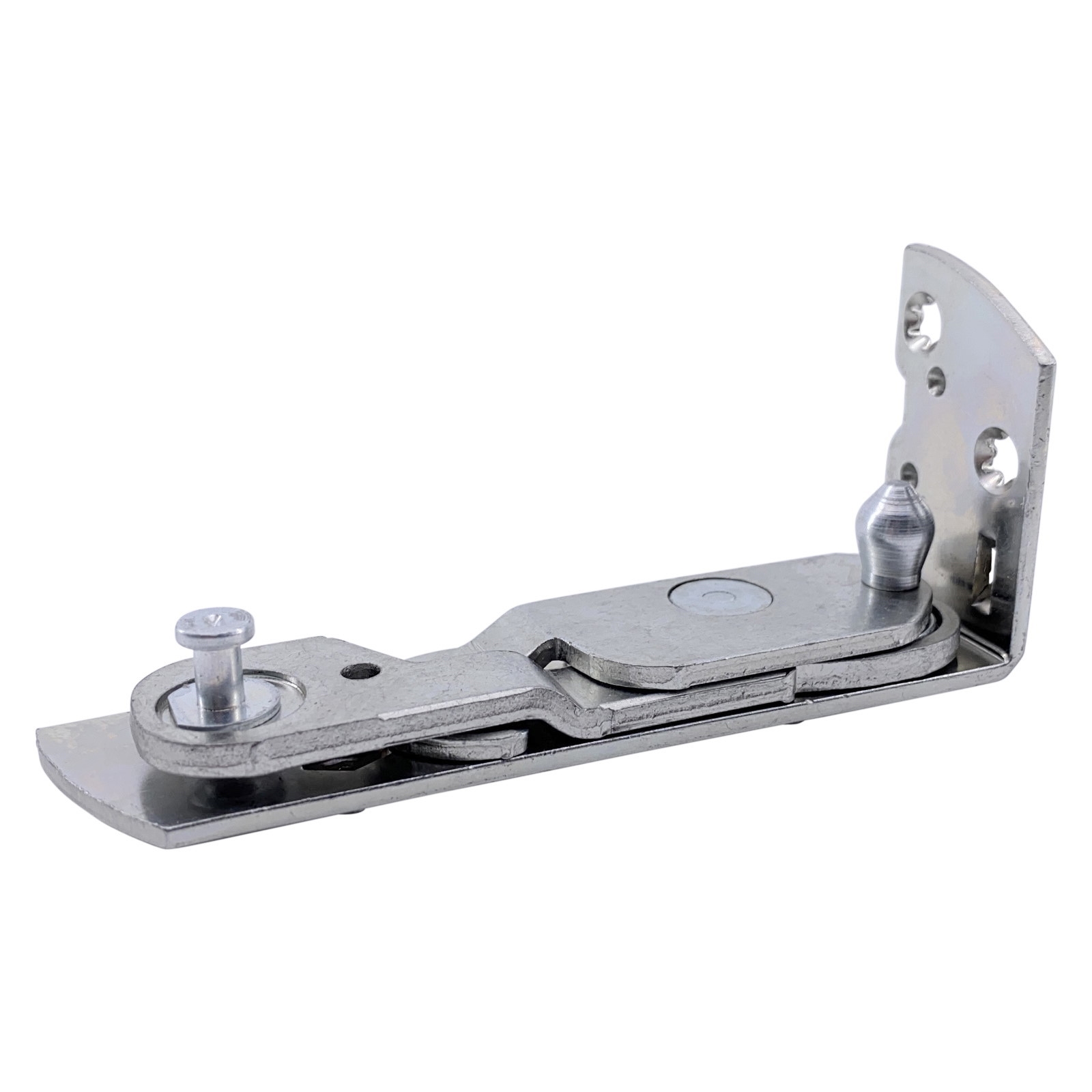

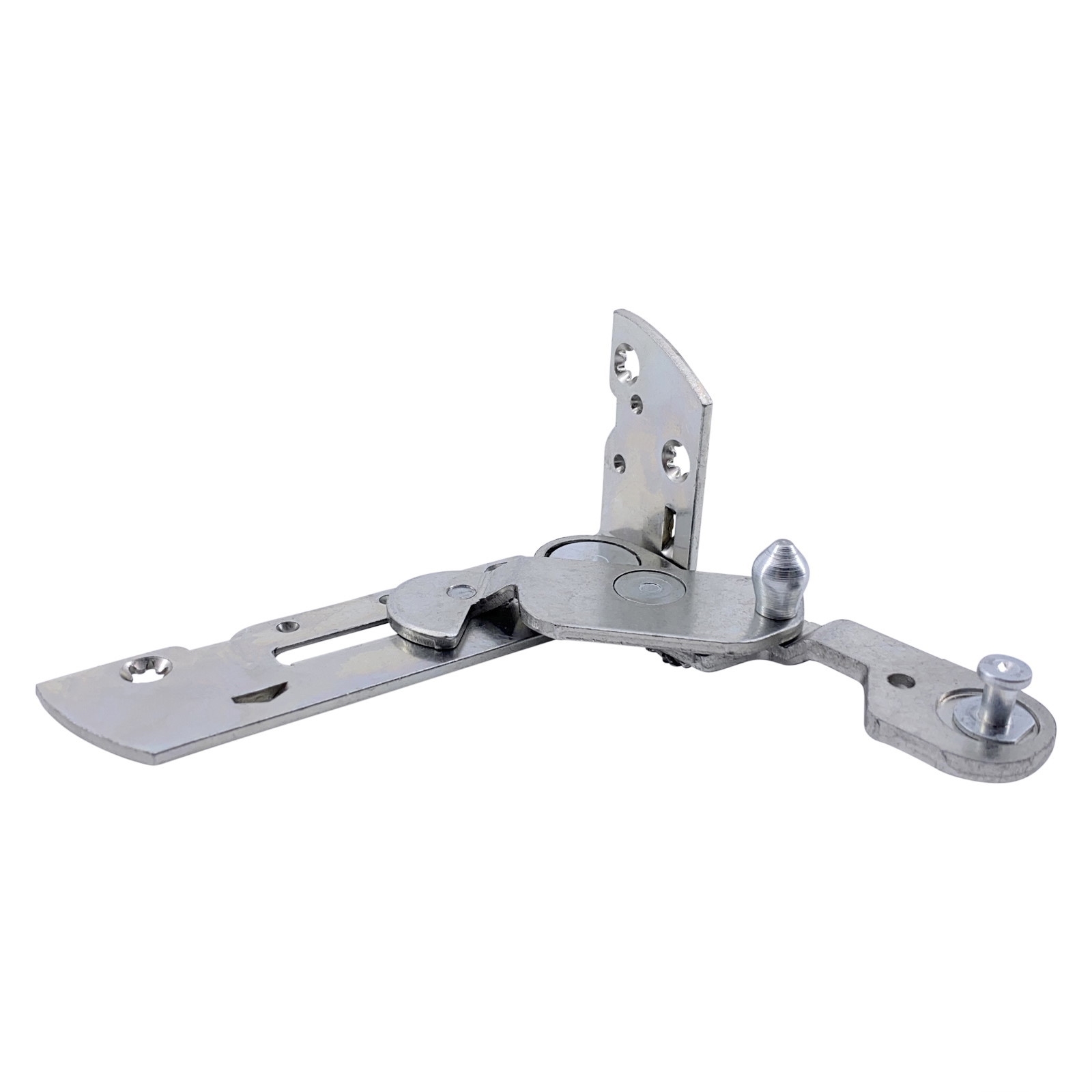

Winkhaus Ecklager EL.K.SE.152.RS
10,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage*
Produktinformationen "Winkhaus Ecklager EL.K.SE.152.RS"
Original Winkhaus Ecklager EL.K.SE.152.RS (DIN Rechts) aus der Beschlagserie activPilot Select.
Herstellernummer: 4938496 „ECKLAG.EL.K.SE.152.RS“
Produktbeschreibung:
– In Verbindung mit Flügellager FL.SE
– Profilbezogen, siehe Gruppe 1, Übersichtstabelle
– Nutmittenlage 13 mm
– Anpressdruckverstellung +/– 0,8 mm
– Flügelgewicht (ohne Flügellagerschiene FLS.SE) max: 100 kg
– Max. Öffnungswinkel 95°
– Alle Schrauben in der hinteren Ebene (Achse 23,5 mm von Blendrahmeninnenkante) müssen in die Stahlarmierung des Rahmens verschraubt werden.
– Erforderliche Falzluft unten waagerecht 12 + 1 mm
Verwendung für Profilhersteller..
Brügmann / Salamander:
– System AD, System MD
LB.Profile:
– PAD / PMD / PCD
Veka:
– Softline 70 AD/MD, Softline 82 AD/MD, Softline 76 AD/MD Artline
Lieferumfang:
– Winkhaus Ecklager EL.K.SE.152 Rechts

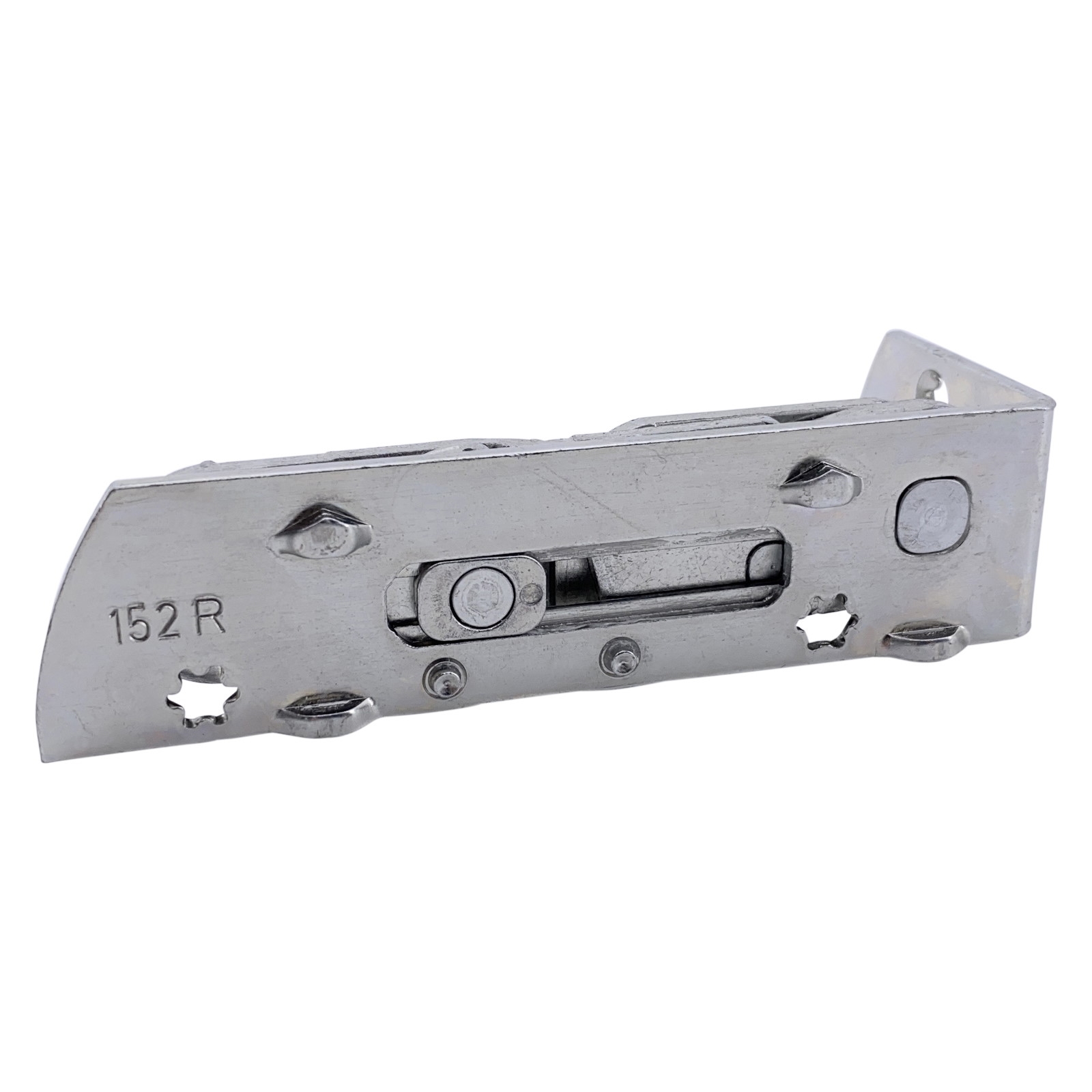

Die Bezeichnung “152R” ist auf dem Ecklager eingraviert.
Hinweis: Die Ecklager sind profilabhängig und können nur in das dafür vorgesehene Profil eingebaut werden. Den genauen Profilhersteller finden Sie am Fensterrahmen, optional können Sie eines der verbauten Schließbleche abschrauben und die Nummer hinten (z.B. K.152) passend ableiten (EL.K.SE.152).
| Ausführung: | verstellbar |
|---|---|
| Bauteiltyp: | Ecklager |
| DIN-Richtung: | DIN Rechts |
| Einsatzbereich: | Drehkipp |
| Ergänzung: | Rahmenteil |
| Falzluft: | 12, 12 mm, 12.00 mm |
| Falztiefe: | 29, 29 mm |
| Farbe: | silber |
| Farbton: | silber |
| Fenstertyp: | Kunststoff |
| Fensterwerkstoff: | Kunststoff |
| Flügelgewicht max.: | 100 kg |
| Material: | Stahl |
| Nutlage: | 13.00 mm |
| Nutmittenlage: | 13, 13 mm |
| Produktart: | Ecklager |
| Produktsegment: | activPilot Select |
| Profilsystem: | Brügmann AD/MD |
| Profilsysteme: | Brügmann / Salamander - System AD, Brügmann / Salamander - System MD, LB.Profile - PAD, LB.Profile - PMD, LB.Profile - PCD, Reynaers - MasterLine 8, Veka - Softline 70 AD, Veka - Softline 70 MD, Veka - Topline AD, Veka - Topline Plus, Veka - Softline 82 A |
| Serie: | activPilot Select |
| Verstellmöglichkeit: | anpressdruckverstellbar |
| max. Flügelgewicht: | 100 kg |
| Öffnungswinkel max.: | 95 Grad |
